申请日2016.12.15
公开(公告)日2017.05.10
IPC分类号B01D36/04; C02F9/02; C02F103/32; C02F101/34
摘要
本发明公开了一种淀粉生产污水处理系统，包括污水收集池、水泵组、过滤器、沉淀池、清水池组成;其中过滤器组由至少三个过滤器组成，其特征是：所述的过滤器与污水收集池之间设有分离装置;所述的分离装置包括固定外壳以及用筛网制成的分筛内层，所述的分筛内层倾斜的设在固定外壳活动安装，分筛内层较低端与固定外壳为轴连接，分筛内层较高端设有用于配合传动轮组的轨道。本发明的分离装置能够有效的分离固态或者污水中较大的颗粒，能够有效的增加过滤器组的寿命，本发明的分离装置结构设计合理，使用方便，分离效率的质量高，降低了使用成本，提高了加工效率。
权利要求书

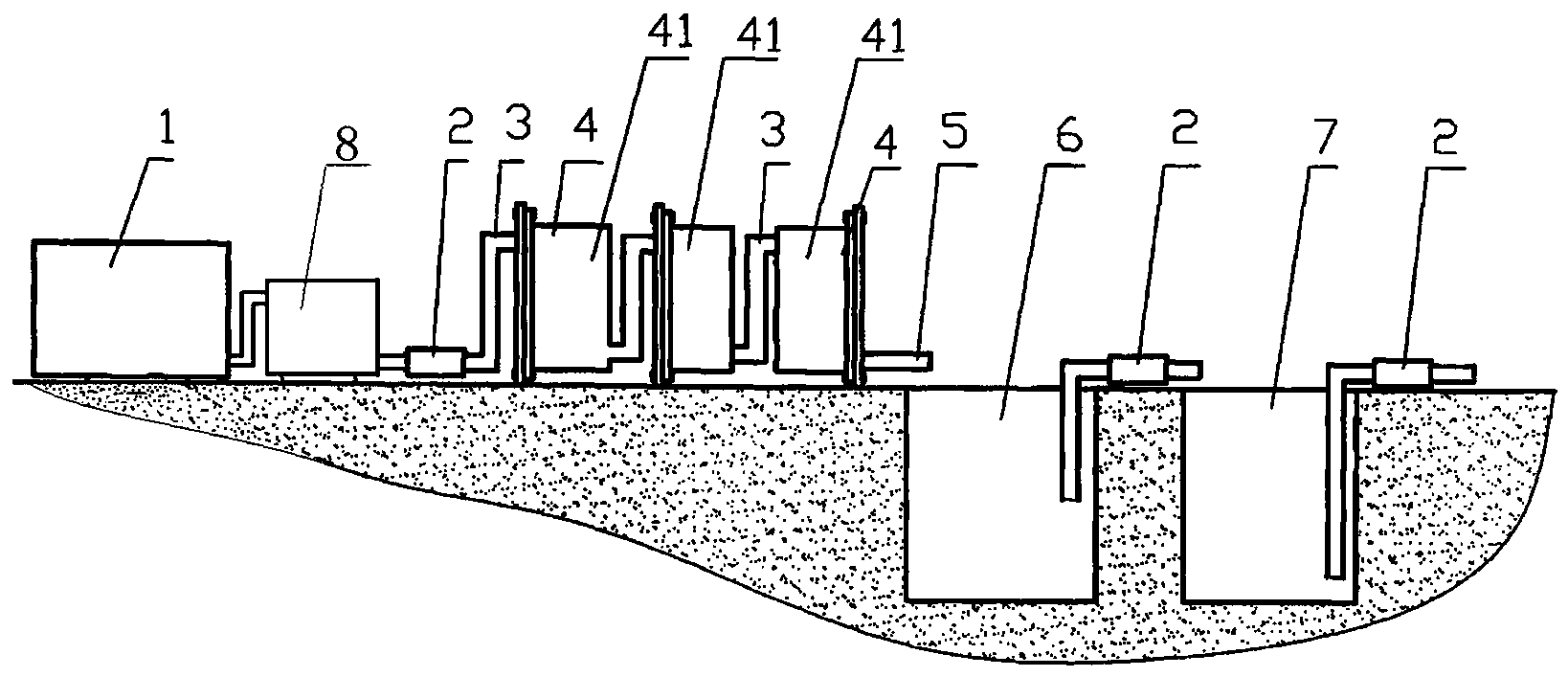

1.一种淀粉生产污水处理系统，包括污水收集池(1)、水泵组(2)、过滤器、沉淀池(6)、清水池(7)组成;其中过滤器组(4)由至少三个过滤器(41)组成，其特征是：所述的过滤器与污水收集池(1)之间设有分离装置(8);
所述的分离装置(8)包括固定外壳(81)以及用筛网制成的分筛内层(82)，所述的分筛内层(82)倾斜的设在固定外壳(81)活动安装，分筛内层(82)较低端与固定外壳(81)为轴连接，分筛内层(82)较高端设有用于配合传动轮组的轨道(821);
所述的污水收集池(1)的出水口(813)用水管(811)将污水从分筛内层(82)较高端输送到分离装置(8)中，固定外壳(81)靠近分筛内层(82)较低端设有连接过滤器的出水口(813)。
2.根据权利要求1所述的淀粉生产污水处理系统，其特征是：所述的分筛内层(82)内均匀设有向上凸起的凸棱(822)。
3.根据权利要求2所述的淀粉生产污水处理系统，其特征是：所述的凸棱(822)设为由较高端向较低端倾斜。
4.根据权利要求1所述的淀粉生产污水处理系统，其特征是：所述的传动轮组包括一个从动轮和一个连接电机(83)的主动轮(84)。
5.根据权利要求1所述的淀粉生产污水处理系统，其特征是：所述的固定外壳(81)内还设有配合分筛内层(82)的内壁使用的防堵刷(812)。
6.根据权利要求1所述的淀粉生产污水处理系统，其特征是：所述的分筛内层(82)较低端设有用于清理固态垃圾的清理口(823)。
说明书
一种淀粉生产污水处理系统
技术领域
本发明属于污水处理技术领域，涉及一种淀粉生产污水处理系统。
背景技术
红薯粉是一种广西，陕西，湖南，福建，四川，等地的汉族特色小吃。灰色细长条状，晶莹剔透，与粉丝相似。由红薯加工制成，是广西、陕西、湖南、四川的一种特色食物，以广西桂林灌阳县，陕西汉中洋县，湖南郴州，四川安岳、四川南充所产红薯粉为佳，陕西汉中洋县槐树关镇有机红薯种植基地所产最佳。红薯生食脆甜，可代替水果;熟食甘软，吃在嘴里，甜在心头。它既可作主食，又可当蔬菜。蒸、煮、煎、炸，炖( 安岳炖粉) 吃法众多，一经巧手烹饪，也能成为席上佳肴。
红薯淀粉中产生的污水较多，污水中含淀粉量也较大，造成污水浓度过大，沉淀处理周期过长。若使用土地消纳法进行处理的话，所需购置的化学原料价格较贵，并且不适合产量过大的企业使用，急需解决此类问题。
发明内容
本发明的目的在于针对现有的不足，提供一种成本较低、效率高和使用方便的淀粉生产污水处理系统。
为了实现上述目的，本发明采用了以下技术方案：
一种淀粉生产污水处理系统，包括污水收集池、水泵组、过滤器、沉淀池、清水池组成;其中过滤器组由至少三个过滤器组成，其特征是：所述的过滤器与污水收集池之间设有分离装置;
所述的分离装置包括固定外壳以及用筛网制成的分筛内层，所述的分筛内层倾斜的设在固定外壳活动安装，分筛内层较低端与固定外壳为轴连接，分筛内层较高端设有用于配合传动轮组的轨道。筛网可以更加污水的不同更换不同大小孔的网，从而保证适用的范围更加大。
进一步的，所述的污水收集池的出水口用水管将污水从分筛内层较高端输送到分离装置中，固定外壳靠近分筛内层较低端设有连接过滤器的出水口。
更进一步的，所述的分筛内层内均匀设有向上凸起的凸棱。
更进一步的，所述的凸棱设为由较高端向较低端倾斜。
更进一步的，所述的传动轮组包括一个从动轮和一个连接电机的主动轮。
更进一步的，所述的固定外壳内还设有配合分筛内层的内壁使用的防堵刷。
更进一步的，所述的分筛内层较低端设有用于清理固态垃圾的清理口。
本发明采用这样的结构后，污水收集池中收集的含淀粉的污水经过水泵组高压喷出，到达分离装置，分离装置将固态杂质分离出来，通过分离装置的水射向过滤器组腔体，过滤器组腔体内所填充的丝棉类滤芯能够多次将淀粉附着、拦截。经过过滤器组过滤过的淀粉的污水淀粉量能够很大程度的减少。在经过过滤处理后的污水排入沉淀池后，经过沉淀池的沉淀，这个时候污水基本已经不含淀粉，几乎达到排放标准。再经过水泵组的抽出，清水池的三次沉淀等工序，最终形成达标排放污水的标准后，经水泵组将清水池中的污水排放。丝棉类滤芯价格便宜，便于购买，并且能够很大程度的缩短了淀粉沉淀周期，节省了构筑多处沉淀池的费用。
本发明的有益效果：
本发明的分离装置能够有效的分离固态或者污水中较大的颗粒，能够有效的增加过滤器组的寿命，本发明的分离装置结构设计合理，使用方便，分离效率的质量高，降低了使用成本，提高了加工效率。
