申请日2017.02.24
公开(公告)日2017.09.12
IPC分类号C02F9/14; C02F3/30; C02F1/52; C02F101/16
摘要
本实用新型公开了一种高含氮市政污水的三段AO处理系统，包括厌氧池和二沉池，所述厌氧池设置有第一进水口，所述二沉池设置有出水口和污泥外回流管，所述污泥外回流管与所述厌氧池相连通;所述厌氧池和所述二沉池之间依次连接有一级缺氧池、一级好氧池、二级缺氧池、二级好氧池、三级缺氧池和三级好氧池;所述二级缺氧池设置有第二进水口;所述二级好氧池设置有内回流口，所述内回流口与所述一级缺氧池相连通;所述三级缺氧池设置有碳源入口。本实用新型利用顺流反硝化的特点，减少内回流比例，提高了构筑物容积利用率，节省电耗和碳源的浪费;并且，本实用新型优先利用碳源进行脱氮，强化系统脱氮效果，反硝化速率高，节省池容。
权利要求书

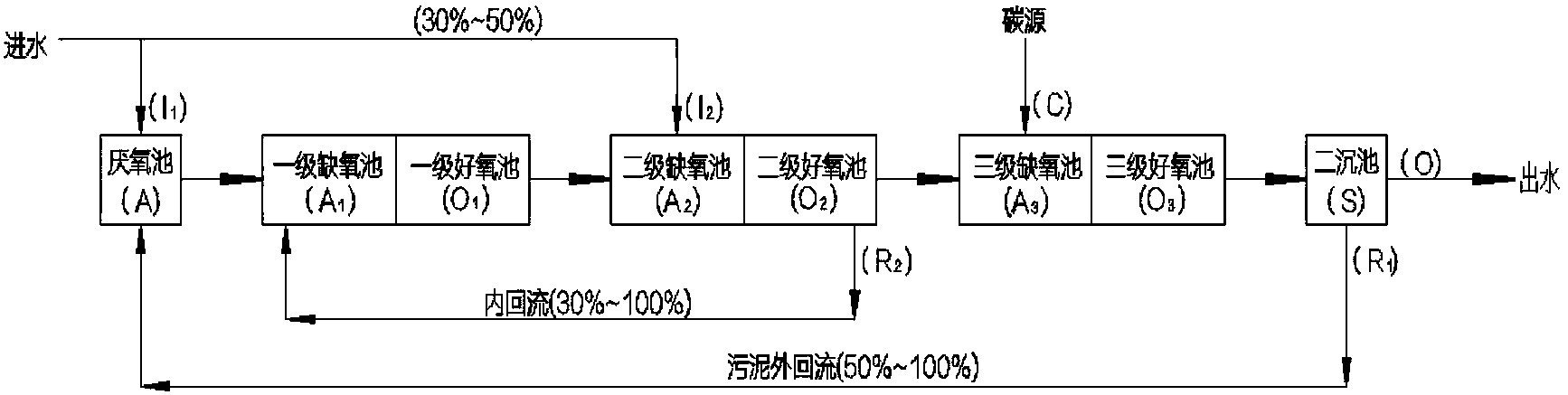

1.一种高含氮市政污水的三段AO处理系统，包括厌氧池和二沉池，所述厌氧池设置有第一进水口，所述二沉池设置有出水口和污泥外回流管，所述污泥外回流管与所述厌氧池相连通;其特征在于，所述厌氧池和所述二沉池之间依次连接有一级缺氧池、一级好氧池、二级缺氧池、二级好氧池、三级缺氧池和三级好氧池;所述二级缺氧池设置有第二进水口;所述二级好氧池设置有用于内回流的内回流口，所述内回流口与所述一级缺氧池相连通;所述三级缺氧池设置有碳源入口。
2.根据权利要求1所述的高含氮市政污水的三段AO处理系统，其特征在于，通过所述第二进水口进入所述二级缺氧池的污水为原水流量的30%～50%。
3.根据权利要求1所述的高含氮市政污水的三段AO处理系统，其特征在于，通过所述内回流口回流至所述一级缺氧池的污水为所述二级好氧池出水的30%～100%。
说明书
一种高含氮市政污水的三段AO处理系统
技术领域
本实用新型涉及污水处理，特别涉及一种高含氮市政污水的改良式三段AO处理系统。
背景技术
A2O(厌氧-缺氧-好氧)工艺是目前污水处理中广泛采用的脱氮除磷工艺，即通过厌氧和好氧、缺氧和好氧交替变化的环境完成除磷脱氮反应。近年来，国家标准和地方标准对出水中氮含量要求愈加严格，氮素的去除一直是污水处理厂关注的重点和难点。针对高含氮市政污水，传统A2O在实际应用中，存在如下问题：
(1)内回流比率高，浪费能源，且无法保证缺氧段的缺氧环境。
(2)污水中的碳源和外加碳源无法充分利用。
(3)难以实现TN出水达标率，特别是要求出水中氮含量低于10mg/L时。
针对此种情况，形成了多种A2O工艺的变种，应用较为广泛的是多级AO(缺氧-好氧)工艺。多级A/O工艺通常由2-5段缺氧/好氧顺序排列组成，从运行模式上看属于几个AO的串联，采用这种方法可较大的提高TN出水达标率，但是仍存在如下问题：
(1)操作复杂。由于分段进水，进水点较多，因而控制点较多，增加了操作系统的复杂性和调控的难度。
(2)缺氧、好氧阶段交替存在，缺氧区的控制较为重要，如不能形成缺氧区，则不能实现预设的脱氮功能;
(3)池型复杂。在多级AO工艺中较为常用的是四段AO工艺，池型设置非常复杂繁琐。
实用新型内容
为了克服上述现有技术的不足，本实用新型结合了A/A/O和多级A/O工艺的优点，并吸收了改良Bardenpho工艺外加碳源利用率高的特点，提供一种高含氮市政污水的三段AO处理系统。
本实用新型所采用的技术方案是：一种高含氮市政污水的三段AO处理系统，包括厌氧池和二沉池，所述厌氧池设置有第一进水口，所述二沉池设置有出水口和污泥外回流管，所述污泥外回流管与所述厌氧池相连通;所述厌氧池和所述二沉池之间依次连接有一级缺氧池、一级好氧池、二级缺氧池、二级好氧池、三级缺氧池和三级好氧池;所述二级缺氧池设置有第二进水口;所述二级好氧池设置有用于内回流的内回流口，所述内回流口与所述一级缺氧池相连通;所述三级缺氧池设置有碳源入口。
通过所述第二进水口进入所述二级缺氧池的污水为原水流量的30%～50%。
通过所述内回流口回流至所述一级缺氧池的污水为所述二级好氧池出水的30%～100%。
本实用新型的有益效果是：
(1)充分利用顺流反硝化的特点，大大减少内回流比例，提高了构筑物容积利用率，节省电耗和碳源的浪费。
(2)避免了多级AO工艺操作复杂，仪表设置繁多的缺陷。
(3)优先利用碳源进行脱氮，强化系统脱氮效果，反硝化速率高，大大节省池容。
