申请日2016.12.30
公开(公告)日2017.03.08
IPC分类号C02F9/02
摘要
本发明创造提供了一种高效水处理装置，包括机壳，所述的机壳的上部设有进水口，所述的机壳的下部设置有出水口，所述的机壳的内部设置有初滤区、曝气区、沉降区，所述的初滤区位于所述的曝气区的上方，所述的曝气区位于所述的沉降区的上方，所述的进水口通过管路与所述的初滤区相连，所述的初滤区通过管路与所述的曝气区相连，所述的曝气区通过管路与所述的沉降区相连，所述的沉降区通过管路与所述的出水口相连。本发明创造所述的高效水处理装置设置有初滤区、曝气区、沉降区，通过三个区的共同作用，对水进行净化处理，提高了净化效率;多个滤芯的设置提高了初滤过程的过滤效率，为下一步骤进行准备。

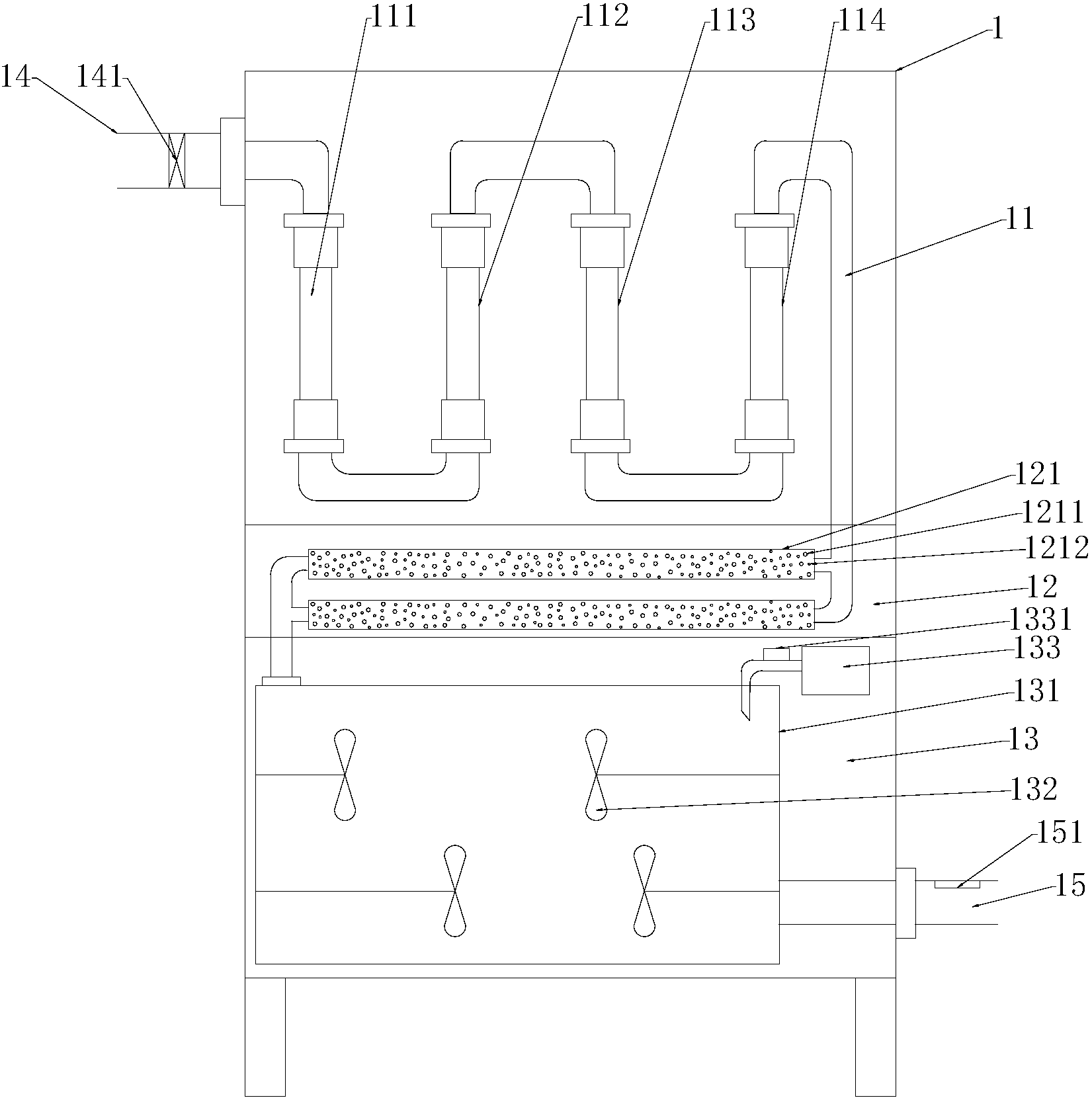

摘要附图
权利要求书
1.一种高效水处理装置，其特征在于：包括机壳，所述的机壳的上部设有进水口，所述的机壳的下部设置有出水口，所述的机壳的内部设置有初滤区、曝气区、沉降区，所述的初滤区位于所述的曝气区的上方，所述的曝气区位于所述的沉降区的上方，所述的进水口通过管路与所述的初滤区相连，所述的初滤区通过管路与所述的曝气区相连，所述的曝气区通过管路与所述的沉降区相连，所述的沉降区通过管路与所述的出水口相连;
所述的初滤区的内部设置有第一滤芯、第二滤芯、第三滤芯、第四滤芯，所述的进水口通过管路分别与所述的第一滤芯相连，所述的第一滤芯、第二滤芯、第三滤芯与第四滤芯依次通过管路串联连接;
所述的曝气区的内部设置有若干的曝气管，所述的第四滤芯通过管路与所述的曝气管相连，所述的曝气管之间通过管路并联连接;
所述的沉降区的内部设置有沉降箱，所述的曝气管通过管路与所述的沉降箱相连，所述的沉降箱通过管路与所述的出水口相连，所述的沉降箱的侧壁上设置有若干的搅拌器，所述的沉降箱上设置有给药装置。
2.根据权利要求1所述的高效水处理装置，其特征在于：所述的第一滤芯、第二滤芯、第三滤芯、第四滤芯的材质相同或不同。
3.根据权利要求2所述的高效水处理装置，其特征在于：所述的第一滤芯的材质为丙纶纤维、晴纶纤维或脱脂棉纤维中的一种;所述的第二滤芯的材质为丙纶纤维或晴纶纤维;所述的第三滤芯的材质为活性炭或陶瓷;所述的第四滤芯的材质为树脂材料。
4.根据权利要求1或2所述的高效水处理装置，其特征在于：第一滤芯、第二滤芯、第三滤芯、第四滤芯的内部均设置有疏导管。
5.根据权利要求1所述的高效水处理装置，其特征在于：所述的曝气管上设置有若干的曝气大孔与若干的曝气小孔，所述的曝气大孔与所述的曝气小孔交错设置。
6.根据权利要求5所述的高效水处理装置，其特征在于：所述的曝气大孔的直径为所述的曝气小孔的直径的2-5倍。
7.根据权利要求1所述的高效水处理装置，其特征在于：所述的进水口处设置有电磁阀。
8.根据权利要求7所述的高效水处理装置，其特征在于：所述的出水口处设置有水流传感器，所述的水流传感器通过线路与所述的电磁阀相连。
说明书
一种高效水处理装置
技术领域
本发明创造属于水处理领域，尤其是涉及一种高效水处理装置。
背景技术
当今社会，经济高速发展的同时，水源污染日趋严重，水质日趋恶化;另一方面，人们对水质要求越来越高，伴随着检测技术的发展，饮用水水质标准也日趋严格。因此，水处理领域为了保证出水水质与处理工艺运行的高效性，通常对原水采用多种不同的高效水处理装置进行处理。现有高效水处理装置功能单一，无疑增长了处理流程，提高了基建费用和运行成本，同时显著增大了水厂的占地面积。
发明内容
有鉴于此，本发明创造旨在提出一种高效水处理装置，结构紧凑、占地面积小，净化效率高。
为达到上述目的，本发明创造的技术方案是这样实现的：
一种高效水处理装置，包括机壳，所述的机壳的上部设有进水口，所述的机壳的下部设置有出水口，所述的机壳的内部设置有初滤区、曝气区、沉降区，所述的初滤区位于所述的曝气区的上方，所述的曝气区位于所述的沉降区的上方，所述的进水口通过管路与所述的初滤区相连，所述的初滤区通过管路与所述的曝气区相连，所述的曝气区通过管路与所述的沉降区相连，所述的沉降区通过管路与所述的出水口相连;
所述的初滤区的内部设置有第一滤芯、第二滤芯、第三滤芯、第四滤芯，所述的进水口通过管路分别与所述的第一滤芯相连，所述的第一滤芯、第二滤芯、第三滤芯与第四滤芯依次通过管路串联连接;
所述的曝气区的内部设置有若干的曝气管，所述的第四滤芯通过管路与所述的曝气管相连，所述的曝气管之间通过管路并联连接;
所述的沉降区的内部设置有沉降箱，所述的曝气管通过管路与所述的沉降箱相连，所述的沉降箱通过管路与所述的出水口相连，所述的沉降箱的侧壁上设置有若干的搅拌器，所述的沉降箱上设置有给药装置。
进一步，所述的第一滤芯、第二滤芯、第三滤芯、第四滤芯的材质相同或不同。
进一步，所述的第一滤芯的材质为丙纶纤维、晴纶纤维或脱脂棉纤维中的一种;所述的第二滤芯的材质为丙纶纤维或晴纶纤维;所述的第三滤芯的材质为活性炭或陶瓷;所述的第四滤芯的材质为树脂材料。
进一步，第一滤芯、第二滤芯、第三滤芯、第四滤芯的内部均设置有疏导管。
进一步，所述的曝气管上设置有若干的曝气大孔与若干的曝气小孔，所述的曝气大孔与所述的曝气小孔交错设置。
进一步，所述的曝气大孔的直径为所述的曝气小孔的直径的2-5倍。
进一步，所述的进水口处设置有电磁阀。
进一步，所述的出水口处设置有水流传感器，所述的水流传感器通过线路与所述的电磁阀相连。
所述的曝气区的侧壁上设置有若干的百叶窗式隔板。所述的隔板之间设有空隙。便于曝气管中的气体的排出。
相对于现有技术，本发明创造所述的高效水处理装置具有以下优势：
(1)本发明创造所述的高效水处理装置设置有初滤区、曝气区、沉降区，通过三个区的共同作用，对水进行净化处理，提高了净化效率;多个滤芯的设置提高了初滤过程的过滤效率，为下一步骤进行准备。
(2)本发明创造所述的高效水处理装置结构紧凑，占地面积小，提高了经济效益。
