申请日2016.12.31
公开(公告)日2017.07.18
IPC分类号C02F9/04
摘要
本实用新型公开了一种用于工业锅炉的废水处理装置，包括锅炉、过滤箱、旋流除沙器、PH值测试池和分级中和塔，锅炉的底部通过管道与过滤箱的顶部相连通，过滤箱的底部通过管道与旋流除沙器的一端连通，旋流除沙器的另一端通过管道与PH值测试池的底部连通，PH值测试池的顶端通过管道与分级中和塔的顶端相连通。本实用新型结构简单合理，不仅能够对废水进行充分的除杂，同时能够对废水的PH值进行中和，保证了废水的无污染排放，具有很高的实用价值。

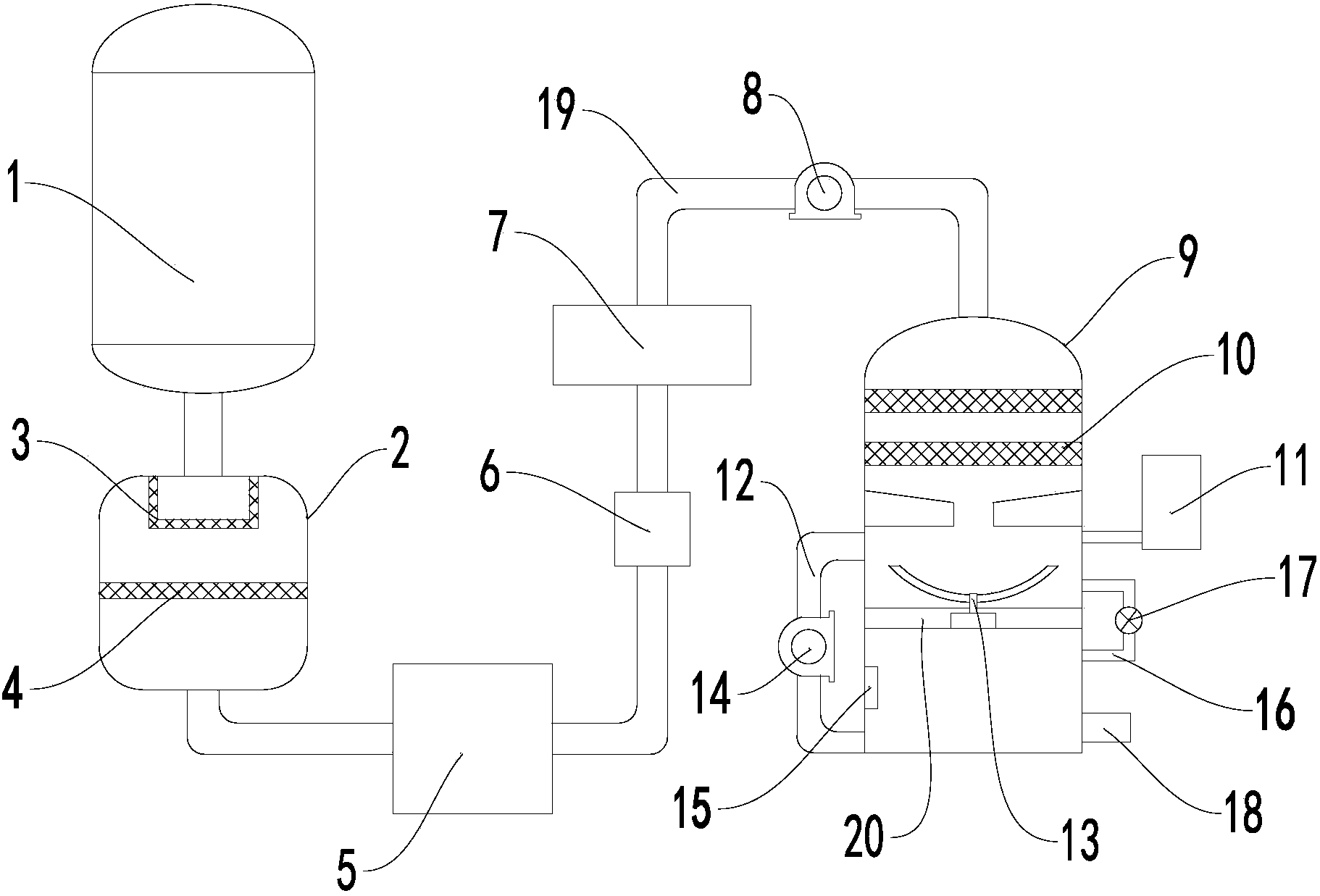

摘要附图
权利要求书
1.一种用于工业锅炉的废水处理装置，包括锅炉、过滤箱、旋流除沙器、PH值测试池、分级中和塔和中和溶剂储存箱，其特征在于，所述锅炉的底部通过管道与过滤箱的顶部相连通;所述过滤箱的内部设有过滤筐，过滤筐的下方设有过滤板;所述过滤箱的底部通过管道与旋流除沙器的一端连通，旋流除沙器的另一端通过管道与PH值测试池的底部连通;所述旋流除沙器和PH值测试池之间的管道上安装有微型水泵;所述PH值测试池的顶端通过管道与分级中和塔的顶端相连通;所述PH值测试池和分级中和塔之间的管道上设有一号水泵;所述分级中和塔的内部设有隔板，隔板将分级中和塔的内部分为上下两个腔室;所述上腔室右侧设有与上腔室内部连通的中和溶剂储存箱;所述上腔室的上部设有两层的活性炭过滤层，上腔室的底部设有搅拌装置;所述下腔室的内部设有PH测试仪，下腔室的右下角还设有排水口。
2.根据权利要求1所述的一种用于工业锅炉的废水处理装置，其特征在于，所述过滤板为可拆卸式不锈钢滤网。
3.根据权利要求1所述的一种用于工业锅炉的废水处理装置，其特征在于，所述搅拌装置包括驱动电机和桨叶。
4.根据权利要求1所述的一种用于工业锅炉的废水处理装置，其特征在于，所述上腔室和下腔室的之间通过回流管连通，回流管上设有二号水泵。
5.根据权利要求1所述的一种用于工业锅炉的废水处理装置，其特征在于，所述上腔室和下腔室之间还通过连通管连通，连通管上设有阀门。
说明书
一种用于工业锅炉的废水处理装置
技术领域
本实用新型涉及锅炉水处理领域，具体是一种用于工业锅炉的废水处理装置。
背景技术
锅炉在长期运行中，水处理设备难免会老化，当设备在运作不正常时，给水的污浊密度较大，给水过程中含有一定的泥沙。然而，含有带泥沙成分的水在锅炉中蒸发，所沉淀出来的泥沙物质愈来愈多的情况下，导致锅炉管道堵塞，散热效果差，会出现锅炉爆管的概率。锅炉水渣的形成如果不定期排出炉外，也会堵塞炉管造成爆管事故。目前工业锅炉采用的水处理模式大多数为软化-除氧-排污技术。工业锅炉排出的废水中，含有较多的酸性或碱性物质，不经中和的锅炉废水直接排放势必会污染周围的环境，对大自然造成破坏。
实用新型内容
本实用新型的目的在于提供一种用于工业锅炉的废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于工业锅炉的废水处理装置，包括锅炉、过滤箱、旋流除沙器、PH值测试池、分级中和塔和中和溶剂储存箱，所述锅炉的底部通过管道与过滤箱的顶部相连通;所述过滤箱的内部设有过滤筐，过滤筐的下方设有过滤板;所述过滤箱的底部通过管道与旋流除沙器的一端连通，旋流除沙器的另一端通过管道与PH值测试池的底部连通;所述旋流除沙器和PH值测试池之间的管道上安装有微型水泵;所述PH值测试池的顶端通过管道与分级中和塔的顶端相连通;所述PH值测试池和分级中和塔之间的管道上设有一号水泵;所述分级中和塔的内部设有隔板，隔板将分级中和塔的内部分为上下两个腔室;所述上腔室右侧设有与上腔室内部连通的中和溶剂储存箱;所述上腔室的上部设有两层的活性炭过滤层，上腔室的底部设有搅拌装置;所述下腔室的内部设有PH测试仪，下腔室的右下角还设有排水口。
作为本实用新型进一步的方案：所述过滤板为可拆卸式不锈钢滤网。
作为本实用新型进一步的方案：所述搅拌装置包括驱动电机和桨叶。
作为本实用新型进一步的方案：所述上腔室和下腔室的之间通过回流管连通，回流管上设有二号水泵。
作为本实用新型进一步的方案：所述上腔室和下腔室之间还通过连通管连通，连通管上设有阀门。
与现有技术相比，本实用新型的有益效果是：装置在使用时，锅炉内待处理的废水经管道流入到过滤箱内，过滤箱内设有的过滤筐和过滤板对废水内较大颗粒杂质进行初步的过滤，经初步过滤后的废水经管道进入旋流除沙器内进行除沙处理;经除沙处理后的废水在微型水泵的作用下进入PH值测试池内，PH值测试池对废水的PH值进行测定;一号水泵将PH值测试池内的废水泵入到分级中和塔内，废水经分级中和塔内的活性炭过滤层进行过滤，双层的活性炭过滤层使得过滤效果更好;废水经搅拌装置的搅拌后中和的更加充分;下腔室内部设有的PH测试仪对中和后的废水进行PH值的重新测定，PH值达标的废水经排水口排出，PH不达标的废水在二号水泵的作用下从下腔室泵入到上腔室进行进一步的中和，直至废水的PH值达标，完成废水的处理和排放。综上，整个装置简单合理，不仅能够对废水进行充分的除杂，同时能够对废水的PH值进行中和，保证了废水的无污染排放，具有很高的实用价值。
