申请日2017.03.22
公开(公告)日2017.05.24
IPC分类号C02F9/14; B01D53/78; B01D53/58
本发明公开了一种工业用污水净化器，包括沉淀罐体、电解罐体、加热装置、膜生物反应罐体、储水罐体，所述储水罐体内安装消毒装置，所述膜生物反应罐体与储水罐体通过通水管道相连接，通水管道上安装有抽水水泵与通水管阀门，所述出水口管道与储水罐体的底部相连接，所述出水口管道上安装有抽水水泵、流量表和通水管阀门，该工业用污水净化器设沉积罐体，电解罐体，膜生物罐体和消毒装置，严格把手净化过程，且通过离心机、助凝剂，加热装置催化净化的过程，大大缩减净化的时间，提高净化的效率，缩减企业的生产升本，并且能对净化过程中产生的沉积物和有害气体，进行合理的处理，防止二次污染，使用方便。
权利要求书

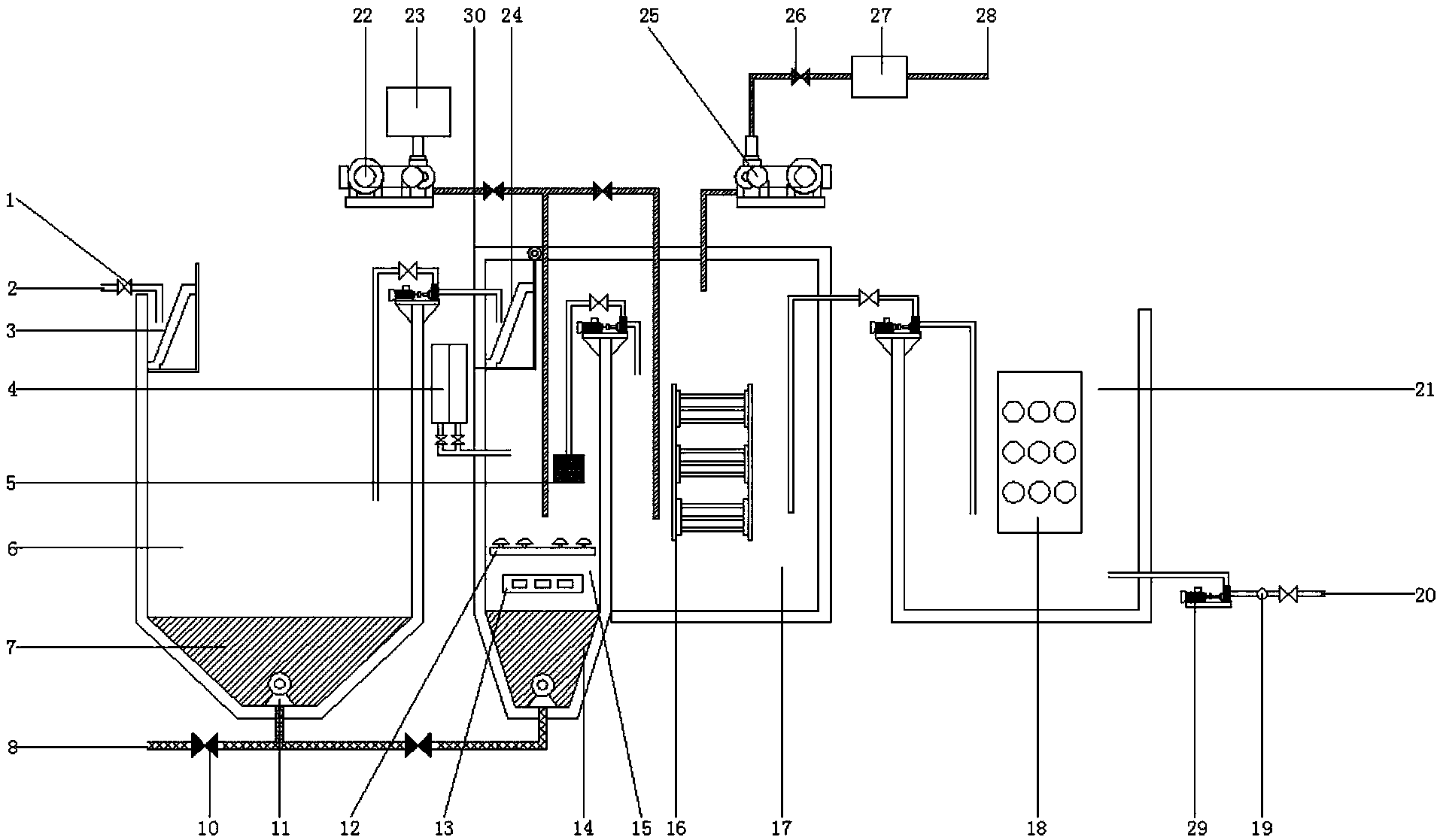

1.一种工业用污水净化装置，包括通水管阀门(1)、进水口管道(2)、第一栅格网(3)、助凝剂储存罐(4)、过滤装置(5)、沉淀罐体(6)、沉淀物堆积处(7)、污泥出口管道(8)、废物收集箱(9)、污泥管阀门(10)、污泥泵(11)、电解装置(12)、离心搅拌装置(13)、电解沉积物堆积处(14)、电解罐体(15)、加热装置(16)、膜生物反应罐体(17)、消毒装置(18)、流量表(19)、出水口管道(20)、储水罐体(21)、鼓风机(22)、进气口管道(23)、第二栅格网(24)、抽气机(25)、通气阀门(26)、废气净化装置(27)、出气口管道(28)、抽水水泵(29)和维修门(30)，其特征在于：所述进水口管道(2)上安装有通水管阀门(1)，所述沉淀罐体(6)上端安装有进水口管道(2)，沉淀罐体(6)内壁一侧安装有废物收集箱(9)，所述第一栅格网(3)抽插安装在废物收集箱(9)内，所述沉积物堆积处(7)安装在沉淀罐体(6)下端，且沉积物堆积处(7)底部安装有污泥泵(11)，所述污泥泵(11)通过排污泥管道与外部相连接，所述污泥管阀门(10)安装在污泥管道上，所述电解罐体(15)与沉淀罐体(6)之间通过通水管道相连接，通水管道上安装有抽水水泵(29)与通水管阀门(1)，所述电解罐体(15)内壁一侧安装有废物收集箱(9)，所述第二栅格网(24)抽插安装在废物收集箱(9)内，所述助凝剂储存罐(4)固定安装在电解罐体(15)的外壁一侧，所述电解罐体(15)内安装有电解装置(12)和离心搅拌装置(13)，所述电解沉积物堆积处(14)安装在电解罐体(15)底部，所述电解沉积物堆积处(14)的底部安装有污泥泵(11)，所述污泥泵(11)通过排 污泥管道与外部管道相连接，所述电解罐体(15)与膜生物反应罐体(17)之间通过通水管道相连接，通水管道上安装有抽水水泵(29)与通水管阀门(1)，所述消毒装置(18)安装在膜生物反应罐体(17)内，所述电解罐体(15)与膜生物反应罐体(17)组合安装行成一个密闭容器，所述鼓风机(22)通过通气管道与电解罐体(15)与膜生物反应罐体(17)内部相连接，所述通气阀门(26)安装在通气管道上，所述抽气机(25)通过抽气管道与电解罐体(15)与膜生物反应罐体(17)组装安装成的密闭容器上端相连接，所述储水罐体(21)内安装消毒装置(18)，所述膜生物反应罐体(17)与储水罐体(21)通过通水管道相连接，通水管道上安装有抽水水泵(29)与通水管阀门(1)，所述出水口管道(20)与储水罐体(21)的底部相连接，所述出水口管道(20)上安装有抽水水泵(29)、流量表(19)和通水管阀门(1)。
2.根据权利要求1所述的一种工业用污水净化装置，其特征在于：所述沉淀罐体(6)、电解罐体(15)、膜生物反应罐体(17)和储水罐体(21)罐体材料均为PTFE塑料。
3.根据权利要求1所述的一种工业用污水净化装置，其特征在于：所述维修门(30)外边缘设置有密封圈，旋转安装在电解罐体(15)与膜生物反应罐体(17)组装安装成的密闭容器的上端一角位置。
4.根据权利要求1所述的一种工业用污水净化装置，其特征在于：所述废气净化装置(27)内设有盛放弱碱液的碱液槽。
5.根据权利要求1所述的一种工业用污水净化装置，其特征在于：所述第一栅格网(3)与第二栅格网(24)均为可拆卸更换装置。
说明书
一种工业用污水净化装置
技术领域
本发明涉及污水净化技术领域，具体为一种工业用污水净化器。
背景技术
随着社会的不断发展，污染问题越来越严重，随着人口的增长与全球变暖，水资源的问题日益严重，所以我们要杜绝水资源的浪费，还要合理利用水资源，循环利用水资源。
现有的污水净化装置在使用时其净化不彻底，使用不方便，工作效率低，而且浪费时间，功能较为单一，容量较小，适用范围非常小，回收利用效益低，且一般的净化设备，不仅净化时间长，而且非常消耗资源，耽误企业的生产效率，也大大增加了企业的生产成本，更重要的是，在净化过程中，会产生大量的沉积物和有害气体，对沉积物和有害气体没有进行合理的处理。
发明内容
本发明的目的在于提供一种工业用污水净化器，以解决上述背景技术中提出的现有的污水净化装置净化不彻底，功能较为单一，适用范围小，净化时间过长，不能对净化过程中产生的沉积物和有害气体进行合理的处理的问题。
为实现上述目的，本发明提供如下技术方案：一种工业用污水净化器，包括通水管阀门、进水口管道、第一栅格网、助凝剂储存罐、过滤装置、沉淀罐体、沉淀物堆积处、污泥出口管道、废物收集箱、污泥管阀门、污泥泵、电解装置、离心搅拌装置、电解沉积物堆积处、电解罐体、加热装置、膜生物反应罐体、消毒装置、流量表、出水口管道、储水罐体、鼓风机、进气口管道、第二栅格网、抽气机、通气阀门、废气净化装置、出气口管道、抽水水泵和维修门，所述进水口管道上安装有通水管阀门，所述沉淀罐体上端安装有进水口管道，沉淀罐体内壁一侧安装有废物收集箱，所述第一栅格网抽插安装在废物收集箱内，所述沉积物堆积处安装在沉淀罐体下端，且沉积物堆积处底部安装有污泥泵，所述污泥泵通过排污泥管道与外部相连接，所述污泥管阀门安装在污泥管道上，所述电解罐体与沉淀罐体之间通过通水管道相连接，通水管道上安装有抽水水泵与通水管阀门，所述电解罐体内壁一侧安装有废物收集箱，所述第二栅格网抽插安装在废物收集箱内，所述助凝剂储存罐固定安装在电解罐体的外壁一侧，所述电解罐体内安装有电解装置和离心搅拌装置，所述电解沉积物堆积处安装在电解罐体底部，所述电解沉积物堆积处的底部安装有污泥泵，所述污泥泵通过排污泥管道与外部管道相连接，所述电解罐体与膜生物反应罐体之间通过通水管道相连接，通水管道上安装有抽水水泵与通水管阀门，所述消毒装置安装在膜生物反应罐体内，所述电解罐体与膜生物反应罐体组合安装行成一个密闭容器，所述鼓风机通过通气管道与电解罐体与膜生物反应罐体内部相连接，所述通气阀门安装在通气管道上，所述抽气机通过抽气管道与电解罐体与膜生物反应罐体组装安装成的密闭容器上端相连接，所述储水罐体内安装消毒装置，所述膜生物反应罐体与储水罐体通过通水管道相连接，通水管道上安装有抽水水泵与通水管阀门，所述出水口管道与储水罐体的底部相连接，所述出水口管道上安装有抽水水泵、流量表和通水管阀门。
优选的，所述沉淀罐体、电解罐体、膜生物反应罐体和储水罐体罐体材料均为PTFE。
优选的，所述维修门外边缘设置有密封圈，旋转安装在电解罐体与膜生物反应罐体组装安装成的密闭容器的上端一角位置。
优选的，所述废气净化装置内设有盛放弱碱液的碱液槽，。
优选的，所述第一栅格网与第二栅格网均为可拆卸更换装置。
与现有技术相比，本发明的有益效果是：该工业用污水净化器设沉积罐体，电解罐体，膜生物罐体和消毒装置，多重净化，严格把手净化过程，且通过离心机、助凝剂，加热装置催化净化的过程，大大缩减净化的时间，提高净化的效率，缩减企业的生产升本，并且能对净化过程中产生的沉积物和有害气体，进行合理的处理，防止二次污染，使用方便。
