申请日2017.01.13
公开(公告)日2017.09.19
摘要
本实用新型公开了污水处理净化技术领域的一种自洁式污泥自动沉淀装置，包括池壁，所述池壁的内腔中央位置横向安装有活动折流板支架，所述活动折流板支架上均匀铰接有活动折流板，所述池壁的顶部左侧安装有操作器，所述操作器上安装有手柄，所述活动杆的右侧底部铰接有连杆，所述池壁的内腔底部纵向设置有支撑架，通过操作器上的手柄左右晃动，带动活动折流板的左右摆动，能够使得活动折流板上的污泥迅速滑落至池底，大大提高了工作效率，占地面小、施工难度低，解决了固定斜板或斜管沉淀装置污泥不易滑落沉淀至池底，需要安装冲水装置在系统停止运行时才能对沉淀的污泥进行冲洗造成停产的难题，该实用新型使用方便，成本低廉。
权利要求书

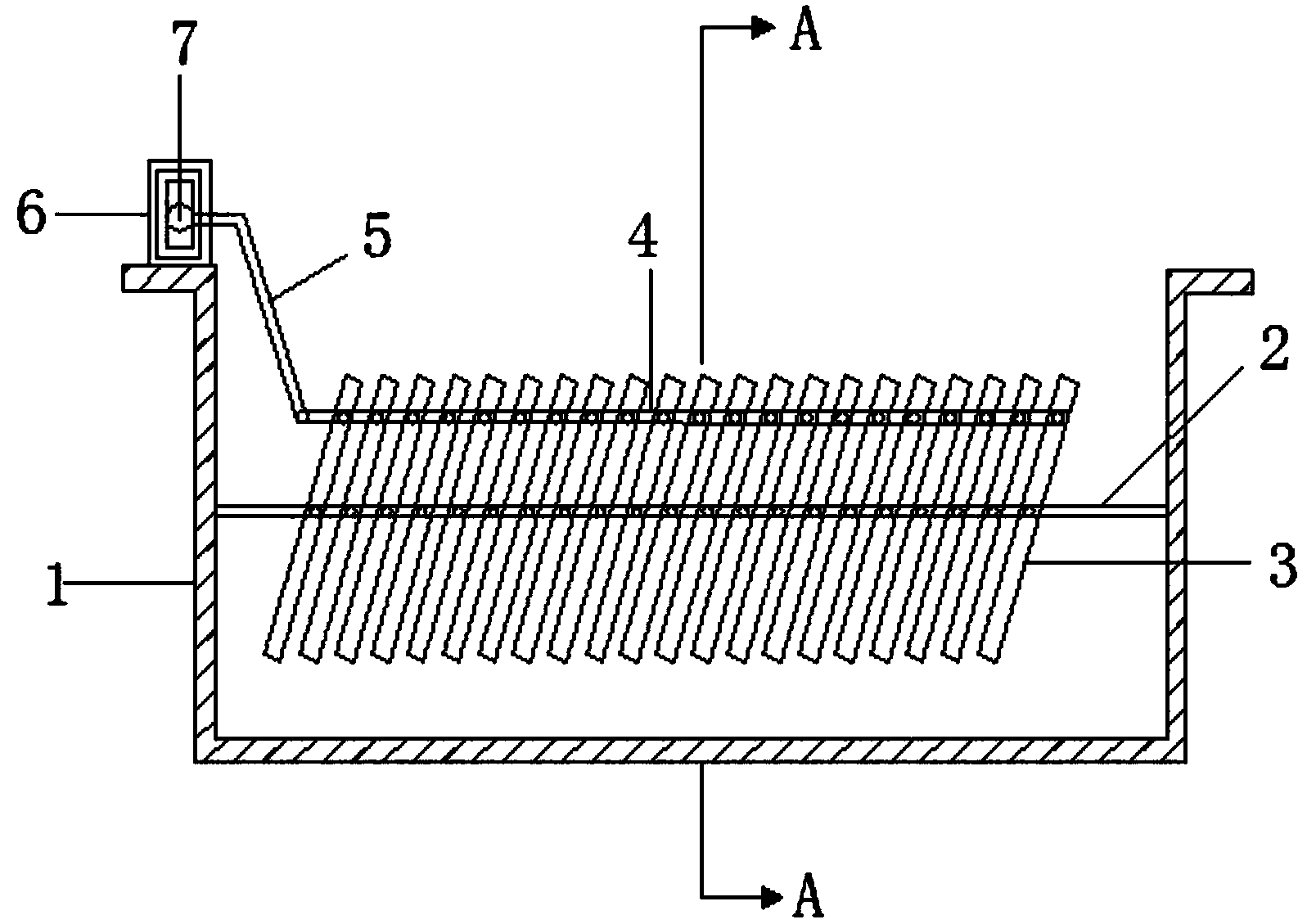

1.一种自洁式污泥自动沉淀装置，包括池壁(1)，其特征在于：所述池壁(1)的内腔中央位置横向安装有活动折流板支架(2)，所述活动折流板支架(2)上均匀铰接有活动折流板(3)，所述池壁(1)的顶部左侧安装有操作器(6)，所述操作器(6)上安装有手柄(7)，所述操作器(6)的右侧连接有活动杆(5)，所述活动杆(5)的右侧底部铰接有连杆(4)，所述连杆(4)铰接在活动折流板(3)的外壁顶部，所述池壁(1)的内腔底部纵向设置有支撑架(8)，所述活动折流板(3)设置在支撑架(8)的左右两侧，且活动折流板(3)的两端均通过轴销(10)分别与支撑架(8)和池壁(1)的内壁连接，所述活动折流板(3)的顶部左右两侧安装有连接桩(9)。
2.根据权利要求1所述的一种自洁式污泥自动沉淀装置，其特征在于：所述支撑架(8)的左右两侧底部均安装有支杆，且支杆的另一端固定在池壁(1)的内腔底部。
3.根据权利要求1所述的一种自洁式污泥自动沉淀装置，其特征在于：所述活动折流板(3)为PVC板或金属板或树脂板。
说明书
一种自洁式污泥自动沉淀装置
技术领域
本实用新型涉及污水处理净化技术领域，具体为一种自洁式污泥自动沉淀装置。
背景技术
由于经济发展、人口增长，自来水的处理量、废水排放量日益增加，水的处理问题日益重要，为了人与环境的和谐，经济的可持续发展，自来水的处理工作、污水治理工作十分迫切，在自来水、污水的处理中污泥沉淀上清液排出是整个水处理的关键。污泥沉淀一般需设置二次沉淀池并配置设备，常用的二次沉淀池有幅流式、竖流式、平流式、斜管式和斜板式等不同形式，这些沉淀技术都有不同的优点和缺点。平流式沉淀池占地面积大、工程投资大;幅流式沉淀池较平流式小，但施工难度大，设备投入较大，管理复杂;竖流式沉淀池设备少，但施工难度大，只适用小规模污水处理;斜管和斜板沉沉淀池池容较小，占地少，工程施工简单，沉淀效果好，但斜管和斜板上容易积泥，影响沉淀效果和系统正常运行。为此，我们提出一种自洁式污泥自动沉淀装置。
实用新型内容
本实用新型的目的在于提供一种自洁式污泥自动沉淀装置，以解决上述背景技术中提出的现有的沉淀技术投资大、施工难度大、管理复杂的问题。
为实现上述目的，本实用新型提供如下技术方案：一种自洁式污泥自动沉淀装置，包括池壁，所述池壁的内腔中央位置横向安装有活动折流板支架，所述活动折流板支架上均匀铰接有活动折流板，所述池壁的顶部左侧安装有操作器，所述操作器上安装有手柄，所述操作器的右侧连接有活动杆，所述活动杆的右侧底部铰接有连杆，所述连杆铰接在活动折流板的外壁顶部，所述池壁的内腔底部纵向设置有支撑架，所述活动折流板设置在支撑架的左右两侧，且活动折流板的两端均通过轴销分别与支撑架和池壁的内壁连接，所述活动折流板的顶部左右两侧安装有连接桩。
优选的，所述支撑架的左右两侧底部均安装有支杆，且支杆的另一端固定在池壁的内腔底部。
优选的，所述活动折流板为PVC板或金属板或树脂板。
与现有技术相比，本实用新型的有益效果是：该实用新型提出的一种自洁式污泥自动沉淀装置，通过操作器上的手柄左右晃动，带动活动折流板的左右摆动，能够使得活动折流板上的污泥迅速滑落至池底，大大提高了工作效率，占地面的小、施工难度低，解决了固定斜板或斜管沉淀装置污泥不易滑落沉淀至池底，需要安装冲水装置在系统停止运行时才能对沉淀的污泥进行冲洗造成停产的难题，该实用新型使用方便，成本低廉。
