申请日2017.02.27
公开(公告)日2017.06.30
IPC分类号C02F9/10; B01D3/14; C02F101/30
摘要
本发明公开了一种高浓度有机废水的循环处理装置，污水存储池通过第一抽水泵与曝气沉沙池相连，曝气沉沙池的底部设置有积沙槽，顶部设置有一只气泵和一只吸沙泵，萃取池底部设置有第一进液口，靠顶位置设置有第二进液口，第二抽水泵将污水从曝气沉沙池中抽送至萃取池中，萃取液存储箱的出液口连接有第三抽水泵、与萃取池底部的第一进液口相连，萃取池底部的第二进液口相连与蓄水池相连，萃取池的顶部安装有一只吸料漏斗，与第五抽水泵相连，将萃取液抽送至杂质存储箱内。本发明的优点是：结构较简单，维护方便，通过与水不相溶的萃取剂将污水中高浓度的有机物萃取出来，不添加其他的杂质，且利用有机物与萃取剂不同的沸点进行分馏，从而实现萃取剂的循环使用。
权利要求书

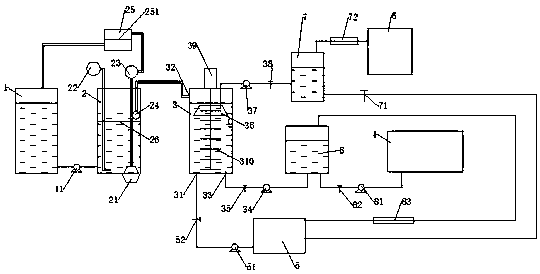

1.一种高浓度有机废水的循环处理装置，其特征在于：包括污水存储池(1)、曝气沉沙池(2)、萃取池(3)、蓄水池(4)、萃取液存储箱(5);
所述的污水存储池(1)的底部的出水口与曝气沉沙池(2)底部的进水口相连，其连接管路中安装有第一抽水泵(11)，所述曝气沉沙池(2)的底部设置有一只倒梯形的积沙槽(21)，顶部设置有一只气泵(22)，所述气泵(22)的出气口伸至池底，在曝气沉沙池(2)的顶部还安装一只吸沙泵(23)，所述吸沙泵(23)的进口连接有一只沙管，沙管的另一端伸至积沙槽(21)内;
所述的萃取池(3)的底部设置有第一进液口(31)、在侧部靠顶位置设置有第二进液口(32)，在所述的曝气沉沙池(2)内安放第二抽水泵(24)，所述第二抽水泵(24)的出液口通过管路与第二进液口(32)相连，所述的萃取液存储箱(5)的出液口连接有第三抽水泵(51)，所述的第三抽水泵(51)的出液口与第一进液口(31)相连，且在中间部位安装有第一截止阀(52);
所述的萃取池(3)的底部设置有出液口(33)，所述的出液口(33)与第四抽水泵(34)的进液口相连，所述的第四抽水泵(34)的出液口与蓄水池(4)的进液口相连;在所述的出液口(33)与第四抽水泵(34)的进液口之间还安装有第二截止阀(35);
所述的萃取池(3)的顶部安装有一只吸料漏斗(36)，所述的吸料漏斗(36)与第五抽水泵(37)的进液口相连，所述第五抽水泵(37)的出液口与杂质存储箱(6)相连;所述的第五抽水泵(37)的出液口与杂质存储箱(6)之间还安装有第三截止阀(38)。
2.根据权利要求1所述的一种高浓度有机废水的循环处理装置，其特征在于：在所述的第三截止阀(38)与杂质存储箱(6)之间还安装有一只杂质分馏器(7)，所述的杂质分馏器(7)的进液口与第三截止阀(38)相连，设置在上部的出气口与杂质存储箱(6)的进液口相连，下部的出液口与萃取液存储箱(5)的进液口相连、且在中段安装有第四截止阀(71)，所述的杂质分馏器(7)内部安装有电加热棒和温度传感器。
3.根据权利要求2所述的一种高浓度有机废水的循环处理装置，其特征在于：在所述的杂质分馏器(7)上部出气口与杂质存储箱(6)之间安装有第一冷凝器(72)。
4.根据权利要求1所述的一种高浓度有机废水的循环处理装置，其特征在于：所述的吸沙泵(23)的出液口与一只过滤箱(25)顶部的进液口相连，所述的过滤箱(25)内部安装有过滤网(251)，并且设置在下部的出液口与污水存储池(1)连通。
5.根据权利要求1所述的一种高浓度有机废水的循环处理装置，其特征在于：在所述的曝气沉沙池(2)内中间部分安装有一只微孔过滤网(26)，且第二抽水泵(24)安装在微孔过滤网(26)的上部。
6.根据权利要求1所述的一种高浓度有机废水的循环处理装置，其特征在于：在所述的萃取池(3)的顶部安装有一只电机(39)，该电机(39)的输出轴伸进萃取池(3)的内部，并且在该输出轴上安装有多只搅拌棒(310)。
7.根据权利要求1所述的一种高浓度有机废水的循环处理装置，其特征在于：在所述的第四抽水泵(34)的出液口与蓄水池(4)的进液口之间还安装有一只蒸馏器(8)，在蒸馏器(8)的顶部设置有出气口，在底部设置有一个进液口和一个出液口，顶部的出气口与萃取液存储箱(5)的进料口相连，蒸馏器(8)的进液口与第四抽水泵(34)的出液口相连，蒸馏器(8)的出液口与蓄水池(4)的进液口的进液口相连，所述的蒸馏器(8)的内部安装有电加热棒和温度传感器。
8.根据权利要求7所述的一种高浓度有机废水的循环处理装置，其特征在于：在所述的蒸馏器(8)的出液口与蓄水池(4)的进液口之间安装有第六抽水泵(81)，且第六抽水泵(81)的进液口与蒸馏器(8)的出液口之间安装有第五截止阀(82)。
9.根据权利要求7所述的一种高浓度有机废水的循环处理装置，其特征在于：在所述的蒸馏器(8)出气口与萃取液存储箱(5)的进料口之间安装有第二冷凝器(83)。
10.根据权利要求2或7所述的一种高浓度有机废水的循环处理装置，其特征在于：所述的杂质分馏器(7)和蒸馏器(8)的外围均包裹有一层保温棉。
11.根据权利要求1所述的一种高浓度有机废水的循环处理装置，其特征在于：所用的萃取剂选用煤油。
说明书
一种高浓度有机废水的循环处理装置
技术领域
本发明属于污水处理机械领域，具体涉及一种高浓度有机废水的循环处理装置。
背景技术
高浓度有机废水具有污染物浓度高(COD 高达数千至数万)、成分复杂、色度高、毒性大、来源广泛，性质各不相同，治理难度大等特点，对环境具有很严重的危害。目前的处理方式主要有：物理化学法、化学法和生化法，物理化学法和化学法都存在着去除效果受限或者运行成本高昂等缺陷;生化法可大幅降低投资和运行费用，但对于含有一定量有毒污染物的高浓度废水而言，无论是采用厌氧生化处理还是好氧生化处理，都必须将进水浓度严格控制在较低水平，否则将会严重影响生化效果;综合处理方式虽然具有一定的效果，但也存在着严重的隐患，由于高浓度废水污染负荷高，因此水质的波动往往会造成对污水处理系统的冲击，造成处理效果的不稳定，严重时甚至会造成污水处理系统的瘫痪。因此，高浓度有机废水的治理已成为现阶段国内外环境保护技术领域亟待解决的一大难题。
发明专利《用于高浓度有机废水处理的联合装置》(申请公布号：CN 105236696 A)中介绍的联合装置，前期先加水进行稀释，在进行生化处理，然后用臭氧进行氧化处理，但是臭氧极不稳定，这就对设备的密封性能提出了更高的要求，而且还增加了生化反应物，可能对水体造成二次污染。
发明内容
本发明的目的在于提供一种高浓度有机废水的循环处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：包括污水存储池、曝气沉沙池、萃取池、蓄水池、萃取液存储箱;
所述的污水存储池的底部的出水口与曝气沉沙池底部的进水口相连，其连接管路中安装有第一抽水泵，所述曝气沉沙池的底部设置有一只倒梯形的积沙槽，的顶部设置有一只气泵，所述气泵的出气口伸至池底，在曝气沉沙池的顶部还安装一只吸沙泵，所述吸沙泵的进口连接有一只沙管连接，沙管的另一端伸至积沙槽内;
所述的萃取池的底部设置有第一进液口、在侧部靠顶位置设置有第二进液口，在所述的曝气沉沙池内安放第二抽水泵，所述第二抽水泵的出液口通过管路与第二进液口相连，所述的萃取液存储箱的存储箱的出液口连接有第三抽水泵，所述的第三抽水泵的出液口与第一进液口相连，且在中间部位安装有第一截止阀;
所述的萃取池的底部设置有出液口，所述的出液口与第四抽水泵的进液口相连，所述的第四抽水泵的出液口与蓄水池的进液口相连;在所述的出液口与第四抽水泵的进液口之间还安装有第二截止阀;
所述的萃取池的顶部安装有一只吸料漏斗，所述的吸料漏斗与第五抽水泵的进液口相连，所述第五抽水泵的出液口与杂质存储箱相连;所述的第五抽水泵的出液口与杂质存储箱之间还安装有第三截止阀。
优选的，在所述的第三截止阀与杂质存储箱之间还安装有一只杂质分馏器，所述的杂质分馏器的进液口与第三截止阀相连，设置在上部的出气口与杂质存储箱的进液口相连，下部的出液口与萃取液存储箱的进液口相连、且在中段安装有第四截止阀，所述的杂质分馏器内部安装有电加热棒和温度传感器。
优选的，在所述的杂质分馏器上部出气口与杂质存储箱之间安装有第一冷凝器。
优选的，所述的吸沙泵的出液口与一只过滤箱顶部的进液口相连，所述的过滤箱内部安装有过滤网，并且设置在下部的出液口与污水存储池(1)连通。
优选的，在所述的曝气沉沙池内中间部分安装有一只微孔过滤网，且第二抽水泵安装在微孔过滤网的上部。
优选的，在所述的萃取池的顶部安装有一只电机，该电机的输出轴伸进萃取池的内部，并且在该输出轴上安装有多只搅拌棒。
优选的，在所述的第四抽水泵的出液口与蓄水池的进液口之间还安装有一只蒸馏器，在蒸馏器的顶部设置有出气口，在底部设置有一个进液口和一个出液口，顶部的出气口与萃取液存储箱的进料口相连，蒸馏器的进液口与第四抽水泵的出液口相连，蒸馏器的出液口与蓄水池的进液口的进液口相连，所述的蒸馏器的内部安装有电加热棒和温度传感器。
优选的，在所述的蒸馏器的出液口与蓄水池的进液口之间安装有第六抽水泵，且第六抽水泵的进液口与蒸馏器的出液口之间安装有第五截止阀。
优选的，在所述的蒸馏器出气口与萃取液存储箱的进料口之间安装有第二冷凝器。
优选的，所述的杂质分馏器和蒸馏器的外围均包裹有一层保温棉。
优选的，所用的萃取剂选用煤油。
与现有技术相比，本发明的有益效果是：结构较简单，维护方便，通过与水不相溶的萃取剂将污水中高浓度的有机物萃取出来，不添加其他的杂质，且利用有机物与萃取剂不同的沸点进行分馏，从而实现萃取剂的循环使用。
