申请日2017.02.27
公开(公告)日2017.06.13
IPC分类号C02F11/10; C10B53/00
摘要
本发明属于环境岩土工程技术领域，公开了一种含油污泥中低温粒化热解装置，包括：超热蒸汽发生器、粉碎热解室、搅拌电机、螺旋叶片、多孔滤网以及料渣收集斗;所述超热蒸汽发生器通过喷气管道与所述粉碎热解室相连;所述料渣收集斗固定在所述粉碎热解室尾端;所述多孔滤网镶嵌在所述料渣收集斗内。本发明提供一种含油污泥中低温粒化热解装置，提升油泥处理效率和油品质量，降低二次污染。
权利要求书

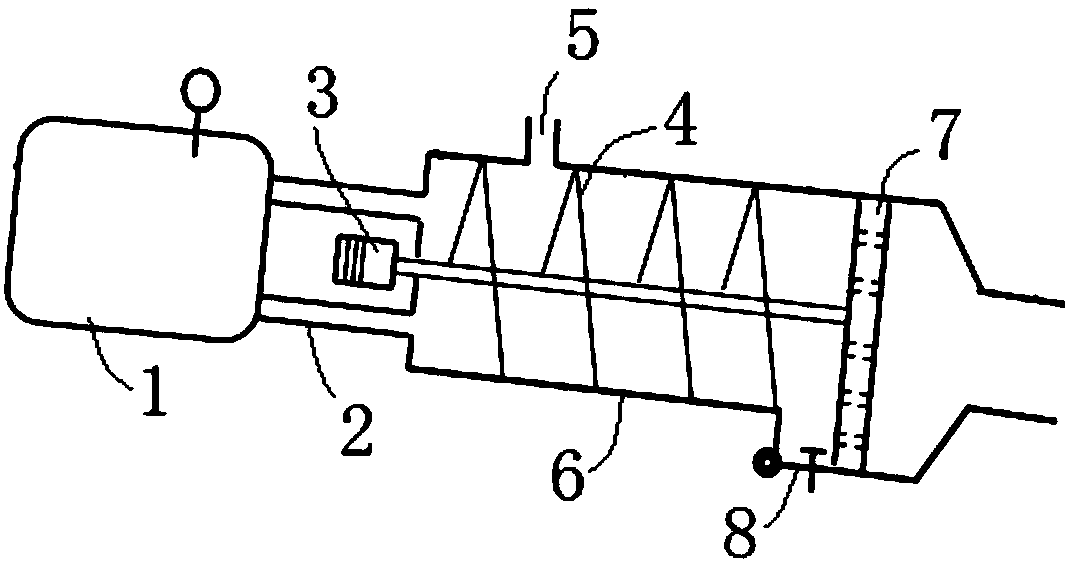

1.一种含油污泥中低温粒化热解装置，其特征在于，包括：超热蒸汽发生器、粉碎热解室、搅拌电机、螺旋叶片、多孔滤网以及料渣收集斗;
所述超热蒸汽发生器通过喷气管道与所述粉碎热解室相连;
所述料渣收集斗固定在所述粉碎热解室尾端;
所述多孔滤网镶嵌在所述料渣收集斗内;
所述搅拌电机固定在所述粉碎热解室上;
所述螺旋叶片与所述搅拌电机的输出轴相连，置于所述粉碎热解室内。
2.如权利要求2所述的含油污泥中低温粒化热解装置，其特征在于：所述粉碎热解室的首端设置进泥口。
3.如权利要求2所述的含油污泥中低温粒化热解装置，其特征在于：所述粉碎热解室倾斜设置，所述粉碎热解室的首端高于其尾端。
说明书
一种含油污泥中低温粒化热解装置
技术领域
本发明涉及环境岩土工程技术领域，特别涉及一种含油污泥中低温粒化热解装置。
背景技术
含油污泥是石油勘探、开发、运输和炼制过程中产生的危险固体废弃物，具有脱水难、粘度大、组分复杂等特点，含水率通常在70%-90%。
现阶段，国内外含油污泥的处理技术主要分为3类：萃取法、生物降解法和热处理法。萃取法是根据相似相容原理，选择合适的有机溶剂作为萃取剂来萃取其中的油品，达到回收利用的目的，但是萃取剂使用量大且价格昂贵，处理成本高。生物法的原理是将油泥中的TPH通过微生物降解作用，转化为无害的土壤成分，生物法虽然能节约能源，运行成本低，但是微生物降解作用漫长，占地面积大，如果处理不当，可能污染大气、土壤和地表水、地下水等带来二次污染。热处理法在无害化、减量化和资源化方面较其他方法有很大优势，其主要手段是焚烧和热解，但是焚烧存在能耗大、费用高、二次污染严重等问题。
发明内容
本发明提供一种含油污泥中低温粒化热解装置，解决现有技术中油泥处理成本高，二次污染严重，周期长的技术问题。
为解决上述技术问题，本发明提供了一种含油污泥中低温粒化热解装置，包括：超热蒸汽发生器、粉碎热解室、搅拌电机、螺旋叶片、多孔滤网以及料渣收集斗;
所述超热蒸汽发生器通过喷气管道与所述粉碎热解室相连;
所述料渣收集斗固定在所述粉碎热解室尾端;
所述多孔滤网镶嵌在所述料渣收集斗内;
所述搅拌电机固定在所述粉碎热解室上;
所述螺旋叶片与所述搅拌电机的输出轴相连，置于所述粉碎热解室内。
进一步地，所述粉碎热解室的首端设置进泥口。
进一步地，所述粉碎热解室倾斜设置，所述粉碎热解室的首端高于其尾端。
本申请实施例中提供的一个或多个技术方案，至少具有如下技术效果或优点：
本申请实施例中提供的含油污泥中低温粒化热解装置，在中低温高压蒸汽冲击和螺旋搅拌破碎双重作用下，含油污泥快速粒化热解，油分和水分完全挥发，干泥颗粒破碎为细小粉渣，大幅度提高了油气的回收利用率，降低二次污染。多孔滤网可加工成不同孔径进行更换，对油泥粉渣进行筛分，阻止大颗粒固体垃圾杂物喷出出气口，并且能控制喷出出气口的泥颗粒粒径，确保油泥充分热解。料渣收集斗可对大颗粒固体垃圾杂物进行收集存储，开启后可进行适时清理。
