申请日2017.03.15
公开(公告)日2017.11.21
IPC分类号C02F3/02; C02F3/28
摘要
一种污水处理设备的营养液投料装置，属于污水处理设备技术领域，用于向污水处理设备中投放营养液。其技术方案是：加料箱内放置营养液，加料箱的上部有向加料箱内投放营养液的加料口，加料口上有箱盖，加料箱的下部有多个出料口，多个出料口分别通过加料管道与好氧罐和厌氧罐相连接，在各个加料管道中分别安装齿轮泵和阀门，在好氧罐和厌氧罐中分别安装有搅拌器。本实用新型将营养液放置在加料箱中，营养液可以通过加料管道直接输送到好氧罐和厌氧罐中，加料管道中安装齿轮泵和阀门，用于控制加料量。本实用新型结构简单、操作方便，不但减少了人工操作的负担和加料作业的危险性，还提高了工作效率，增加了产量，具有显著的经济效益。

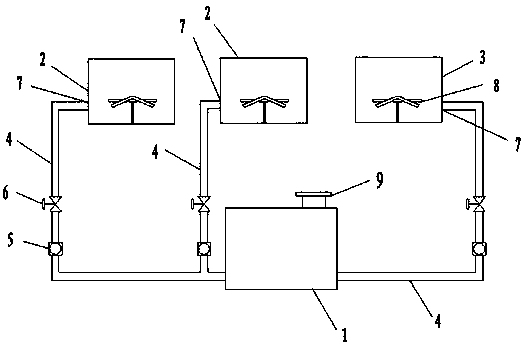

摘要附图
权利要求书
1.一种污水处理设备的营养液投料装置，其特征在于：它包括加料箱(1)、加料管道(4)、齿轮泵(5)、阀门(6)，加料箱(1)内放置营养液，加料箱(1)的上部有向加料箱(1)内投放营养液的加料口，加料口上有箱盖(9)，加料箱(1)的下部有多个出料口，多个出料口分别通过加料管道(4)与好氧罐(2)和厌氧罐(3)相连接，在各个加料管道(4)中分别安装齿轮泵(5)和阀门(6)。
2.根据权利要求1所述的污水处理设备的营养液投料装置，其特征在于：所述好氧罐(2)和厌氧罐(3)的下部有进料口(7)，加料管道(4)分别与好氧罐(2)和厌氧罐(3)下部的进料口(7)相连接，在好氧罐(2)和厌氧罐(3)中分别安装有搅拌器(8)。
说明书
一种污水处理设备的营养液投料装置
技术领域
本实用新型涉及一种向污水处理设备中投放营养液的装置，属于污水处理设备技术领域。
背景技术
好氧罐、厌氧罐是污水处理设备中培养好氧菌、厌氧菌的重要设备。好氧罐、厌氧罐距离地面高6米，为了菌种成活率，每天往罐里面投入一定量的营养液，以保证菌种存活。原来每天2个人去投料，一人从扶梯爬到罐顶平台，用桶把营养液提到罐顶平台投料，每投料一桶后，再用绳子把桶放下去，再装满提上来投料。如果遇到雨雪天或者大风天气，平台湿滑不稳，就会发生危险，因此有必要设计一种自动加营养液投料装置，以解决以上问题。
实用新型内容
本实用新型所要解决的技术问题是提供一种污水处理设备的营养液投料装置，这种装置可以自动向污水处理设备中投放营养液，减少操作人员在投料时的危险。
解决上述技术问题的技术方案是：
一种污水处理设备的营养液投料装置，它包括加料箱、加料管道、齿轮泵、阀门，加料箱内放置营养液，加料箱的上部有向加料箱内投放营养液的加料口，加料口上有箱盖，加料箱的下部有多个出料口，多个出料口分别通过加料管道与好氧罐和厌氧罐相连接，在各个加料管道中分别安装齿轮泵和阀门。
上述污水处理设备的营养液投料装置，所述好氧罐和厌氧罐的下部有进料口，加料管道分别与好氧罐和厌氧罐下部的进料口相连接，在好氧罐和厌氧罐中分别安装有搅拌器。
本实用新型的有益效果是：
本实用新型将营养液放置在加料箱中，加料箱通过加料管道与好氧罐和厌氧罐分别连接，营养液可以通过加料管道直接输送到好氧罐和厌氧罐中，加料管道中安装齿轮泵和阀门，用于控制加料量。本实用新型结构简单、操作方便，不但减少了人工操作的负担和加料作业的危险性，还提高了工作效率，增加了产量，具有显著的经济效益，值得在行业内推广使用。
