申请日2017.02.07
公开(公告)日2017.09.22
IPC分类号C02F7/00
摘要
本实用新型公开了园林景观式的生活污水处理系统，包括曝气池、曝气水泵、电机、气浮池，所述曝气池内部中部安装有喷泉装饰，所述喷泉装饰内部底部安装有所述曝气水泵，所述曝气水泵上端安装有曝气管，所述曝气池一侧安装有净水排水管，所述曝气池下端中部安装有所述电机，所述电机轴端安装有刮板，所述曝气池下端安装有所述气浮池，所述气浮池一侧上部安装有排污管，所述气浮池一侧中部安装有污水注入管，所述气浮池底部中部安装有空气注入管，所述气浮池一侧底部安装有输送水泵，所述输送水泵一端安装有输送管。有益效果在于：作为景观喷泉的同时，能对生活污水进行气浮、刮污、曝气，净化水质，用于园林浇灌，节约水资源。
权利要求书
1.园林景观式的生活污水处理系统，其特征在于：包括曝气池、曝气水泵、电机、气浮池，所述曝气池内部中部安装有喷泉装饰，所述喷泉装饰内部底部安装有所述曝气水泵，所述曝气水泵上端安装有曝气管，所述曝气池一侧安装有净水排水管，所述曝气池下端中部安装有所述电机，所述电机轴端安装有刮板，所述曝气池下端安装有所述气浮池，所述气浮池一侧上部安装有排污管，所述气浮池一侧中部安装有污水注入管，所述气浮池底部中部安装有空气注入管，所述气浮池一侧底部安装有输送水泵，所述输送水泵一端安装有输送管。
2.根据权利要求1所述的园林景观式的生活污水处理系统，其特征在于：所述喷泉装饰通过地脚螺栓固定安装在所述曝气池内部中部，所述净水排水管通过螺栓固定安装在所述曝气池一侧。
3.根据权利要求1所述的园林景观式的生活污水处理系统，其特征在于：所述曝气水泵通过螺栓底座固定安装在所述喷泉装饰内部底部，所述曝气管通过螺纹固定安装在所述曝气水泵上端。
4.根据权利要求1所述的园林景观式的生活污水处理系统，其特征在于：所述电机通过螺栓底座固定安装在所述曝气池下端中部，所述刮板通过螺栓固定安装在所述电机轴端。
5.根据权利要求1所述的园林景观式的生活污水处理系统，其特征在于：所述气浮池通过掩埋的方式固定安装在所述曝气池下端，所述排污管通过螺栓固定安装在所述气浮池一侧上部，所述污水注入管通过螺栓固定安装在所述气浮池一侧中部。
6.根据权利要求1所述的园林景观式的生活污水处理系统，其特征在于：所述空气注入管通过螺栓固定安装在所述气浮池底部中部，所述输送水泵通过螺栓固定安装在所述气浮池一侧底部，所述输送管通过螺纹固定安装在所述输送水泵上端，并通过螺栓与所述曝气池相连接。
说明书
园林景观式的生活污水处理系统
技术领域
本实用新型属于污水处理装置领域，具体涉及园林景观式的生活污水处理系统。
背景技术
随着人口的增加，生活污水的排放日益增加。由于没有相应的污水处理装置，造成了环境污染的同时，浪费了水资源。同时随着人们生活质量的提升，对周围环境的需求也越来越高，从而建设了许多社区园林景观。这些社区园林景观，供人们欣赏，净化空气，但是灌溉带来的水资源消耗是个问题。因此，需要一种作为景观喷泉的同时，能对生活污水进行气浮、刮污、曝气，净化水质，用于园林浇灌，节约水资源的装置。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供园林景观式的生活污水处理系统。
本实用新型通过以下技术方案来实现上述目的：

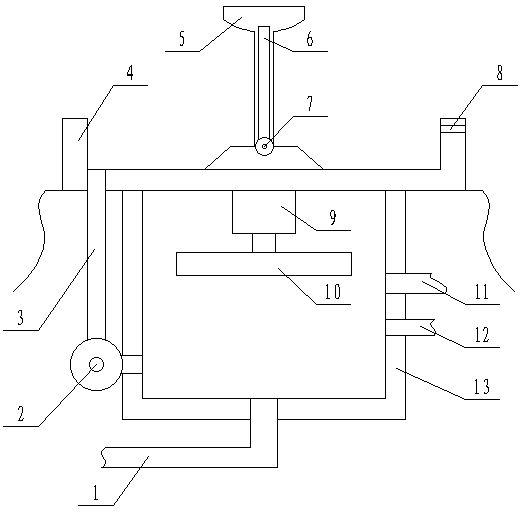

园林景观式的生活污水处理系统，包括曝气池、曝气水泵、电机、气浮池，所述曝气池内部中部安装有喷泉装饰，所述喷泉装饰内部底部安装有所述曝气水泵，所述曝气水泵上端安装有曝气管，所述曝气池一侧安装有净水排水管，所述曝气池下端中部安装有所述电机，所述电机轴端安装有刮板，所述曝气池下端安装有所述气浮池，所述气浮池一侧上部安装有排污管，所述气浮池一侧中部安装有污水注入管，所述气浮池底部中部安装有空气注入管，所述气浮池一侧底部安装有输送水泵，所述输送水泵一端安装有输送管。
上述结构中，通过上述污水注入管将污水注入所述气浮池，通过所述空气注入管实现注入空气，对污水进行气浮，所述电机带动所述刮板对气浮产生的污物进行刮拌，并促使污物通过所述排污管排出，所述输送水泵将气浮后的净水通过所述输送管输送到所述曝气池，所述曝气水泵和所述曝气管配合实现曝气，通过曝气提高水质含氧量，进一步净化水质，最终的净水通过所述净水排水管排出用于园林的浇灌，整个装置外观设计成喷泉状，既能当作园林景观用于观赏，又能进行污水处理。
为了进一步提高其工作性能，所述喷泉装饰通过地脚螺栓固定安装在所述曝气池内部中部，所述净水排水管通过螺栓固定安装在所述曝气池一侧。
为了进一步提高其工作性能，所述曝气水泵通过螺栓底座固定安装在所述喷泉装饰内部底部，所述曝气管通过螺纹固定安装在所述曝气水泵上端。
为了进一步提高其工作性能，所述电机通过螺栓底座固定安装在所述曝气池下端中部，所述刮板通过螺栓固定安装在所述电机轴端。
为了进一步提高其工作性能，所述气浮池通过掩埋的方式固定安装在所述曝气池下端，所述排污管通过螺栓固定安装在所述气浮池一侧上部，所述污水注入管通过螺栓固定安装在所述气浮池一侧中部。
为了进一步提高其工作性能，所述空气注入管通过螺栓固定安装在所述气浮池底部中部，所述输送水泵通过螺栓固定安装在所述气浮池一侧底部，所述输送管通过螺纹固定安装在所述输送水泵上端，并通过螺栓与所述曝气池相连接。
有益效果在于：作为景观喷泉的同时，能对生活污水进行气浮、刮污、曝气，净化水质，用于园林浇灌，节约水资源。
