申请日2017.02.28
公开(公告)日2017.07.07
IPC分类号C04B35/00; C04B35/622; C05G1/00
摘要
本发明公开了一种利用剩余污泥制备缓释槽和肥水液的方法。按比例向污泥中加入各种添加剂，冷冻后用带催化剂的高压酸射流粉碎，固液分离，将污泥中的氨基酸、氮磷钾以及大量的微量元素提取出来，调pH值，将过量的金属以氢氧化物形式沉淀下来，液体经处理后用作水产养殖用肥水液;固体沉淀和残渣等成分烘干，球磨，加压成型，干燥，煅烧即可得到多孔陶瓷缓释槽;本方法污泥中各成分均得以利用，无二次污染，制备的肥水液加入肥水缓释槽中，肥水液通过槽壁的微孔，缓慢连续释放到水体中，使得肥效有效利用，微生物生长均匀持续。提高了水产品产量，净化水质，成本低。具有很高的环境效益和经济效益。
权利要求书
1.一种利用剩余污泥制备缓释槽和肥水液的方法，其特征在于，该方法包括如下步骤：
1)取新鲜的剩余污泥，调整含水率80-88%，加入污泥质量的5%-10%的过磷酸钙、10%-20%的硅藻土和10%-20%的质量百分含量为30%的双氧水，搅拌均匀，于﹣20-﹣8℃冷冻24h，得到冷冻固体污泥料，再按污泥质量和酸溶液体积比为1kg:1L，取含硝酸和硫酸的浓度分别为0.5-1 mol/L和0.25-0.5 mol/L混合酸溶液，加入污泥质量的0.1%-1%的纳米钛酸钙粉体，搅拌混合，分散均匀，制成纳米钛酸钙-混合酸的悬浊料液，加热至60-90℃，用高压喷枪，将混合酸悬浊料液以50-100m/s的喷射速度，喷入冷冻固体污泥料中，使冷冻污泥料粉碎融化，搅拌均匀，加热保持微沸30-60min，冷却到室温，固液分离，得到固体A和液体A;
2)将步骤1得到的固体A与等质量的水混合，搅拌均匀，加热至70-90℃，用氢氧化钠调整溶液的pH值8-9，浸泡1h，固液分离，得到液体B和固体B;
3)步骤1得到的液体A和步骤2得到的液体B混合，按钙的摩尔数与污泥中加入混合酸引入的氢离子摩尔数之比为0.4:1比例，加入钙的化合物，搅拌反应完全，再用氢氧化钾调整溶液的pH值为6-8，静置24h，固液分离，得到固体C和液体C;
4)将步骤3中得到的液体C中加入液体C质量的1%的纳米钛酸钙，置于波长为254nm，辐照强度为100μW/cm2紫外光照射下，搅拌反应90-120min，固液分离，得到固体D和肥水液;
5)将步骤2得到的固体B、步骤3得到的固体C和步骤4得到的固体D混合，烘干，球磨0.5-8h，喷水润湿，制成泥坯，模具中加压12-28MPa，成型，制成一定规格的敞口容器，干燥，于烧成温度为950-1250℃煅烧，得到缓释槽。
2.根据权利要求1所述的一种利用剩余污泥制备缓释槽和肥水液的方法，其特征在于，所述的污泥为生化法处理生活污水过程中的剩余污泥。
3.根据权利要求1所述的一种利用剩余污泥制备缓释槽和肥水液的方法，其特征在于，所述的步骤3中的加入的钙的化合物为氧化钙、氢氧化钙、碳酸钙、方解石、石灰石中的一种或几种。
4.根据权利要求1所述的一种利用剩余污泥制备缓释槽和肥水液的方法，其特征在于，所述的步骤5中煅烧方法为：以3℃/min的升温速度升到300 ℃, 并在此温度下保温30min;再以5℃/min的速度继续升温到烧成温度, 并保温10-20 min，炉内冷却到室温。
说明书
一种利用剩余污泥制备肥水液和缓释槽的方法
技术领域
本发明属于水产养殖领域，具体涉及一种利用剩余污泥制备肥水液和具有净化水质功能的缓释槽的方法。
背景技术
因环境污染以及过度捕捞等因素的影响，海洋、河湖等天然水产资源产量逐年萎缩，为了满足人们对水产品需求的逐年增加，水产养殖业产迅猛发展。无论是淡水养殖还是海水养殖，养殖水体的水质直接影响水产品的产量、质量和安全。肥水和水产施肥是水产养殖不可少的环节，通过向水体中施肥可以增加水体内的浮游生物，提高水体本身的增氧能力，消除水中的氨氮、硫化氢等有害物质，同时直接增加饵料生物数量，为鱼虾蟹等养殖动物提供饵料。目前的肥水和施肥的方法是直接向水体内施加有机肥料和无机肥料，再配合微生物制剂。使用水溶性无机肥料虽然作用迅速，但肥效持续时间较短，所含营养成份较单一;有机肥料虽然施用后肥效持久，但分解缓慢，且分解时要消耗大量的氧气，施用不当易引起水产动物的缺氧死亡。需要一种富含氮磷钾、氨基酸以及微量元素的有机-无机液体肥料。在使用方法上，一般传统的方法是直接将肥料撒入水中，这样虽然简单但是肥效不能持续，施肥不均，劳动量大。若用机械设备施加，增加设备和管理成本，设计一种简单的免维护的能够缓慢释放肥水液的装置，可以解决这一问题。
污泥的处理一直是水处理行业的难题，目前，对于剩余污泥的处理方法主要有土地利用、卫生填埋和焚烧等方法。这些方法有的存在着环境安全隐患，有的成本高。污泥中含有大量的有机物，这些有机物以生物残体为主，富含蛋白质和铜锌铁等金属元素，其中的很多成分都是宝贵的资源。因而，积极探讨污泥的综合利用方法，变废为宝，是污泥处置的最好出路。
污水处理厂的剩余污泥中含有大量的氮磷钾以及丰富的微量元素，含有蛋白质等各种有机质，还含有重金属等有毒有害的物质，这些有害物质，经简单的发酵处理很难出去，不能作为水产肥料使用。
为了安全地综合利用城市污水处理厂的剩余污泥，开发一种新的肥水槽和肥水液，本发明公开了一种利用剩余污泥制备肥水缓释槽和肥水液。
发明内容
本发明的目的，是提供一种利用剩余污泥制备缓释槽和肥水液的方法，涉及水产养殖业缓释施肥装置和肥水营养液及其制备方法以及污水处理厂剩余污泥的综合利用。
采用的技术方案是

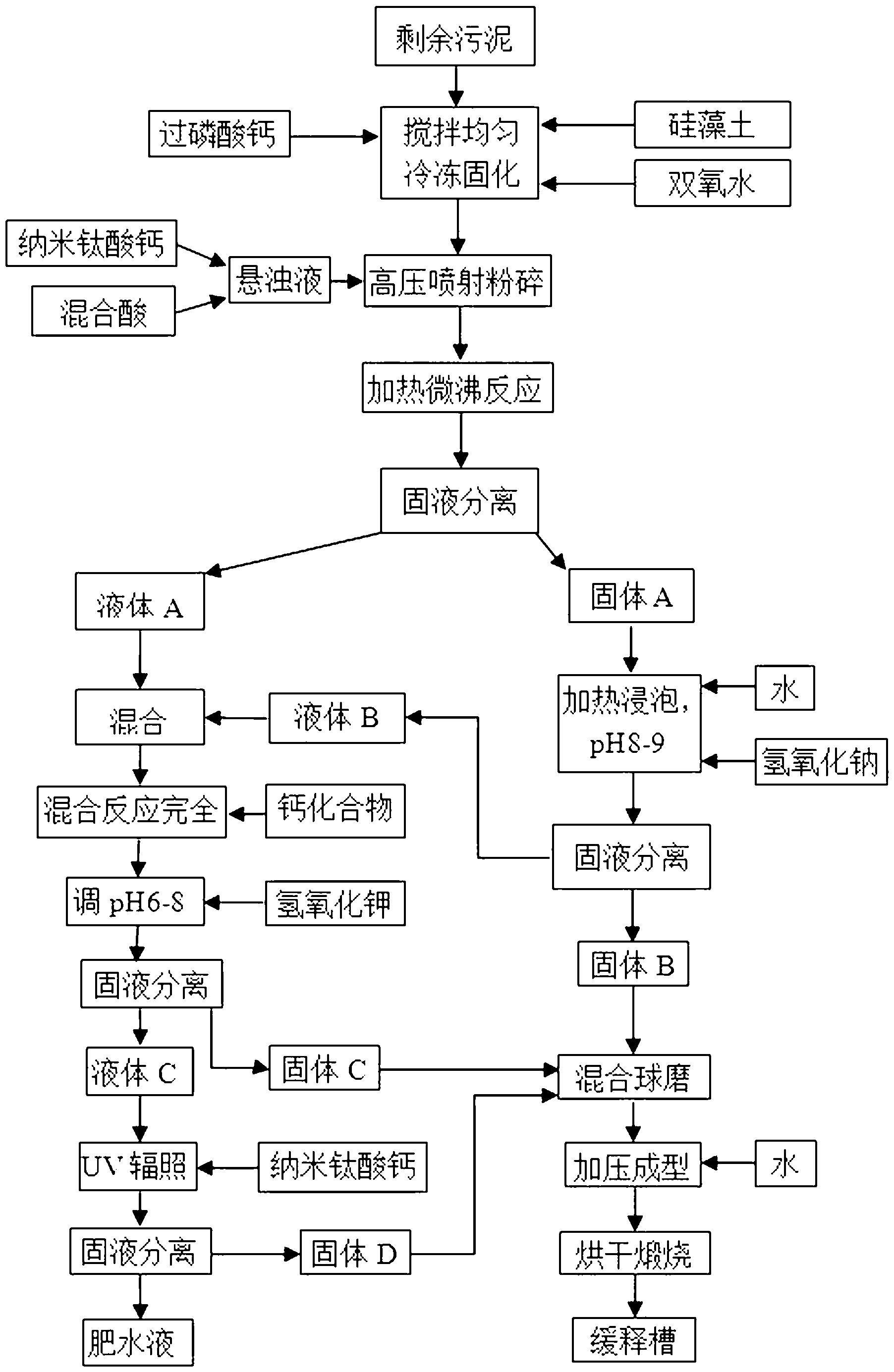

一种利用剩余污泥制备缓释槽和肥水液的方法，其特征在于，该方法包括如下步骤：
1)取新鲜的剩余污泥，调整含水率80-88%，加入污泥质量的5%-10%的过磷酸钙、10%-20%的硅藻土和10%-20%的质量百分含量为30%的双氧水，搅拌均匀，于﹣20-﹣8℃冷冻24h，得到冷冻固体污泥料，再按污泥质量和酸溶液体积比为1kg:1L，取含硝酸和硫酸的浓度分别为0.5-1 mol/L和0.25-0.5 mol/L混合酸溶液，加入污泥质量的0.1%-1%的纳米钛酸钙粉体，搅拌混合，分散均匀，制成纳米钛酸钙-混合酸的悬浊料液，加热至60-90℃，用高压喷枪，将混合酸悬浊料液以50-100m/s的喷射速度，喷入冷冻固体污泥料中，使冷冻污泥料粉碎融化，搅拌均匀，加热保持微沸30-60min，冷却到室温，固液分离，得到固体A和液体A;
2)将步骤1得到的固体A与等质量的水混合，搅拌均匀，加热至70-90℃，用氢氧化钠调整溶液的pH值8-9，浸泡1h，固液分离，得到液体B和固体B;
3)步骤1得到的液体A和步骤2得到的液体B混合，按钙的摩尔数与污泥中加入混合酸引入的氢离子摩尔数之比为0.4:1比例，加入钙的化合物，搅拌反应完全，再用氢氧化钾调整溶液的pH值为6-8，静置24h，固液分离，得到固体C和液体C;
4)将步骤3中得到的液体C中加入液体C质量的1%的纳米钛酸钙，置于波长为254nm，辐照强度为100μW/cm2 紫外光照射下，搅拌反应90-120min，固液分离，得到固体D和肥水液;
5)将步骤2得到的固体B、步骤3得到的固体C和步骤4得到的固体D混合，烘干，球磨0.5-8h，喷水润湿，制成泥坯，模具中加压12-28MPa，成型，制成一定规格的敞口容器，干燥，于烧成温度为950-1250℃煅烧，得到缓释槽。
所述的污泥为生化法处理生活污水过程中产生的剩余污泥。
所述的步骤3中的加入的钙的化合物为氧化钙、氢氧化钙、碳酸钙、方解石、石灰石中的一种或几种。
所述的步骤5中煅烧方法为：以3℃/min的升温速度升到300 ℃, 并在此温度下保温30 min。再以5℃/min的速度继续升温到烧成温度, 并保温10-20 min，炉内冷却到室温。
本发明的优点：
本发明利用剩余污泥制备了水产养殖业使用的缓释肥水槽和肥水液体肥料，污泥中各成分均得以利用，无二次污染，制备的肥水液加入肥水缓释槽中，肥水液通过槽壁的微孔，缓慢连续释放到水体中，使得肥效有效利用，微生物生长均匀持续，肥水效果好，成本低，同时缓释槽具有吸附水中重金属功能。具有很高的环境效益和经济效益。
