申请日2017.02.06
公开(公告)日2017.05.10
IPC分类号F24F13/22; F24F13/24; F24F1/02
摘要

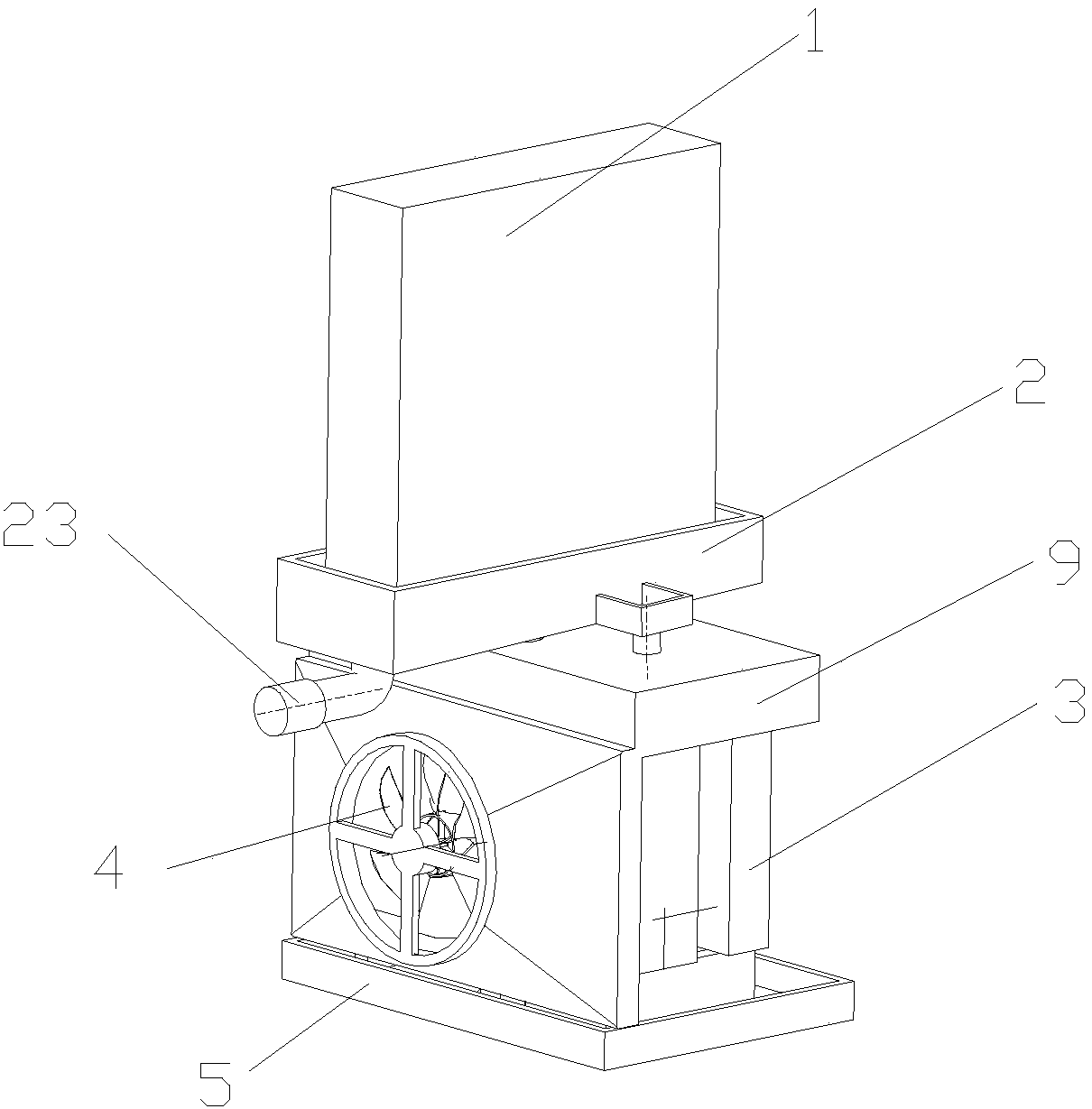

本发明提供一种移动空调的冷凝水处理系统及具有其的移动空调。该移动空调的冷凝水处理系统包括蒸发器、接水盘、冷凝器、风机、水箱、打水装置和抽水泵;接水盘安装在蒸发器的下方，冷凝器安装在接水盘的下方，水箱安装在冷凝器的下方;风机安装在冷凝器的一侧;冷凝器设有供冷凝水通过的水路，所述接水盘设有第一排水口，第一排水口与冷凝器的水路的一端连通;冷凝器的水路的另一端与水箱的内部连通;打水装置和抽水泵均设置在水箱内;打水装置位于水路的另一端的下方;抽水泵的出水口设置有水管，水管的出水口与打水装置的叶轮相对设置。本发明具有有效降低噪音、提高雾化效率和提高能效等优点。
权利要求书
1.一种移动空调的冷凝水处理系统，其特征在于，包括蒸发器、接水盘、冷凝器、风机、水箱、打水装置和抽水泵;
所述接水盘安装在蒸发器的下方，冷凝器安装在接水盘的下方，水箱安装在冷凝器的下方，用于收集蒸发器产生的冷凝水;风机安装在冷凝器的一侧;
所述冷凝器上设有供冷凝水通过的水路，所述接水盘上设有第一排水口，所述第一排水口与冷凝器的水路的一端连通;冷凝器的水路的另一端与水箱的内部连通;
打水装置和抽水泵均设置在水箱内;打水装置位于水路的另一端的下方，打水装置的叶轮相对于水箱中的冷凝水悬空设置;抽水泵的入水口伸入水箱中的冷凝水内，抽水泵的出水口连通设置有水管，水管的出水口与打水装置的叶轮相对设置。
2.根据权利要求1所述一种移动空调的冷凝水处理系统，其特征在于，所述打水装置还包括支撑架和第二电机，支撑架的底端固定在水箱的底面上，第二电机设置在支撑架的顶部，第二电机的输出端与叶轮连接，叶轮相对于水箱中的冷凝水悬空且竖直设置。
3.根据权利要求2所述一种移动空调的冷凝水处理系统，其特征在于，所述水管90度弯头形，水管的入水口与抽水泵的出水口连接，水管的出水口与叶轮正对设置，水箱中的水经抽水泵从水管喷出打在叶轮上。
4.根据权利要求3所述一种移动空调的冷凝水处理系统，其特征在于，水管喷出的冷凝水的喷射方向与叶轮所在的平面垂直。
5.根据权利要求1所述一种移动空调的冷凝水处理系统，其特征在于，所述水箱的底面上还设有用于支撑水管的支撑部，支撑部的底端与水箱的底面固定连接或一体成型，支撑部的顶部设有通孔，水管的出水口从支撑部的顶端的通孔穿过。
6.根据权利要求1所述一种移动空调的冷凝水处理系统，其特征在于，所述冷凝器的水路为由冷凝器的翅片与翅片之间的间隙所形成的供冷凝水通过的通道;所述打水装置的数量为一个或多个;每个打水装置均位于所述通道的下方。
7.根据权利要求1所述一种移动空调的冷凝水处理系统，其特征在于，还包括安装架，所述接水盘安装在安装架的上表面，冷凝器安装在安装架内，所述安装架的一侧上具有通风口，风机安装在安装架的内部且位于通风口处。
8.根据权利要求7所述一种移动空调的冷凝水处理系统，其特征在于，所述风机包括第一电机和风叶，第一电机固定在安装架的侧壁上，第一电机的输出端与风叶连接。
9.根据权利要求1所述一种移动空调的冷凝水处理系统，其特征在于，所述接水盘上还设有第二排水口，第二排水口处设置有水塞，水塞可打开或关闭第二排水口。
10.根据权利要求9所述一种移动空调的冷凝水处理系统，其特征在于，所述接水盘的底面为倾斜的斜面，第一排水口和第二排水口均设置在接水盘的底面上，第一排水口高于第二排水口。
11.根据权利要求1-10任一项所述一种移动空调的冷凝水处理系统，其特征在于，还包括排水泵，所述排水泵设置在水箱内;排水泵的出水口连通有排水管，排水管的出水口伸出水箱外。
12.一种移动空调，其特征在于，包括权利要求1-11任一项所述移动空调的冷凝水处理系统。
说明书
一种移动空调的冷凝水处理系统及具有其的移动空调
技术领域
本发明属于空调技术领域，尤其涉及一种移动空调的冷凝水处理系统及具有其的移动空调。
背景技术
移动空调设备运行的过程中，当蒸发器的表面温度低于空气的露点温度时，在蒸发器的表面就会形成冷凝水。冷凝水的不合理排放或回收，一方面导致了冷量的浪费，另一方面，会影响移动空调的环境。一般，会设置用于回收冷凝水的水箱并且在水箱中设置打水装置，通过打水装置将水箱中的冷凝水打到在冷凝器上，利用冷凝器使冷凝水气化成水蒸气，从而提高雾化效率。但是，由于打水装置的叶轮是部分与水箱中的冷凝水接触的，在进行打水的过程中，叶轮旋转导致水箱中的冷凝水甩出又落下，产生打水的声音，存在噪音比较大的问题。
发明内容
鉴于现有技术所存在的问题，本发明提供一种移动空调的冷凝水处理系统及具有其的移动空调，通过合理的设置，具有有效降低噪音、提高雾化效率和提高能效等优点。
本发明解决上述技术问题的技术方案如下：
一种移动空调的冷凝水处理系统，包括蒸发器、接水盘、冷凝器、风机、水箱、打水装置和抽水泵;
所述接水盘安装在蒸发器的下方，冷凝器安装在接水盘的下方，水箱安装在冷凝器的下方，用于收集蒸发器产生的冷凝水;风机安装在冷凝器的一侧;
所述冷凝器上设有供冷凝水通过的水路，所述接水盘上设有第一排水口，所述第一排水口与冷凝器的水路的一端连通;冷凝器的水路的另一端与水箱的内部连通;
打水装置和抽水泵均设置在水箱内;打水装置位于水路的另一端的下方,打水装置的叶轮相对于水箱中的冷凝水悬空设置;抽水泵的入水口伸入水箱中的冷凝水内，抽水泵的出水口连通设置有水管，水管的出水口与打水装置的叶轮相对设置。
本发明的有益效果是：
本发明所述移动空调的冷凝水处理系统，通过合理的设置，具有有效降低噪音、提高雾化效率和提高能效等优点。
在制冷模式情况下，蒸发器产生的冷凝水经接水盘的第一排水口进入到冷凝器的水路，并通过冷凝器的水路进入到水箱中，水箱中的冷凝水通过抽水泵以及与抽水泵连接的水管并从水管中喷出，冷凝水喷到打水装置的叶轮的位置处，冷凝水进一步被打水装置的叶轮打到冷凝器处，利用冷凝器的温度将冷凝水气化成水蒸气，风机产生的风将气化后的水蒸气吹出。
打水装置的叶轮相对于水箱中的冷凝水悬空设置，可以避免在打水过程中叶轮将冷凝水扬起或落下产生的噪音。通过抽水泵以及水管的设置还可以进一步提高冷凝水的雾化效果，从而提高移动空调的能效。
在上述技术方案的基础上，本发明还可以做如下改进。
进一步，所述打水装置还包括支撑架和第二电机，支撑架的底端固定在水箱的底面上，第二电机设置在支撑架的顶部，第二电机的输出端与叶轮连接，叶轮相对于水箱中的冷凝水悬空且竖直设置。
采用上述方案的有益效果是：支撑架起固定支撑作用，第二电机用于带动叶轮旋转，叶轮在旋转的过程中将从水管中喷出的冷凝水打到冷凝器处。
进一步，所述水管呈90度弯头形，水管的入水口与抽水泵的出水口连接，水管的出水口与叶轮正对设置，水箱中的水经抽水泵从水管喷出打在叶轮上。
采用上述方案的有益效果是：采用这样的设置可以使冷凝水从水管中喷出刚好喷到叶轮上，有利于进一步提高打水的效果，提高能效。
进一步，水管喷出的冷凝水的喷射方向与叶轮所在的平面垂直。
采用上述方案的有益效果是：
现有技术中一般通过叶轮的边缘与水箱中的冷凝水接触并进行打水，接触的面积有限并且需要水箱中储存有一定高度的冷凝水打水装置才可以开始打水工作。本发明中的设置，不需要考虑水箱中冷凝水的水量的多少，只要有冷凝水就可以利用打水装置进行打水操作。冷凝水经水管喷出后喷到叶轮的叶面上，冷凝水与叶轮的接触面积大，打水效率显著提高，从而提高了整个装置的能效。
进一步，所述水箱的底面上还设有用于支撑水管的支撑部，支撑部的底端与水箱的底面固定连接或一体成型，支撑部的顶部设有通孔，水管的出水口从支撑部的顶端的通孔穿过。
采用上述方案的有益效果是：支撑部可以对水管提供支撑的作用，同时起到固定水管的作用，防止水管在喷水的时候移动。
进一步，所述冷凝器的水路为由冷凝器的翅片与翅片之间的间隙所形成的供冷凝水通过的通道;所述打水装置的数量为一个或多个;每个打水装置均位于冷凝器的翅片与翅片之间的间隙所形成的供冷凝水通过的通道的下方。
采用上述方案的有益效果是：打水装置设置在供冷凝水通过的通道的下方，有利于将冷凝水打到冷凝器上，借助冷凝器的温度将冷凝水气化，提高能效。打水装置设有多个时，可以进一步提高打水的效果，提高能效。
进一步，还包括安装架，所述接水盘安装在安装架的上表面，冷凝器安装在安装架内，所述安装架的一侧上具有通风口，风机安装在安装架的内部且位于通风口处。
进一步，所述风机包括第一电机和风叶，第一电机的固定在安装架的侧壁上，第一电机的输出端与风叶连接。
采用上述方案的有益效果是：通过风机的设置，有利于空气与冷凝器的换热。
进一步，所述接水盘上还设有第二排水口，第二排水口处设置有水塞，水塞可打开或关闭第二排水口。
采用上述方案的有益效果是：在除湿模式时，如果接水盘的水量过多，可以将水塞从第二排水口移走，使蒸发器产生的冷凝水直接从第二排水口排出，满足了用户在除湿模式时排出冷凝水的使用需求。
进一步，所述接水盘的底面为倾斜的斜面，第一排水口和第二排水口均设置在接水盘的底面上，第一排水口高于第二排水口。
采用上述方案的有益效果是：利用高度差，可以使蒸发器产生的冷凝水优先从第二排水口流出。
进一步，还包括排水泵，所述排水泵设置在水箱内;排水泵的出水口连通有排水管，排水管的出水口伸出水箱外。
采用上述方案的有益效果是：
在制热模式情况下，此时，冷凝器切换为蒸发器，蒸发器切换为冷凝器。切换后的蒸发器产生的冷凝水可以直接被水箱收集，通过排水泵以及与排水泵连接的排水管，可以直接将水箱中的冷凝水排出水箱外。
本发明还提供一种移动空调包括上述移动空调的冷凝水处理系统。
采用上述方案的有益效果是：本发明所述移动空调具有有效降低噪音、提高雾化效率和提高能效等优点。
