申请日2017.04.25
公开(公告)日2017.07.25
IPC分类号C02F9/14; C02F103/32
摘要
本发明提供的一种白酒酿造废水处理系统，所述废水处理系统由依次相连的格栅井、调节池、混凝沉淀池、中间水池、上流式厌氧污泥床反应器、一级缺氧池、一级好氧池、二级缺氧池、二级好氧池、二沉池、消毒池组成。通过本发明提供的白酒酿造废水处理系统，工艺运行费用低，处理效果稳定，处理后的废水经检测最终出水各项指标均低于《发酵酒精和白酒工业水污染物排放标准》(GB27631—2011)的要求，可以直接向污水处理厂排放进行进一步处理。

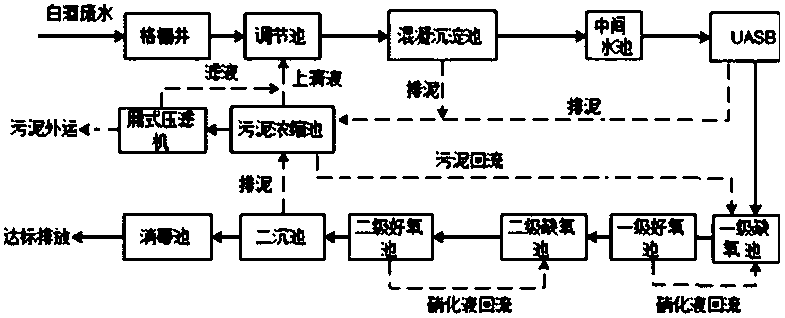

摘要附图
权利要求书
1.一种白酒酿造废水处理系统，其特征在于：所述废水处理系统由依次相连的格栅井、调节池、混凝沉淀池、中间水池、上流式厌氧污泥床反应器、一级缺氧池、一级好氧池、二级缺氧池、二级好氧池、二沉池和消毒池组成。
2.根据权利要求1所述的白酒酿造废水处理系统，其特征在于：所述混凝沉淀池、所述上流式厌氧污泥床反应器和所述二沉池分别与污泥浓缩池相连，所述污泥浓缩池与压滤机相连。
3.根据权利要求2所述的白酒酿造废水处理系统，其特征在于：
所述格栅井去除废水中的酒糟和大颗粒悬浮物后由提升泵提升至调节池均衡水质和水量;
所述调节池中的废水流入混凝沉淀池去除细微悬浮物和胶体颗粒;
所述混凝沉淀池中的废水溢流入中间水池临时储存并调节水量后保障后续工艺的废水供应;
所述中间水池的废水通过提升泵提升至上流式厌氧污泥床反应器降解有机物，同时杀灭致病菌;
所述上流式厌氧污泥床反应器中的废水依次流入所述一级缺氧池、所述一级好氧池、所述二级缺氧池和所述二级好氧池去除废水中的氮磷及有机物;
所述二级好氧池流出的废水流入所述二沉池进行固液分离后流入所述消毒池进行消毒处理后排入污水处理厂;
所述混凝沉淀池、所述上流式厌氧污泥床反应器和所述二沉池产生的污泥排入污泥浓缩池，进行浓缩后经所述压滤机压滤除水后进行填埋。
4.根据权利要求3所述的白酒酿造废水处理系统，其特征在于：所述一级好氧池和二级好氧池中含有硝化液，所述一级好氧池中的硝化液部分回流至所述一级缺氧池，所述二级好氧池中的硝化液部分回流至所述二级缺氧池。
5.根据权利要求3所述的白酒酿造废水处理系统，其特征在于：所述污泥浓缩池中的部分污泥回流至所述一级缺氧池，保持所述一级缺氧池内活性污泥浓度。
6.根据权利要求3所述的白酒酿造废水处理系统，其特征在于：所述污泥浓缩池中的上层清液和所述压滤机的滤液回流至所述调节池。
7.根据权利要求1~6中任意一项权利要求所述的白酒酿造废水处理系统，其特征在于：所述混凝沉淀池中含有混凝剂和碱。
8.根据权利要求7所述的白酒酿造废水处理系统，其特征在于：所述的混凝剂为聚丙烯酰胺和聚合氯化铝。
9.根据权利要求7所述的白酒酿造废水处理系统，其特征在于：所述的碱可以是氢氧化钠、氢氧化钾、碳酸钠、氧化钙和碳酸钙中的任意一种或是几种的组合。
10.根据权利要求7所述的白酒酿造废水处理系统，其特征在于：所述混凝沉淀池中废水的pH值为7~8。
说明书
一种白酒酿造废水处理系统
技术领域
本发明涉及废水处理领域，尤其涉及一种白酒酿造废水处理系统。
背景技术
我国白酒文化博大精深，酒类产品作为同时满足人们物质需求和精神需求的特殊商品与其产地的文化密切相连。饮酒不仅是一种物质享受，更是人们表达感情、增进友谊、扩大交往的情感载体，是人际关系中不可缺少的调剂。据统计，在2015年全国规模以上白酒企业1563家，全国白酒总产量1312.80万千升，销售收入5558.86亿元;白酒商品累计出口白酒数量16188.83千升，累计出口总额4.49亿美元。但白酒生产在创造物质财富、促进国民经济发展的同时也会产生大量的废水。
我国的白酒原料大多以小麦、玉米、高粱为主，在酿造过程中产生的废水主要包括生产过程中产生的蒸馏底锅水、曲盒清洗水、印曲废水、白酒糟废液、发酵池渗沥水、粮食浸泡水、蒸馏冷却水及设备清洗等废水。该类废水主要成分为氨基酸、低碳醇(乙醇和戊醇等)和脂肪酸，属于高浓度有机废水。该类废水具有化学需氧量(COD)浓度高、固体悬浮物(SS)含量大、可生化性强和成分复杂等特点。目前，国内白酒废水处理常采用厌氧-好氧生化法进行处理。但现阶段仍缺乏经济合理、技术成熟的组合工艺处理此类废水。
因此，寻找一种脱氮除磷效果好、投资和运行成本低，因地制宜、操作管理简单，并能产生一定经济和环境效益的组合工艺，对解决规模化白酒废水造成的环境污染问题尤为重要。
发明内容
为解决上述技术问题，本发明提供了一种白酒酿造废水处理系统，所述废水处理系统由依次相连的格栅井、调节池、混凝沉淀池、中间水池、上流式厌氧污泥床反应器、一级缺氧池、一级好氧池、二级缺氧池、二级好氧池、二沉池和消毒池组成。
其中，所述混凝沉淀池、所述上流式厌氧污泥床反应器和所述二沉池分别与污泥浓缩池相连，所述污泥浓缩池与压滤机相连。
优选地，所述的压滤机为厢式压滤机或板框压滤机。
其中，
所述格栅井去除废水中的酒糟和大颗粒悬浮物后由提升泵提升至调节池均衡水质和水量;
所述调节池中的废水流入混凝沉淀池去除细微悬浮物和胶体颗粒;
所述混凝沉淀池中的废水溢流入中间水池临时储存并调节水量后保障后续工艺的废水供应;
所述中间水池的废水通过提升泵提升至上流式厌氧污泥床反应器降解有机物，同时杀灭致病菌;
所述上流式厌氧污泥床反应器中的废水依次流入所述一级缺氧池、所述一级好氧池、所述二级缺氧池和所述二级好氧池去除废水中的氮磷及有机物;
所述二级好氧池流出的废水流入所述二沉池进行固液分离后流入所述消毒池进行消毒处理后排入污水处理厂;
所述混凝沉淀池、所述上流式厌氧污泥床反应器和所述二沉池产生的污泥排入污泥浓缩池，进行浓缩后经所述压滤机压滤除水后进行填埋。
其中，所述一级好氧池和二级好氧池中含有硝化液，所述一级好氧池中的硝化液部分回流至所述一级缺氧池，所述二级好氧池中的硝化液部分回流至所述二级缺氧池。
其中，所述污泥浓缩池中的部分污泥回流至所述一级缺氧池，保持所述一级缺氧池内活性污泥浓度。
其中，所述污泥浓缩池中的上层清液和所述压滤机的滤液回流至所述调节池。
其中，所述混凝沉淀池中含有混凝剂和碱。
其中，所述的混凝剂为聚丙烯酰胺和聚合氯化铝。
其中，所述的碱可以是氢氧化钠、氢氧化钾、碳酸钠、氧化钙和碳酸钙中的任意一种或是几种的组合。
其中，所述混凝沉淀池中废水的pH值为7~8。
本发明的有益效果：
本发明提供的一种白酒酿造废水处理系统，第一方面通过混凝池与沉淀池合建，减少占地面积，减少投资，混凝池的水通过隔墙直接流入沉淀区可以提高沉淀分离效果;另外，在混凝沉淀池加入混凝剂聚丙烯酰胺和聚合氯化铝，利用聚丙烯酰胺和聚合氯化铝的吸附和絮凝作用去除废水中的细微悬浮物和胶体颗粒。
第二方面将废水通过上流式厌氧污泥床反应器对废水进行处理，去除了废水中的大部分有机污染物，减少水质对后续工艺的冲击负荷，保证后续生物处理工艺的正常运行，产生的大量沼气可作为能源使用;另外，厌氧发酵作用可以杀死大量的大肠杆菌、致病细菌和部分病毒，减轻后续消毒池的处理负荷。
第三方面通过两级缺氧/好氧串联工艺处理，采用活性污泥去除磷，生物膜法脱除氮，针对聚磷菌和脱氮菌的不同增殖特性，通过控制污泥泥龄、水力停留时间、好氧段混合液的回流比等运行参数克服了传统工艺在脱氮除磷过程中存在的不足、硝酸盐干扰、污泥泥龄难以兼顾脱氮菌和聚磷菌的问题，实现了高效脱氮除磷。
通过本发明提供的白酒酿造废水处理系统，工艺运行费用低，处理效果稳定，处理后的废水经检测最终出水各项指标均低于《发酵酒精和白酒工业水污染物排放标准》(GB27631—2011)的要求，可以直接向污水处理厂排放进行进一步处理。
