申请日2017.03.30
公开(公告)日2017.07.18
IPC分类号C02F1/04; B01D1/24; B01D1/14; B01D1/30; B01D46/02; B01D50/00; C02F103/34
摘要
本发明公开了一种安全低耗处理工业含盐废水结晶母液的工艺装置，包括离心喷雾干燥机，离心喷雾干燥机的进料端通过管道连接含盐结晶母液的结晶单元、通过管道连接热空气源;离心喷雾干燥机的气体出料端通过管道依次连接旋风分离器和布袋除尘器，布袋除尘器的气体出料端通过管道安装文丘里洗涤器和气液分离器。本发明利用热风炉对空气进行加热，结晶母液则通过喷雾干燥机进行雾化，并通过与热空气并流接触，快速干燥为杂盐，该装置能有效的对工业废水中结晶母液进行处理，降低了后续处理的量，避免了对环境的污染。

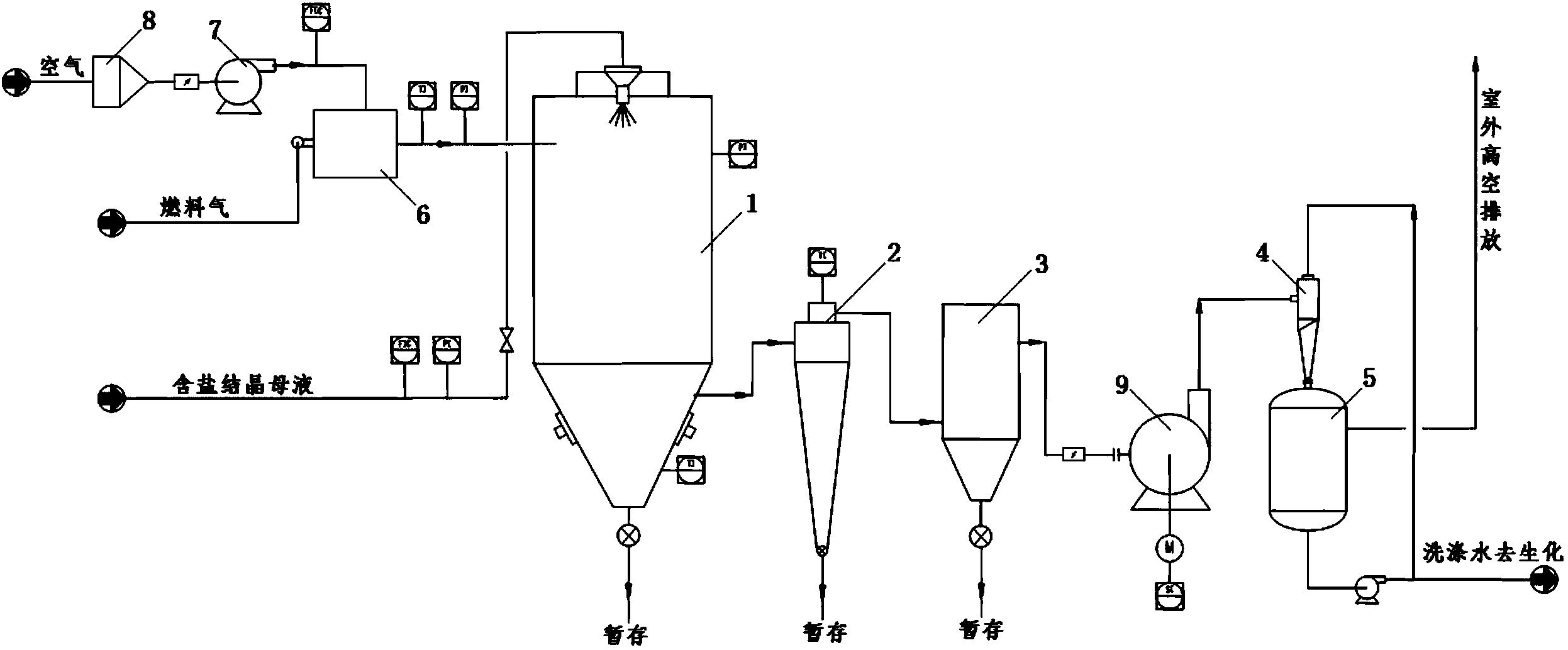

摘要附图
权利要求书
1.一种安全低耗处理工业含盐废水结晶母液的工艺装置，包括离心喷雾干燥机，其特征在于：
所述离心喷雾干燥机的进料端通过管道连接含盐结晶母液的结晶单元、通过管道连接热空气源;离心喷雾干燥机的气体出料端通过管道依次连接旋风分离器和布袋除尘器，布袋除尘器的气体出料端通过管道安装文丘里洗涤器和气液分离器;
热空气进入离心喷雾干燥机顶部的空气分配器后呈螺旋状均匀地进入离心喷雾干燥机的干燥室、含盐结晶母液进入离心喷雾干燥机顶部的的高速离心雾化器形成极细微的雾状液珠进入离心喷雾干燥机的干燥室，热空气与雾状的含盐结晶母液接触并在极短的时间内可干燥为杂盐，杂盐连续地由离心喷雾干燥机底部、旋风除尘器和袋式除尘器的底部排出并暂存，废气由引风机经文丘里洗涤器洗涤后达标高空排放，少量的尾气经气液分离器由洗涤水送生化装置处理。
2.根据权利要求1所述的一种安全低耗处理工业含盐废水结晶母液的工艺装置，其特征在于：
所述热空气源由燃气热风炉燃气产生，燃气热风炉连接鼓风机和空气过滤装置，空气经过空气过滤装置后，经鼓风机送入燃气热风炉中加热送入离心喷雾干燥机。
3.根据权利要求1所述的一种安全低耗处理工业含盐废水结晶母液的工艺装置，其特征在于：
所述布袋除尘器和文丘里洗涤器之间的管道上设置引风机。
4.根据权利要求1所述的一种安全低耗处理工业含盐废水结晶母液的工艺装置，其特征在于：
所述文丘里洗涤器和气液分离器呈上下结构布置、尾首连通。
5.根据权利要求1所述的一种安全低耗处理工业含盐废水结晶母液的工艺装置，其特征在于：
所述离心喷雾干燥机的雾化器喷头采用双相钢制作。
说明书
一种安全低耗处理工业含盐废水结晶母液的工艺装置
技术领域：
本发明涉及煤化工排放技术领域，具体的是一种安全低耗处理工业含盐废水结晶母液的工艺装置。
背景技术：
煤化工过程是将煤炭转换为气体、液体和固体产品或半产品，而后进一步加工成化工、能源产品的工业。同时，我国的能源实际特点是缺油、少气、煤炭资源相对丰富，而且煤炭价格相对低廉，因此煤化工行业在中国有着巨大的市场需求和发展机遇。新型煤化工产业将在中国能源的可持续过程中扮演重要的角色，对今后中国减轻燃煤造成的环境污染，降低对进口石油的依赖，发展国内经济有着重大的意义。
但伴随着机遇的往往是亟待解决的问题。新型煤化工耗水量巨大，年用水量通常高达几千万立方米甚至更高，煤化工的快速发展引发了区域水资源的失衡。因此煤化工废水零排放成为了解决这一问题的唯一途径。在零排放技术的发展进程中，越来越多的专家和学者关注到，零排放技术的难点与重点往往并不在水的回收，而是在最终固体废盐的资源化利用，以及废水中有机物的处理上。
就国内目前已在运行的煤化工项目而言，已有两到三家实现了煤化工项目的“废水零排放”，但是同样存在着严重缺陷;以已经成功运行的内蒙古某项目而言，已经实现了结晶盐的产出。但是针对结晶装置排出的母液却没有得到很好的解决。目前该项目采取的措施是将母液直接循环至前端系统中，导致多种杂质富集，操作不稳定，回收冷凝液水质达标困难，同时产出结晶盐呈褐色，盐组分不纯等现象，无法完成水分及固体盐的资源化。这种情况若得不到合理改善，对环境造成影响的同时，也会严重影响工厂的经济效益。
针对煤化工废水的结晶母液，目前较为稳妥的处理方式为进行焚烧处理。但是由于煤化工废水结晶母液中含盐量非常高，特别是氯离子含量较高的特点，导致焚烧装置的设备材质较高，投资费用大大提升;同时由于结晶母液中含有大量的COD杂质，为避免焚烧过程中产生二噁英等有毒物质形成二次污染，因此导致焚烧装置的操作工况极为苛刻，极大的增加了装置的运行费用。因此无论是投资费用，还是运行费用，都严重的限制了焚烧工艺在煤化工废水结晶母液处置中的应用。
发明内容：
本发明的目的是为了解决现有技术的不足，提供了一种安全低耗处理工业含盐废水结晶母液的工艺装置。
本发明采用的技术方案为：
一种安全低耗处理工业含盐废水结晶母液的工艺装置，包括离心喷雾干燥机，其特征在于：
所述离心喷雾干燥机的进料端通过管道连接含盐结晶母液的结晶单元、通过管道连接热空气源;离心喷雾干燥机的气体出料端通过管道依次连接旋风分离器和布袋除尘器，布袋除尘器的气体出料端通过管道安装文丘里洗涤器和气液分离器;
热空气进入离心喷雾干燥机顶部的空气分配器后呈螺旋状均匀地进入离心喷雾干燥机的干燥室、含盐结晶母液进入离心喷雾干燥机顶部的的高速离心雾化器形成极细微的雾状液珠进入离心喷雾干燥机的干燥室，热空气与雾状的含盐结晶母液接触并在极短的时间内可干燥为杂盐，杂盐连续地由离心喷雾干燥机底部、旋风除尘器和袋式除尘器的底部排出并暂存，废气由引风机经文丘里洗涤器洗涤后达标高空排放，少量的尾气经气液分离器由洗涤水送生化装置处理。
所述的一种安全低耗处理工业含盐废水结晶母液的工艺装置，其特征在于：
所述热空气源由燃气热风炉燃气产生，燃气热风炉连接鼓风机和空气过滤装置，空气经过空气过滤装置后，经鼓风机送入燃气热风炉中加热送入离心喷雾干燥机。
所述的一种安全低耗处理工业含盐废水结晶母液的工艺装置，其特征在于：
所述布袋除尘器和文丘里洗涤器之间的管道上设置引风机。
所述的一种安全低耗处理工业含盐废水结晶母液的工艺装置，其特征在于：
所述文丘里洗涤器和气液分离器呈上下结构布置、尾首连通。
所述的一种安全低耗处理工业含盐废水结晶母液的工艺装置，其特征在于：
所述离心喷雾干燥机的雾化器喷头采用双相钢制作。
与现有技术相比，本发明的有益效果在于：
本发明引入了喷雾干燥技术，解决了结晶母液无法外排，系统无法稳定运行的缺点;也克服了母液焚烧等方案，高投资高运行费用的局限性，且喷雾干燥技术的成熟性，也充分保证了对结晶母液处理的稳定性;
本发明利用热风炉对空气进行加热，结晶母液则通过喷雾干燥机进行雾化，并通过与热空气并流接触，快速干燥为杂盐，该装置能有效的对工业废水中结晶母液进行处理，降低了后续处理的量，避免了对环境的污染。
