申请日2017.06.21
公开(公告)日2017.09.26
IPC分类号C02F1/48
摘要
本发明涉及一种公开(公告)号CN107200386A处理系统，包括污水池以及通过污水输送管道与污水池连通的抽水泵，抽水泵的输出端连通输送管道的输入端，输送管道内设有一轮轴，轮轴上间隔设有多根电磁铁片，抽水泵的出口处设有与抽水泵出口同轴的第一轴孔，输送管道内设有与第一轴孔同轴的第二轴孔，轮轴的两端分别通过轴承与第一轴孔和第二轴孔连接，输送管道的输出端分别连通有第一管路和第二管路，第一管路与第二管路通过水流换向阀与输送管道的输出端连接，第一管路的输出端连接一收集池，第二管路的输出端连接一净水池。本申请通过在抽水泵的输出端设置一具有电磁铁片的轮轴，并在轮轴的输出端设置有一控制两管路开关的水流换向阀，能够实现快速收集废铁屑。
权利要求书
1.一种污水处理系统，包括污水池以及通过污水输送管道与污水池连通的抽水泵，所述抽水泵的输出端连通输送管道的输入端，其特征在于，所述输送管道内设有一轮轴，所述轮轴上间隔设有多根电磁铁片，所述抽水泵的出口处设有与抽水泵出口同轴的第一轴孔，所述输送管道内设有与所述第一轴孔同轴的第二轴孔，所述轮轴的两端分别通过轴承与第一轴孔和第二轴孔连接，所述输送管道的输出端分别连通有第一管路和第二管路，所述第一管路与所述第二管路通过水流换向阀与输送管道的输出端连接，所述第一管路的输出端连接一收集池，所述第二管路的输出端连接一净水池。
2.根据权利要求1所述的污水处理系统，其特征在于，所述污水处理系统还包括控制单元，所述控制单元分别控制电磁铁片的通断电与水流换向阀的通断。
3.根据权利要求1所述的污水处理系统，其特征在于，所述电磁铁片远离轮轴的一端侧壁为具有预定倾角的表面，所述倾角方向为水流方向。
4.根据权利要求3所述的污水处理系统，其特征在于，倾斜表面的倾角为25°-35°。
5.根据权利要求1所述的污水处理系统，其特征在于，所述第一轴孔外圈与所述抽水泵出口处的内壁之间设有至少两根加强筋。
6.根据权利要求1所述的污水处理系统，其特征在于，所述第二轴孔外圈与所述输送管道内壁之间设有至少两根加强筋。
7.根据权利要求1所述的污水处理系统，其特征在于，所述输送管道的材料为铝。
8.根据权利要求7所述的污水处理系统，其特征在于，所述输送管道的外壁设有绝缘层。
说明书
一种污水处理系统
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污水处理系统。
背景技术
目前很多污水中含有废铁屑等金属，在金属资源日渐匮乏的今天，这无疑也是造成金属资源的浪费，同时也对水资源产生一定的污染，现阶段市场上对于这类事情的处理大多是增加过滤器，在使用一段时间后将过滤器取出进行清理，这种方法一般常会因处理不及时而造成管道堵塞，而且来回取出浪费时间且操作不方便。
发明内容
为解决上述技术问题，本发明为解决上述技术问题，提供一种具有分离污水中废铁屑的污水处理系统。
本发明的一种污水处理系统，包括污水池以及通过污水输送管道与污水池连通的抽水泵，所述抽水泵的输出端连通输送管道的输入端，所述输送管道内设有一轮轴，所述轮轴上间隔设有多根电磁铁片，所述抽水泵的出口处设有与抽水泵出口同轴的第一轴孔，所述输送管道内设有与所述第一轴孔同轴的第二轴孔，所述轮轴的两端分别通过轴承与第一轴孔和第二轴孔连接，所述输送管道的输出端分别连通有第一管路和第二管路，所述第一管路与所述第二管路通过水流换向阀与输送管道的输出端连接，所述第一管路的输出端连接一收集池，所述第二管路的输出端连接一净水池。
进一步的，所述污水处理系统还包括控制单元，所述控制单元分别控制电磁铁片的通断电与水流换向阀的通断。
进一步的，所述电磁铁片远离轮轴的一端侧壁为具有预定倾角的表面，所述倾角方向为水流方向。
进一步的，倾斜表面的倾角为25°-35°。
进一步的，所述第一轴孔外圈与所述抽水泵出口处的内壁之间设有至少两根加强筋。
进一步的，所述第二轴孔外圈与所述输送管道内壁之间设有至少两根加强筋。
进一步的，所述输送管道的材料为铝。
进一步的，所述输送管道的外壁设有绝缘层。
借由上述方案，本发明至少具有以下优点：
本申请通过在抽水泵的输出端设置一具有电磁铁片的轮轴，并在轮轴的输出端设置有一控制两管路开关的水流换向阀，能够实现快速收集废铁屑。

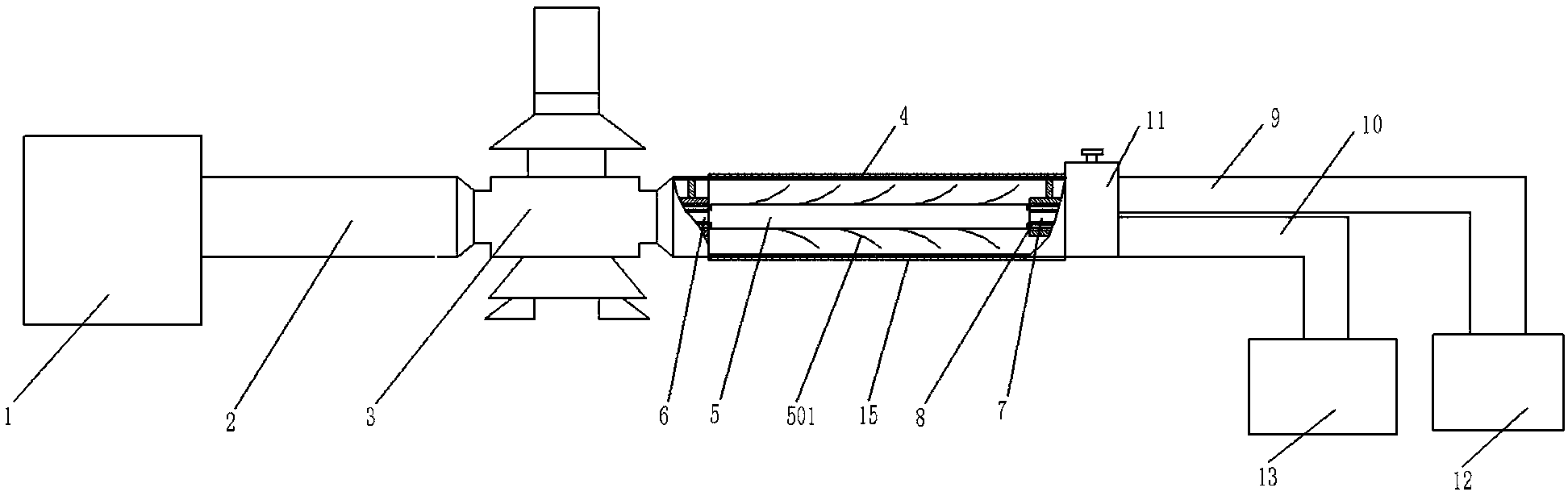

上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。
