申请日2017.04.15
公开(公告)日2017.08.04
IPC分类号E03C1/30
摘要
一种环保污水管道调节装置，包括管本体，所述管本体内侧壁上设置有耐磨层，所述管本体排料口处设置有排料板，所述排料板与密封垫连接，所述排料板与固定卡连接，所述管本体内部设置有固定架，所述固定架与排料杆连接，所述排料杆端部与圆锥块连接，所述排料杆上设置有螺旋叶片，所述排料杆上端通过驱动轮A、驱动轮B与驱动电机连接。本发明结构简单，主要用于污水管道中，防止管道易堵塞位置的畅通，保证整个管道的方便疏通，可有效起到抑制管道堵塞的作用。
权利要求书

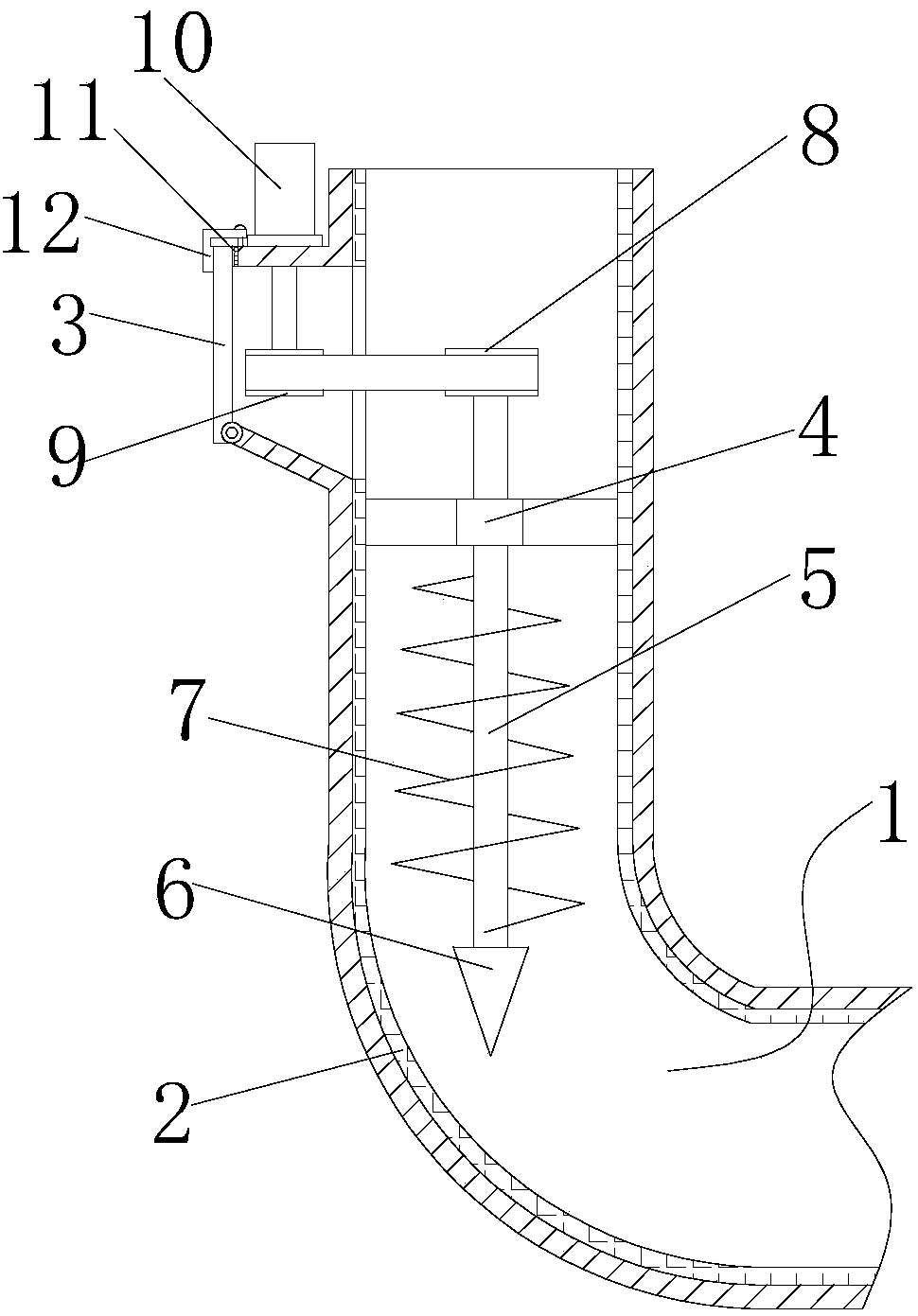

1.一种环保污水管道调节装置，包括管本体(1)，所述管本体(1)内侧壁上设置有耐磨层(2)，所述管本体(1)排料口处设置有排料板(3)，所述排料板(3)与密封垫(11)连接，所述排料板(3)与固定卡(12)连接，其特征在于：所述管本体(1)内部设置有固定架(4)，所述固定架(4)与排料杆(5)连接，所述排料杆(5)端部与圆锥块(6)连接，所述排料杆(5)上设置有螺旋叶片(7)，所述排料杆(5)上端通过驱动轮A(8)、驱动轮B(9)与驱动电机(10)连接。
2.根据权利要求1所述的一种环保污水管道调节装置，其特征在于：所述排料杆(5)端部与圆锥块(6)之间为焊接连接。
3.根据权利要求1所述的一种环保污水管道调节装置，其特征在于：所述圆锥块(6)呈圆锥状。
4.根据权利要求1所述的一种环保污水管道调节装置，其特征在于：所述螺旋叶片(7)与排料杆(5)之间为焊接连接。
5.根据权利要求1所述的一种环保污水管道调节装置，其特征在于：所述驱动电机(10)与管本体(1)之间为可拆卸连接。
说明书
一种环保污水管道调节装置
技术领域
本发明涉及建筑技术领域，尤其涉及一种环保污水管道调节装置。
背景技术
建筑是建筑物与构筑物的总称，是人们为了满足社会生活需要，利用所掌握的物质技术手段，并运用一定的科学规律、风水理念和美学法则创造的人工环境。建筑以木结构建筑为主，西方的传统建筑以砖石结构为主。现代的建筑则是以钢筋混凝土为主。
具有朴素淡雅的风格，主要以茅草、木材、砖瓦为建筑材料，以木架构为结构方式(柱、梁、枋、檩、椽等构件)，按照结构需要的实际大小、形状和间距组合在一起。这种建筑结构方式反映了古代宗法社会结构的清晰、有序和稳定。由于木质材质制作的梁柱不易形成巨大的内部空间，古代建筑便巧妙地利用外埠自然空间，组成庭院。
现有在污水管道使用中，由于污水中含有大量的漂浮物，很容易在管道下方出现堵塞的情况，特别是在折弯处，污水管道很容易堵塞，堵塞后需要工作人员进行疏通，非常不便。
发明内容
本发明的目的是为克服现有技术的技术问题，提供了一种环保污水管道调节装置。
为了解决上述技术问题，本发明采用如下技术方案：
一种环保污水管道调节装置，包括管本体，所述管本体内侧壁上设置有耐磨层，所述管本体排料口处设置有排料板，所述排料板与密封垫连接，所述排料板与固定卡连接，所述管本体内部设置有固定架，所述固定架与排料杆连接，所述排料杆端部与圆锥块连接，所述排料杆上设置有螺旋叶片，所述排料杆上端通过驱动轮A、驱动轮B与驱动电机连接。
作为本发明的优选技术方案，所述排料杆端部与圆锥块之间为焊接连接。
作为本发明的优选技术方案，所述圆锥块呈圆锥状。
作为本发明的优选技术方案，所述螺旋叶片与排料杆之间为焊接连接。
作为本发明的优选技术方案，所述驱动电机与管本体之间为可拆卸连接。
采用上述技术方案后，本发明具有如下优点：
本发明结构简单，主要用于污水管道中，防止管道易堵塞位置的畅通，保证整个管道的方便疏通，可有效起到抑制管道堵塞的作用。
