申请日2017.03.27
公开(公告)日2017.11.17
IPC分类号B01D29/56; B01D29/03
摘要
一种污水处理池，包括处理池本体，通过设置有过滤器和弧形过滤网，在向处理池本体中排入污水时，过滤器内置于处理池本体中，污水需要经过过滤器，过滤器能够将污水中的大杂质拦截下来，弧形过滤网通过卡接的方式可拆卸地安装在过滤器的下方，过滤器用于过滤污水中大的杂质，弧形过滤网用于过滤污水中小的杂质，通过设置有驱动器A和驱动器B，能够带动过滤器上下运动，当过滤器中的杂质积累较多需要清理时，驱动同步液压系统，使得驱动器A和驱动器B带动整个过滤器向上运动，然后清理出过滤器中积累的杂质，并将过滤网拆卸下来进行清理，不需要人工进入到污水处理池中，省时省力。
权利要求书

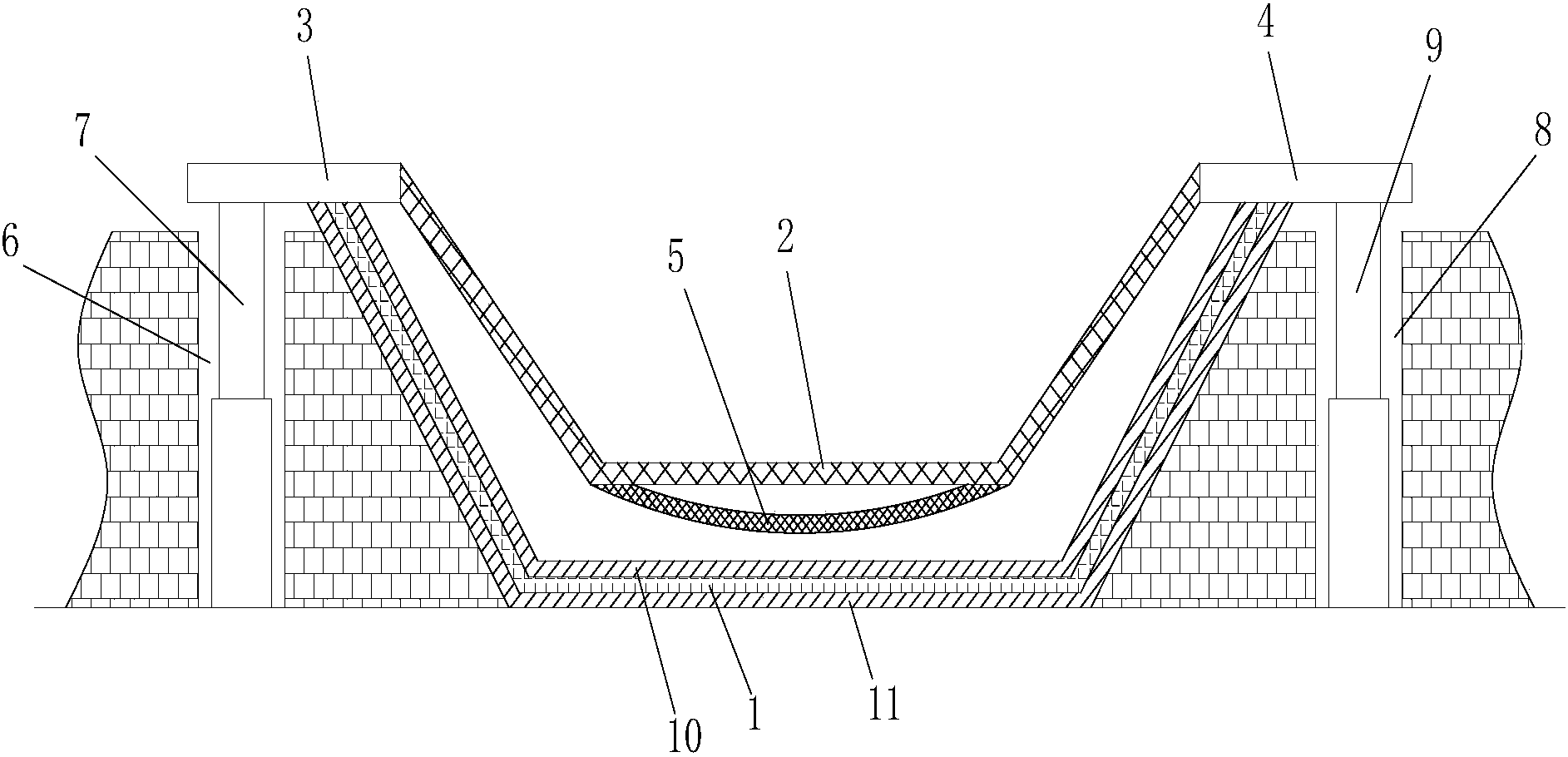

1.一种污水处理池，包括处理池本体(1)、与所述处理池本体(1)进口端相通的进水管、与所述处理池本体(1)出口端相通的出水管，所述处理池本体(1)的两端为斜坡，其特征在于：在所述处理池本体(1)内设置有过滤器(2)，所述过滤器(2)的两端为斜坡，并在所述过滤器(2)的上端一侧设置有横向板体A(3)，在所述过滤器(2)的上端另一侧设置有横向板体B(4)，并在所述过滤器(2)的下端设置有弧形过滤网(5);在所述处理池本体(1)的外周一侧挖有深坑A(6)，在所述深坑A(6)的底部安装有驱动器A(7)，所述驱动器A(7)的上端与所述横向板体A(3)的底端安装在一起，在所述处理池本体(1)的外周一侧挖有深坑B(8)，在所述深坑B(8)的底部安装有驱动器B(9)，所述驱动器B(9)的上端与所述横向板体B(4)的底端安装在一起;所述驱动器A(7)用于驱动横向板体A(3)，所述驱动器B(9)用于驱动横向板体B(4)。
2.根据权利要求1所述的一种污水处理池，其特征在于：在所述处理池本体(1)的外表面喷射有一层橡胶涂料隔离层(10)，在所述处理池本体(1)的底部设置有防渗层(11)。
3.根据权利要求1所述的一种污水处理池，其特征在于：所述过滤器(2)为过滤网，且所述过滤器(2)的网孔直径大于弧形过滤网(5)的网孔直径。
4.根据权利要求1所述的一种污水处理池，其特征在于：所述驱动器A(7)和驱动器B(9)均为单杆双作用式液压缸，且这两个液压缸由同步液压驱动系统控制。
说明书
一种污水处理池
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理池。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水处理与环境的好坏息息相关，在大型污水处理场所，需要用到污水处理池，污水中存在很多有害物质，会腐蚀污水处理池，常用过滤器过滤，过滤器在长期使用后，会沉积较多的污泥和杂质，污水处理池中的过滤器在水池中不易清洗，需找专门的人员进行清洗，费时费力还费钱。
发明内容
本实用新型的目的是：为了方便过滤器及滤网的清洗，提供一种污水处理池。
本实用新型的技术方案是：一种污水处理池，包括处理池本体、与所述处理池本体进口端相通的进水管、与所述处理池本体出口端相通的出水管，所述处理池本体的两端为斜坡，池壁所受到的外力大大减小。在所述处理池本体内设置有过滤器，所述过滤器的两端为斜坡，并在所述过滤器的上端一侧设置有横向板体A，在所述过滤器的上端另一侧设置有横向板体B，并在所述过滤器的下端设置有弧形过滤网;在所述处理池本体的外周一侧挖有深坑A，在所述深坑A的底部安装有驱动器A，所述驱动器A的上端与所述横向板体A的底端安装在一起，在所述处理池本体的外周一侧挖有深坑B，在所述深坑B的底部安装有驱动器B，所述驱动器B的上端与所述横向板体B的底端安装在一起;所述驱动器A用于驱动横向板体A，所述驱动器B用于驱动横向板体B。
在所述处理池本体的外表面喷射有一层橡胶涂料隔离层，橡胶涂料隔离层具有良好的抗腐蚀能力和抗化学性，能提高污水处理池的使用寿命。在所述处理池本体的底部设置有防渗层，防渗层由防渗膜组成，防止处理池本体中的污水渗透到地下。
所述过滤器为过滤网，且所述过滤器的网孔直径大于弧形过滤网的网孔直径。过滤器用于过滤污水中大的杂质，弧形过滤网用于过滤污水中小的杂质。
所述驱动器A和驱动器B均为单杆双作用式液压缸，且这两个液压缸由同步液压驱动系统控制。
弧形过滤网通过卡接的方式可拆卸地安装在过滤器的下方，在弧形过滤网的外侧边缘设置有卡扣，卡扣一端卡在弧形过滤网的边缘，在使用时，卡扣打开，将卡扣的另一端直接卡在过滤器的网孔中，然后将卡扣扣合，能够防止弧形过滤网掉落下来。在清洗的时候，直接将卡扣拆下来即可。
有益效果
1.通过设置有过滤器和弧形过滤网，在向处理池本体中排入污水时，过滤器内置于处理池本体中，污水需要经过过滤器，过滤器能够将污水中的大杂质拦截下来，弧形过滤网通过卡接的方式可拆卸地安装在过滤器的下方，过滤器用于过滤污水中大的杂质，弧形过滤网用于过滤污水中小的杂质，通过设置有驱动器A和驱动器B，能够带动过滤器上下运动，当过滤器中的杂质积累较多需要清理时，驱动同步液压系统，使得驱动器A和驱动器B带动整个过滤器向上运动，然后清理出过滤器中积累的杂质，并将过滤网拆卸下来进行清理，不需要人工进入到污水处理池中，省时省力。
