申请日2017.04.17
公开(公告)日2017.12.01
IPC分类号C02F9/02
摘要
本实用新型公开了一种园林污水处理装置，包括隔板和第一过滤网，所述进水槽通过PVC连接管连接在储水池的外侧，且储水池的内腔顶端安装有过滤网，所述储水池位于第二基体的顶侧，且储水池通过高位引水管与污水处理池相连接，所述污水处理池的内腔左侧安装有两处隔板，且污水处理池的内腔的右侧安装有过滤板，所述出水口设在污水处理池的右侧顶面上，且污水处理池位于第一基体的顶面上，将进水槽与储水池进行管道连接，使园林地表污水从多个方向经进水槽流入到储水池内，进行保存，在结构的右侧设有污水处理池，当储水池内的存水量达到一定高度时，自行流入到污水处理池内，进行多级过滤沉淀处理，最终得到满足地表喷洒装置所用的水。
权利要求书

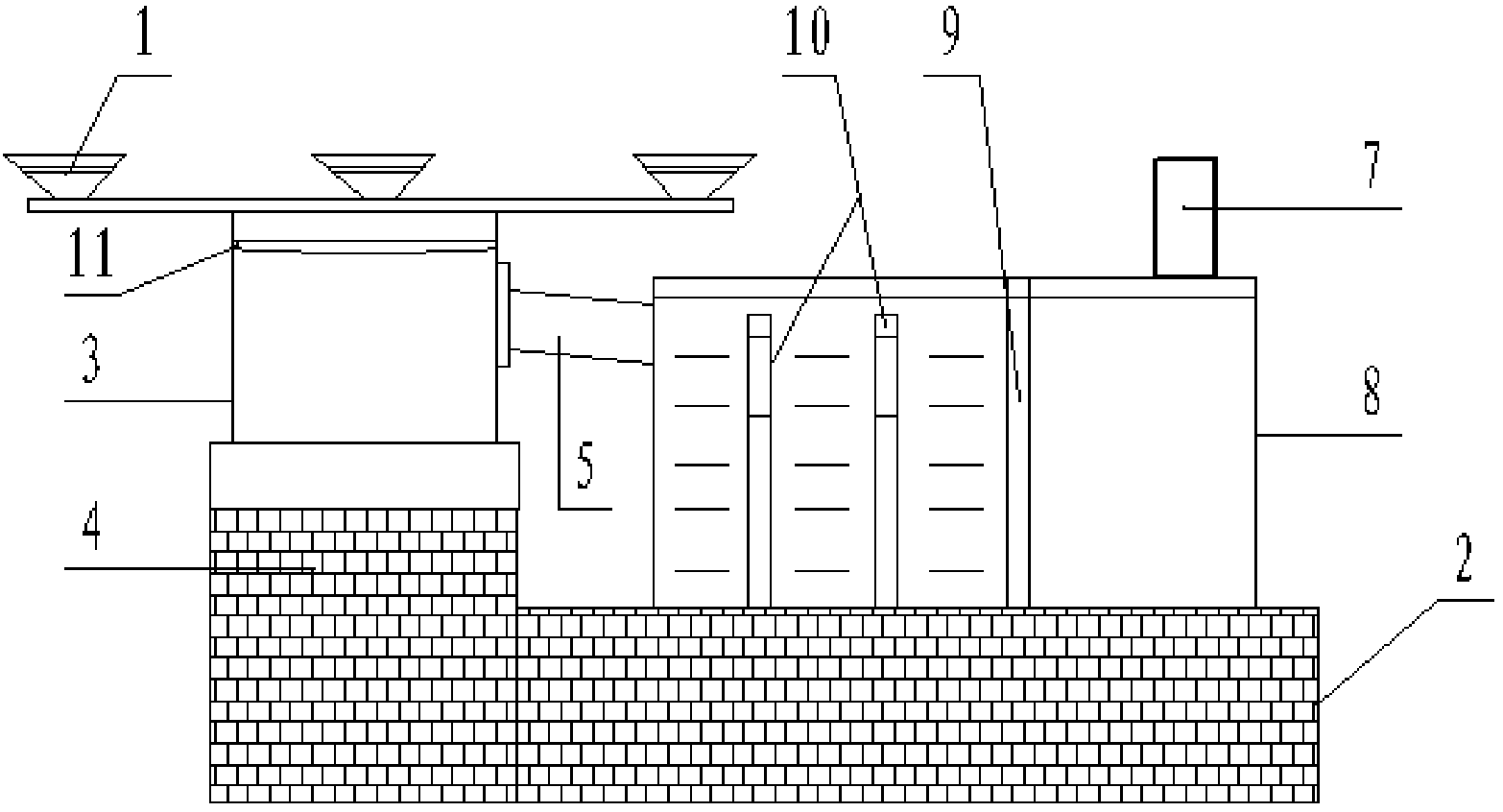

1.一种园林污水处理装置，包括进水槽(1)、第一基体(2)、储水池(3)、第二基体(4)、高位引水管(5)、PVC连接管(6)、出水口(7)、污水处理池(8)、过滤板(9)、隔板(10)和第一过滤网(11)，其特征在于：所述进水槽(1)通过PVC连接管(6)连接在储水池(3)的外侧，且储水池(3)的内腔顶端安装有第一过滤网(11)，所述储水池(3)位于第二基体(4)的顶侧，且储水池(3)通过高位引水管(5)与污水处理池(8)相连接，所述污水处理池(8)的内腔左侧安装有两处隔板(10)，且污水处理池(8)的内腔的右侧安装有过滤板(9)，所述出水口(7)设在污水处理池(8)的右侧顶面上，且污水处理池(8)位于第一基体(2)的顶面上。
2.根据权利要求1所述的一种园林污水处理装置，其特征在于：所述第一过滤网(11)为网兜结构。
3.根据权利要求1所述的一种园林污水处理装置，其特征在于：所述进水槽(1)为多处，呈环形排列在储水池(3)池口的四周，且进水槽(1)的外周设有圆弧面接口。
4.根据权利要求1所述的一种园林污水处理装置，其特征在于：所述储水池(3)和污水处理池(8)跟着第二基体(4)和第一基体(2)埋在地下，仅进水槽(1)和出水口(7)位于地上。
5.根据权利要求1所述的一种园林污水处理装置，其特征在于：所述污水处理池(8)为长方形砖砌结构，且内壁设有步行台阶。
说明书
一种园林污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种园林污水处理装置。
背景技术
在一定的地域运用工程技术和艺术手段，通过改造地形(或进一步筑山、叠石、理水)、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。
园林采用地上自动喷洒装置进行浇灌时，由于地面不平整等原因，容易造成水分浪费，人工收集的水分重新利用喷洒装置喷洒时，由于水中含有大量沙石容易对喷洒设备进行污堵，影响正常浇灌喷洒。
实用新型内容
本实用新型的目的在于提供一种园林污水处理装置，以解决上述背景技术中提出的：园林采用地上自动喷洒装置进行浇灌时，由于地面不平整等原因，容易造成水分浪费，人工收集的水分重新利用喷洒装置喷洒时，由于水中含有大量沙石容易对喷洒设备进行污堵，影响正常浇灌喷洒的问题。
为实现上述目的，本实用新型提供如下技术方案：一种园林污水处理装置，包括进水槽、第一基体、储水池、第二基体、高位引水管、PVC连接管、出水口、污水处理池、过滤板、隔板和第一过滤网，所述进水槽通过PVC连接管连接在储水池的外侧，且储水池的内腔顶端安装有过滤网，所述储水池位于第二基体的顶侧，且储水池通过高位引水管与污水处理池相连接，所述污水处理池的内腔左侧安装有两处隔板，且污水处理池的内腔的右侧安装有过滤板，所述出水口设在污水处理池的右侧顶面上，且污水处理池位于第一基体的顶面上。
优选的，所述第一过滤网为网兜结构。
优选的，所述进水槽为多处，呈环形排列在储水池池口的四周，且进水槽的外周设有圆弧面接口。
优选的，所述储水池和污水处理池跟着第二基体和第一基体埋在地下，仅进水槽和出水口位于地上。
优选的，所述污水处理池为长方形砖砌结构，且内壁设有步行台阶。
与现有技术相比，本实用新型的有益效果是：该园林污水处理装置，采用地埋式结构，在结构的左侧设有储水池，在储水池的顶端环形分布有多个进水槽，将进水槽与储水池进行管道连接，使园林地表污水从多个方向经进水槽流入到储水池内，进行保存，在结构的右侧设有污水处理池，当储水池内的存水量达到一定高度时，自行流入到污水处理池内，进行多级过滤沉淀处理，最终得到满足地表喷洒装置所用的水，该结构简单，且储水池与污水处理池的连接管道采用高位设计，使储水池具有很好的沉淀功能，污水处理池采用简单的长方形砖砌结构，代替了原有的机械设备，节省成本，且采用砖砌式作为整个结构的基体，使结构更稳固。
