申请日2017.04.17
公开(公告)日2017.12.01
IPC分类号C02F9/14
摘要
本实用新型公开了一种多层次城市污水处理绿化结构，包括生化处理结构和植物净化结构，植物净化结构对称式安装在生化处理结构两侧，生化处理结构包括沉淀过滤池和生化反应池，植物净化结构包括基座、平流水槽、斜流水槽和水培植物托架，两个所述的生化反应池对称布置安装在沉淀过滤池的两侧，基座固定在生化反应池的一侧，且基座上交叉固定平流水槽和斜流水槽，平流水槽和斜流水槽上均设置有水培植物托架。该种多层次城市污水处理绿化结构通过生化处理结构和植物净化结构，达到净化水质的目的，降低现有污水处理技术中的原料损耗，降低投资成本，而且水培植物既具有观赏绿化作用，还具有一定的市场经济价值。
权利要求书

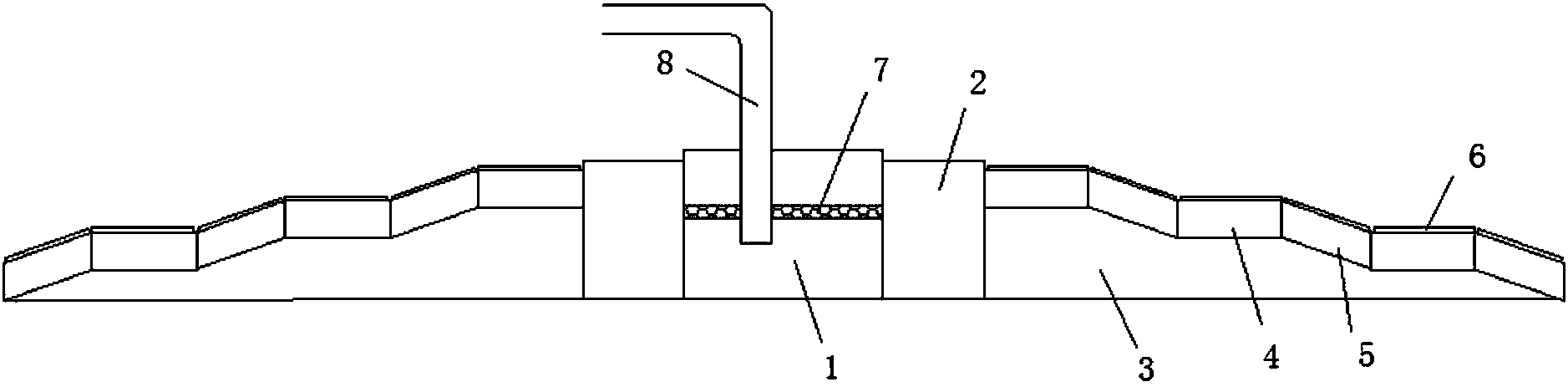

1.一种多层次城市污水处理绿化结构，包括生化处理结构和植物净化结构，其特征在于：植物净化结构对称式安装在生化处理结构两侧，生化处理结构包括沉淀过滤池(1)和生化反应池(2)，植物净化结构包括基座(3)、平流水槽(4)、斜流水槽(5)和水培植物托架(6)，两个所述的生化反应池(2)对称布置安装在沉淀过滤池(1)的两侧，所述基座(3)固定在生化反应池(2)的一侧，且基座(3)上交叉固定平流水槽(4)和斜流水槽(5)，所述平流水槽(4)和斜流水槽(5)上均设置有水培植物托架(6)。
2.如权利要求1所述的多层次城市污水处理绿化结构，其特征在于：所述沉淀过滤池(1)内部中上部固定设置有滤网层(7)，所述沉淀过滤池(1)内部设置有污水输出管(8)，且污水输出管(8)的最低端口位于滤网层(7)的下方沉淀过滤池(1)的底面上方，所述沉淀过滤池(1)的底部外侧设置有排污阀。
3.如权利要求1所述的多层次城市污水处理绿化结构，其特征在于：所述平流水槽(4)和斜流水槽(5)的最上端两侧均对称设置有支撑台(9)，所述水培植物托架(6)的两侧对称一体化设置有外延凸板(11)，所述水培植物托架(6)通过外延凸板(11)搭接在支撑台(9)上，且外延凸板(11)通过插接螺柱(10)固定在支撑台(9)上，所述水培植物托架(6)设置有多个并排列在支撑台(9)上。
4.如权利要求1所述的多层次城市污水处理绿化结构，其特征在于：所述水培植物托架(6)上嵌接有固定板(12)，所述固定板(12)设置有多个，且一字型排列在水培植物托架(6)上，所述固定板(12)上均布设置有固定托孔(13)，所述水培植物托架(6)的底面距离平流水槽(4)或斜流水槽(5)的底面10-17cm。
5.如权利要求1所述的多层次城市污水处理绿化结构，其特征在于：所述沉淀过滤池(1)的开口侧高度高于生化反应池(2)的最高开口高度，且高度差不超过20cm，所述生化反应池(2)的开口高度高于基座(3)上最高处平流水槽(4)的高度，且高度差不超过20cm。
说明书
一种多层次城市污水处理绿化结构
技术领域
本实用新型涉及一种污水处理结构，具体为一种多层次城市污水处理绿化结构，属于生态绿化领域。
背景技术
城市污水是排入城镇污水系统的污水的统称。城市污水主要包括生活污水和工业污水，由城市排水管网汇集并输送到污水处理厂进行处理。城市生活污水、工业废水和城市径流污水汇流而成的污水中90%以上是水，其余是固体物质，其中包括悬浮物，需氧有机物:包括碳水化合物、蛋白质、油脂、氨基酸、脂肪酸、酯类等，植物营养素:生活污水、食品工业废水、城市地面径流污水中都含有植物的营养物质──氮和磷，如果城市污水不经处理就排入地面水体，会使河流、湖泊受到污染。但城市污水水量非常大，如全部进行污水二级处理，投资极大，因此我们提出一种多层次城市污水处理绿化结构。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种多层次城市污水处理绿化结构，为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种多层次城市污水处理绿化结构，包括生化处理结构和植物净化结构，植物净化结构对称式安装在生化处理结构两侧，生化处理结构包括沉淀过滤池和生化反应池，植物净化结构包括基座、平流水槽、斜流水槽和水培植物托架，两个所述的生化反应池对称布置安装在沉淀过滤池的两侧，所述基座固定在生化反应池的一侧，且基座上交叉固定平流水槽和斜流水槽，所述平流水槽和斜流水槽上均设置有水培植物托架。
作为本实用新型的一种优选实施方式，所述沉淀过滤池内部中上部固定设置有滤网层，所述沉淀过滤池内部设置有污水输出管，且污水输出管的最低端口位于滤网层的下方沉淀过滤池的底面上方，所述沉淀过滤池的底部外侧设置有排污阀。
作为本实用新型的一种优选实施方式，所述平流水槽和斜流水槽的最上端两侧均对称设置有支撑台，所述水培植物托架的两侧对称一体化设置有外延凸板，所述水培植物托架通过外延凸板搭接在支撑台上，且外延凸板通过插接螺柱固定在支撑台上，所述水培植物托架设置有多个并排列在支撑台上。
作为本实用新型的一种优选实施方式，所述水培植物托架上嵌接有固定板，所述固定板设置有多个，且一字型排列在水培植物托架上，所述固定板上均布设置有固定托孔，所述水培植物托架的底面距离平流水槽或斜流水槽的底面10～17cm。
作为本实用新型的一种优选实施方式，所述沉淀过滤池的开口侧高度高于生化反应池的最高开口高度，且高度差不超过20cm，所述生化反应池的开口高度高于基座上最高处平流水槽的高度，且高度差不超过20cm。
本实用新型所达到的有益效果是：通过生化处理结构将悬浮物集中沉淀形成污泥，收集后集中处理呈植物肥料，水质中的其他物质经过生化反应池降解除去，溢流至植物净化结构，经过不同种类的水培植物进行多层次吸收净化水中的不同营养物质，达到净化水质的目的，降低现有污水处理技术中的原料损耗，降低投资成本，而且水培植物既具有观赏绿化作用，还具有一定的市场经济价值
