申请日
2017.02.18
公开（公告）日
2017.11.17
IPC分类号
C02F1/44;B01D65/02
摘要
本实用新型公开了一种潜水式水处理系统，包括箱体，所述箱体至少部分设置在水源的水体中；所述箱体内设有水处理模块，该水处理模块包括用于净化水体的多组膜组件、用于对净化后的水进行输出的清水输出单元及用于对膜组件进行清洗的膜清洗单元。本实用新型可置于水体中，无需占用土地资源，节约了大量的土地资源；通过组装即可完成系统的装配进而投入使用，生产、建设周期较短，大大降低了运行成本。

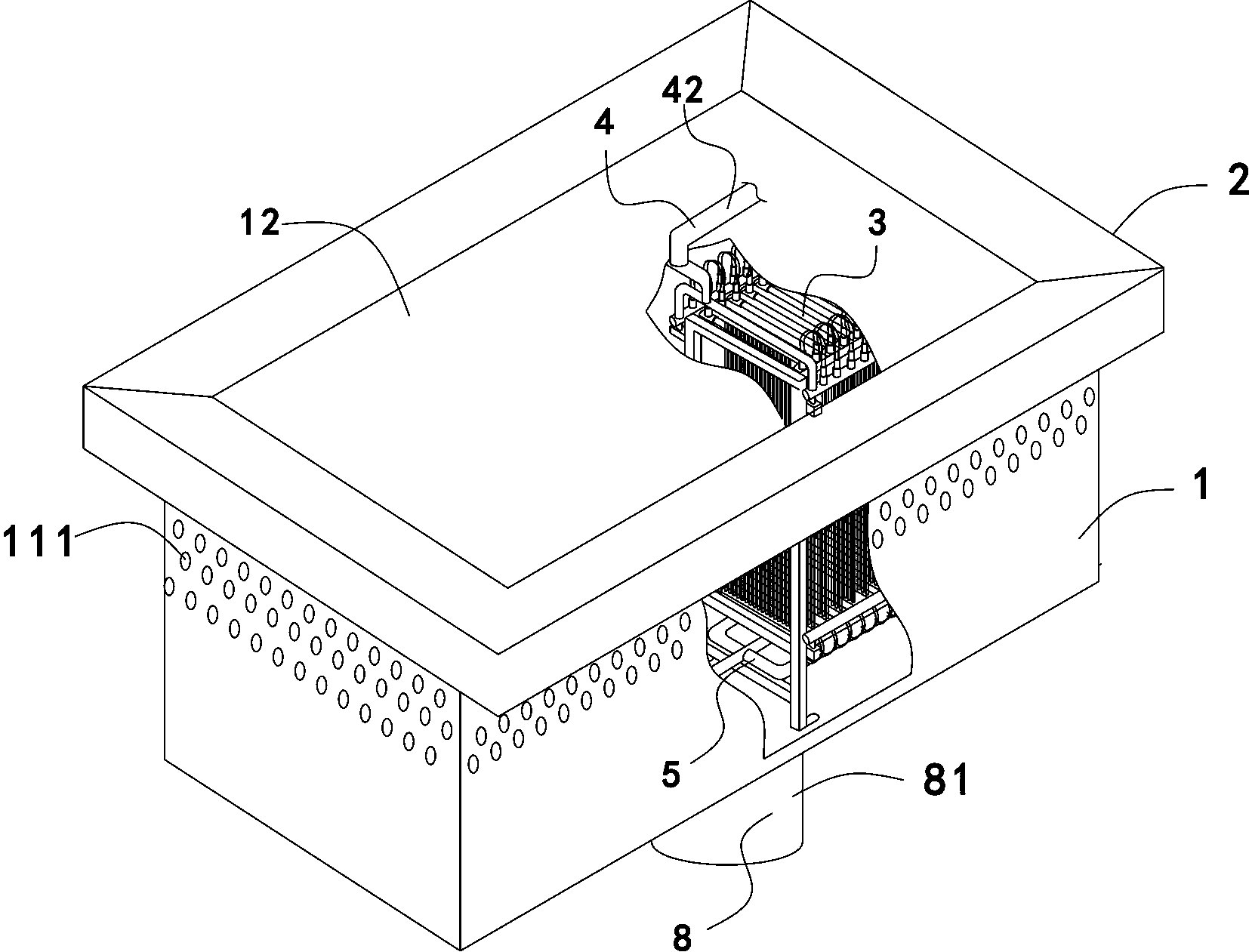

摘要附图
权利要求书
1.一种潜水式水处理系统，包括箱体（1），其特征在于：所述箱体（1）至少部分设置在水源的水体中；所述箱体（1）内设有水处理模块，该水处理模块包括用于净化水体的多组膜组件（3）、用于对净化后的水进行输出的清水输出单元（4）及用于对膜组件进行清洗的膜清洗单元（5）；所述箱体（1）上设有进水口（111）。
2.根据权利要求1所述的潜水式水处理系统，其特征在于：所述箱体（1）上设有用于将其悬浮于水体中的悬浮结构（2）。
3.根据权利要求2所述的潜水式水处理系统，其特征在于：所述悬浮结构（2）包括分体连接的内浮层（21）和外浮层（22）。
4.根据权利要求1所述的潜水式水处理系统，其特征在于：所述箱体（1）上设有防止其移位的固定装置（15）。
5.根据权利要求1所述的潜水式水处理系统，其特征在于：所述箱体侧壁设有若干进水孔以形成所述进水口（111）。
6.根据权利要求1所述的潜水式水处理系统，其特征在于：所述膜清洗单元(5)包括曝气冲洗管路（51），该曝气冲洗管路（51）布设于所述膜组件（3）的下方。
7.根据权利要求1所述的潜水式水处理系统，其特征在于：所述清水输出单元（4）包括至少一组集水管路（41）和与该集水管路（41）相连的清水输出管道（42），所述膜组件（3）与该集水管路（41）相连。
8.根据权利要求1所述的潜水式水处理系统，其特征在于：所述箱体（1）上设有一排污装置（8）。
说明书
潜水式水处理系统
技术领域
本实用新型属于水处理领域，尤其是涉及一种潜水式水处理系统。
背景技术
现有的城乡市政用水、景观绿化用水、消防安全用水、工业生产冷却等等方面的用水，基本都以自来水为水源，对水资源造成极大的浪费。
针对上述问题，中国专利CN204999766U公开了一种《MBR一体化设备》，其可通过MBR装置对污水进行膜处理，通过膜分离挤水对污水进行有效过滤，得到清水对城乡市政用水、景观绿化用水、消防安全用水、工业生产冷却等等方面进行供水，一定程度上节省了水资源。但是，该处理方法较为复杂，需要在陆地上建设多个处理池，生产、建设周期很长，运行成本较高；占地面积较大，造成了极大的土地资源浪费。
实用新型内容
为了克服现有技术的不足,本实用新型提供一种节能环保、不占用土地资源的潜水式水处理系统。
本实用新型解决其技术问题所采用的技术方案是：一种潜水式水处理系统，包括箱体，所述箱体至少部分设置在水源的水体中；所述箱体内设有水处理模块，该水处理模块包括用于净化水体的多组膜组件、用于对净化后的水进行输出的清水输出单元及用于对膜组件进行清洗的膜清洗单元；所述箱体上设有进水口。
本实用新型可以广泛应用于江湖、河流、河道底品质水、溪流、湖泊、水库、河道杂用水、废弃水等水体，充分利用自然水资源或废水，节省大量的自来水资源；整个净水系统直接置于水源中，从而无需对土地产生任何的占用，极大程度的节约了土地资源；箱体及箱体内的各个模块可分别在工厂制造成型后，再运输至目的地进行组装，完成组装后通过吊车移入源水水体中；相较传统的净水系统而言，无需在陆地上建设水泥池，省去了建设桩基基础和建设池体的投资和时间，大大减少了制造成本和缩短了建设周期，通常仅需短短数天或小半月便可完成整个系统的生产和装配，提升了数倍的工作效率；且箱体可采用不锈钢制成，相对传统水泥池而言，更为节能环保，长期使用亦不易生锈或损坏，使用寿命长；
其次，该系统解决了在地广人稀、地形复杂、居住分散的农村等地区，没有条件兴建集中的供水工程的问题；只需将系统投入该地区的水源内，即可实现净水，使得这些地方的水资源得到充分利用；并且，箱体直接置于水源中，水源的水在重力、水位差及水压的作用下，经由进水口自流进入箱体内，从而相较传统处理方式而言，无需设置抽水泵等动力源将污水或其他水源抽入处理池内，省去了获取源水长期运行的电力能源成本，更为节能环保。
进一步的，所述箱体上设有用于将其悬浮于水体的悬浮结构。箱体悬浮于水源中，移动方便省力；且其可随水位退涨而升降和拖移，始终保持装置沉浸于水源中，保证装置的自流式取水；悬浮装置可拆卸连接在箱体外侧一周，便于调整其与箱体的相对位置，进而根据净水技术要求、水源的季节性水位变化或容量变化调节箱体置入水源中的体积，最终可以调节源头的供水量及供水能力。
作为优选，所述悬浮结构包括分体连接的内浮层和外浮层。当维修人员踩踏在外浮层对处理装置进行观察或检修时，不会对内浮层产生影响，即整个处理装置的箱体不会产生较大幅度的晃动，不会影响处理装置的整体进水和水处理过程。
进一步的，所述箱体上设有防止其移位的固定装置；固定装置可有效对箱体进行定位，防止箱体随着水流流动而发生移动，或者在有风浪的情况下，避免箱体移位；当然，对于箱体在小范围内的移动和晃动均是允许的，固定装置的主要作用在于防止箱体随着水流漂流和风浪打击的情况下发生大幅度的漂移，防止箱体远离净水指定位置。
优选的，所述箱体侧壁设有若干进水孔以形成所述进水口；箱体置于水体中的侧壁上均可以设置进水孔，增大箱体单位时间内的进水量，提高进水速度，提升系统的净水工作效率。
进一步的，所述水源包括江湖、河流、河道、溪流、湖泊、水库、河道杂用水及废弃水；广泛应用自然界或生活中的水源，使得多种水资源得到充分利用，提高资源利用率。
优选的，所述膜清洗单元包括曝气冲洗管路，该曝气冲洗管路布设于所述膜组件的下方；当鼓风机向曝气冲洗管路进行鼓风时，曝气冲洗管路即可在箱体内产生大量的气泡，气泡在上升的过程中即可对所述膜组件的外壁进行清洗。
优选的，所述清水输出单元包括至少一组集水管路和与该集水管路相连的清水输出管路，所述膜组件与该集水管路相连；通过集水管路对多个膜组件进行集水处理后，再通过清水输出管路向外输送，供水更为集中。
进一步的，所述箱体上设有一排污装置；膜组件外壁上的过滤物将在膜清洗单元的冲洗下从膜组件上脱落下来，通过排污装置可将这些过滤物排出至箱体外部，有效防止过滤物在箱体内堆积，避免其影响膜组件的过滤和曝气冲洗的效果。
本实用新型可以广泛应用江湖、河流、河道、溪流、湖泊、水库、河道杂用水及废弃水等水体，通过这种净水装置净化的净水，可以广泛用于城乡景观绿化浇灌、道路清洁、消防用水、景观用水、工程建设用水以及水生生态改善和保护等用水。采用本技术的净水装置净水，可以为城乡市政清洁维护用水、景观绿化用水、消防安全用水、工业生产冷却等等方面提供用水，节省大量的自来水和水资源，是节约用水、节能降耗、水资源充分利用以及改善水环境与保护水生生态的一个重大举措；
整个净水系统直接悬浮并建设在水体中，可以根据净水技术要求或水体的深度调节高低，池底的淤泥不会被搅动影响出水水质，移动方便省力，水源的水体自流式取水，即将净水装置整个浸入水体中时水体会主动自发地进入装置内，是一座可以在水面悬浮和移动的净水厂，省略了取源水的提升水泵，省去了取源水长期运行的电力能源成本。
净水装置避免了传统陆地净水厂或装置必须建设桩基基础的投资和麻烦，省去了占地面积，节约了大量的土地资源，大大减少了地基基础设施投资，缩短了建设周期。
综上所述，本实用新型的有益效果是：本实用新型的各个工件可在工厂制作好后，再运输至目的地进行组装以形成箱体，极大程度的缩短了建设、装配周期，降低了运行成本；净水系统置入水源后，实现自流式取水，无需设置取水动力源，实现节能环保；装置无需占用土地资源，实现土地资源的节省。
