申请日
2017.02.18
公开（公告）日
2017.11.17
IPC分类号
C02F9/14
申请（专利权）人
浙江联池水务设备股份有限公司;
发明人
池万青;池国正;池文君;孟凡平;李世光;
优先权号
优先权日
申请人地址
浙江省杭州市余杭区文一西路1500号2幢413室;
申请人邮编
310000;
CPC分类号
摘要
本实用新型公开了一种浮沉式水处理系统，包括箱体，所述箱体内设有处理区和清水区，所述箱体至少部分设置在水源的水体中，所述箱体上对应处理区位置设有供所述水源进入处理区的进水口。本实用新型改变了传统取水方式和取水来源，将水源作为一个良好的水源，水源后水体可自发涌入箱体内进行净化，从而省去了取水动力源的设置，节约了取水动力源长期运行的动力消耗；将整个处理装置置于水体中，无需占用土地资源，节约了大量的土地资源，降低了运行成本，更加节能环保。

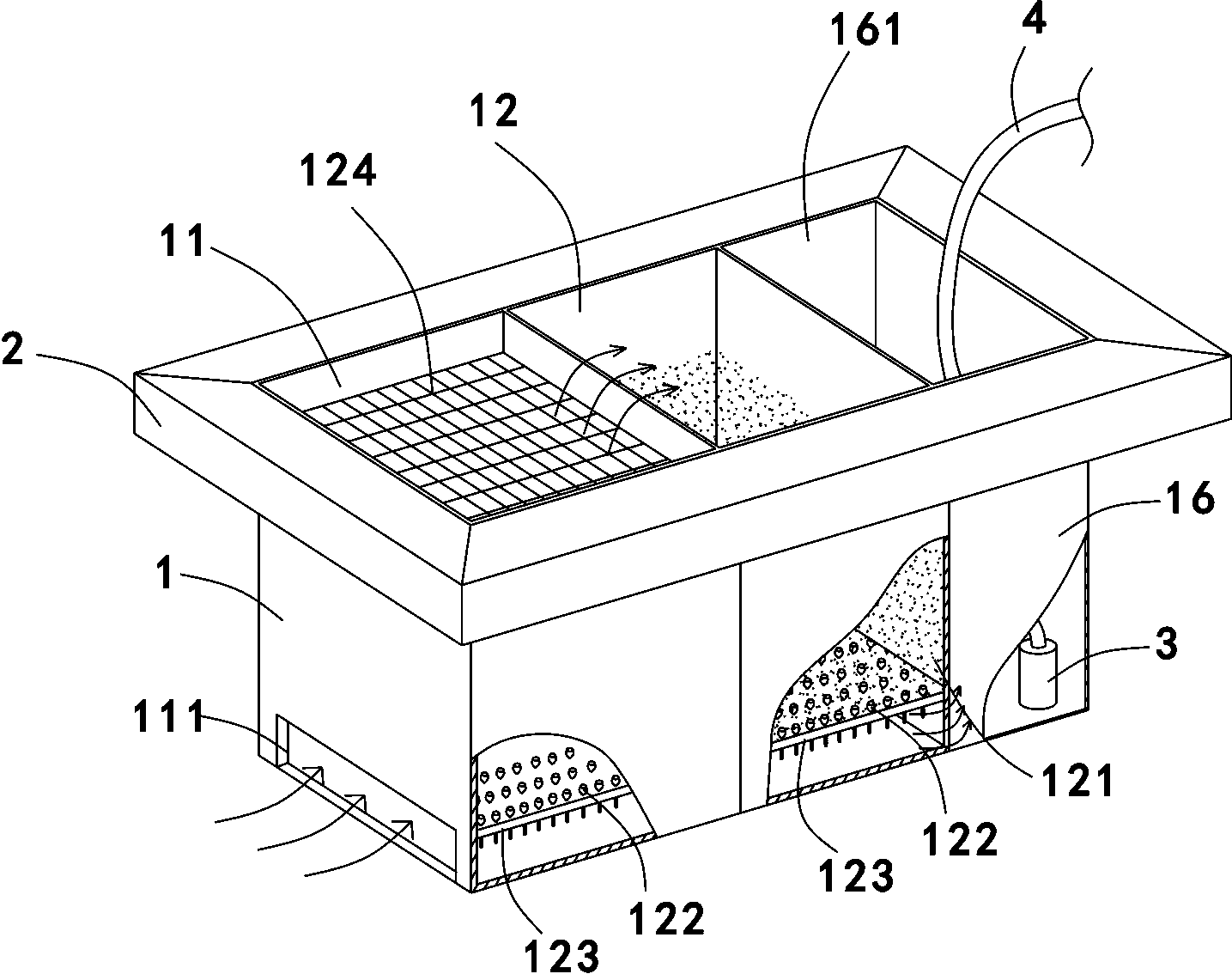

摘要附图
权利要求书
1.一种浮沉式水处理系统，包括箱体（1），所述箱体（1）内设有处理区和清水区（16），其特征在于：所述箱体（1）至少部分设置在水源的水体中，所述箱体（1）上对应处理区位置设有供所述水源进入处理区的进水口（111）。
2.根据权利要求1所述的浮沉式水处理系统，其特征在于：所述箱体（1）上设有用于将其悬浮于水体中的悬浮结构（2）。
3.根据权利要求2所述的浮沉式水处理系统，其特征在于：所述悬浮结构（2）包括分体连接的内浮层（21）和外浮层（22）。
4.根据权利要求1所述的浮沉式水处理系统，其特征在于：所述处理区内投放有用于净化水体的微生物。
5.根据权利要求1所述的浮沉式水处理系统，其特征在于：所述箱体（1）上设有防止其移位的固定装置（15）。
6.根据权利要求1所述的浮沉式水处理系统，其特征在于：所述水处理区包括用于去除水体中有机物的预处理池（11）。
7.根据权利要求6所述的浮沉式水处理系统，其特征在于：所述处理区还包括设有滤头（122）、滤板（123）及滤料的深处理池（12）。
8.根据权利要求1所述的浮沉式水处理系统，其特征在于：所述进水口（111）上设有端口浸入水源中的吸水管（112）。
9.根据权利要求1所述的浮沉式水处理系统，其特征在于：所述清水区内设有一抽水装置（3），所述抽水装置（3）通过一输送管路（4）将清水区内的清水向外输送。
说明书
浮沉式水处理系统
技术领域
本实用新型属于水处理领域，尤其是涉及一种浮沉式水处理系统。
背景技术
洒水车，用于各种路面冲洗，树木、绿化带、草坪绿化，道路、厂矿企业施工建设，高空建筑冲洗，应急消防等，因此其对于水质的要求不高。但目前通常直接利用自来水作为水源对洒水车进行罐装，对水资源造成极大的浪费。
针对上述问题，中国专利CN103539277公开了一种市政环卫洒水车用水处理方法与装置，其直接将河水通过机械格栅进行预处理，再将预处理后的河水进行超滤处理、加药混凝过滤后供洒水车使用，一定程度上节省了水资源。但是，该处理方法非常复杂，整个处理过程需要通过多个装置进行处理，而这些装置均设置在陆地上，占地面积很大，造成了极大的土地资源浪费。且装置需要利用提升泵将河水抽取后再送入各个装置进行处理，电力消耗极大。
实用新型内容
为了克服现有技术的不足,本实用新型提供一种节能环保、不占用土地资源的浮沉式水处理系统。
本实用新型解决其技术问题所采用的技术方案是：一种浮沉式水处理系统，包括箱体，所述箱体内设有处理区和清水区，所述箱体至少部分设置在水源的水体中，所述箱体上对应处理区位置设有供所述水源进入处理区的进水口。
本实用新型可以广泛应用于水库、湖泊、溪流、江河等水体，将箱体整体置于自然资源的水体中，水体自流进入水处理设备内，从而无需设置抽水泵等动力源，省去了获取源水长期运行的电力能源成本，更为节能环保；且整个净水装置均置于水源中，从而无需对土地产生任何的占用，极大程度的节约了土地资源；箱体可采用不锈钢制成，相对传统水泥池而言，更为节能环保，存储清水时不会产生有害物质，更为健康；由于箱体采用金属材质，净水装置的各个工件可在工厂制作好后，再运输至目的地进行组装以形成箱体，之后在箱体周围安装上浮沉体可调装置后，移入源水水体中，根据水质和水深定位，在箱体四周进行锚固后，即可完成整个净水装置的生产和装配，装置立即可以投入使用，不仅运输方便，而且相对传统陆地净水装置而言，制造周期极短，仅需短短数天或小半月便可完成整个箱体的生产和装配，省去了建设桩基基础的投资和时间，大大减少了制造成本和缩短了建设周期，提升了数倍的工作效率；其次，解决了在地广人稀、地形复杂、居住分散的农村等地区，没有条件兴建集中的供水工程的问题，使得这些地方的水资源得到充分利用；同时，装置内直接具有清水区，净化后的水直接存储在清水区中，再输送至市政管网中，直接省去水处理净水装置中的清水池，进一步减少制造成本和缩短建设周期。
进一步的，所述箱体上设有用于将其悬浮于水体的悬浮结构。箱体悬浮于水源中，移动方便省力；且其可随水位退涨而升降和拖移，始终保持装置沉浸于水源中，保证装置的自流式取水；悬浮装置可拆卸连接在箱体外侧一周，便于调整其与箱体的相对位置，进而根据净水技术要求、水源的季节性水位变化或容量变化调节箱体置入水源中的体积，最终可以调节源头的供水量及供水能力。
作为优选，所述悬浮结构包括分体连接的内浮层和外浮层。当维修人员踩踏在外浮层对处理装置进行观察或检修时，不会对内浮层产生影响，即整个处理装置的箱体不会产生较大幅度的晃动，不会影响处理装置的整体进水和水处理过程。
优选的，所述处理区内投放有用于净化水体的微生物;微生物至少包含两种，两种微生物之间为互生关系，进而整个处理区内能够形成一个稳定的微生物生态链，部分微生物氧化分解水体内的有机物，另一部分微生物分解滤料上的吸附物和微生物自身的代谢产物，从而产生一个自循环的效果；微生物之间相互共生，水体中的有机物、滤料上的吸附物均能得到有效清理，无需通过反冲洗等清理方式就能保证填料和滤料的有效性，不仅对水体进行了净化处理，而且保持净水装置长期的净水效果，无需更换净水装置的任何部件，实现了真正的免维护；相较于传统采用超滤、反冲洗的模式，免去了维护的成本，大大降低了运行成本，提高了水处理效率。
进一步的，所述箱体上设有防止其移位的固定装置；固定装置可有效对箱体进行定位，防止箱体随着水流流动而发生移动，或者在有风浪的情况下，避免箱体移位；当然，对于箱体在小范围内的移动和晃动均是允许的，固定装置的主要作用在于防止箱体随着水流漂流和风浪打击的情况下发生大幅度的漂移，防止箱体远离净水指定位置。
进一步的，所述水处理区包括用于去除水体中有机物的预处理池;该种方案适用于水体中有机物含量较多的情况，通过预处理池对自然资源的水体进行处理，去除水体中的有机物,使得净化后的水体更为干净卫生，最为市政用水使用时，不会产生臭味。
进一步的，所述处理区还包括设有滤头、滤板及滤料的深处理池。考虑到洒水车、城乡景观绿化浇灌、道路清洁、消防安全用水、景观用水、工业生产冷却以及水生生态改善和保护等用水，对于水质的要求没有饮用水那么高，水源的水体通过深处理池的处理，过滤掉水体内存在的有害物质、杂质、细菌、病毒等物质后，直接输送至洒水车，净水效率更高；而当部分地区的水源质量较好，水体中存在的有机物较少或基本没有时，也可直接通过该种方案进行水处理，免去不必要的处理程序，提高净水效率。
进一步的，所述进水口上设有端口浸入水源中的吸水管。由于吸水管的端口浸没在水体中，在装置工作过程中吸水管可产生虹吸效应，无需动力源的帮助即可将水体吸入至装置内，实现装置的自动进水，实现节能环保。
优选的，所述清水区内设有一抽水装置，所述抽水装置通过一输送管路将清水区内的清水向外输送；抽水装置可将清水区内的水抽送至市政管网或饮用水输送管道中，通过抽水装置的设置，使得清水区内的水位仅在抽水时下降，从而水处理区将开始工作，将新处理好的水送入至清水区内；而在未抽水时，清水区内的水位不会发生变化，此时装置即可停止工作，从而延长装置内各部件的使用寿命，同时也更为节能环保。
本实用新型可以广泛应用于水库、湖泊、溪流、江河等水体，其将整个净水装置直接悬浮并建设在水体中，净水装置可以根据净水技术要求或水体的深度调节高低，池底的淤泥不会被搅动影响出水水质，移动方便省力，水源的水体自流式取水，即将净水装置整个浸入水体中时水体会主动自发地进入装置内，是一座可以在水面悬浮和移动的净水厂，省略了取源水的提升水泵，省去了取源水长期运行的电力能源成本。
净水装置避免了传统陆地净水厂或装置必须建设桩基基础的投资和麻烦，省去了占地面积，节约了大量的土地资源，大大减少了地基基础设施投资，缩短了建设周期。
洒水车可以直接从净水装置的清水区抽取成品清水，可省去做土建清水池的投资，进而节约了大量土地资源。当然不仅限于洒水车，还可以广泛用于城乡景观绿化浇灌、道路清洁、消防安全用水、景观用水、工业生产冷却以及水生生态改善和保护等用水。
综上所述，本实用新型的有益效果是：本实用新型置入水源后，实现自流式取水，无需设置取水动力源，实现节能环保；净水装置的各个工件可在工厂制作好后，再运输至目的地进行组装以形成箱体，极大程度的缩短了建设、装配周期，降低了运行成本；装置无需占用土地资源，实现土地资源的节省。
