申请日2017.03.28
公开(公告)日2017.06.20
IPC分类号C02F9/04
摘要
本本发明公开了一种建筑环境中污水清洁利用装置，包括内部为中空结构的空心壳体，所述空心壳体的侧面通过连接板和螺栓连接一横杆，所述横杆的底部设置有与其一体式的支腿，所述空心壳体在位于中空结构的底部设置有与其一体式的微型过滤网，所述空心壳体在位于中空结构的中部设置有与其一体式的活性炭放置空心壳体，所述空心壳体在位于中空结构的顶部设置有与其一体式的消毒剂放置空心壳体，所述空心壳体的顶部设置有储存壳体，且所述储存壳体的内部和所述中空结构的顶部连通。本发明能够对污染的水进行有效的净化作用，从而使得这些被污染的水能够再次被利用，此外，该装置便于携带和安放，实用性能强。
权利要求书

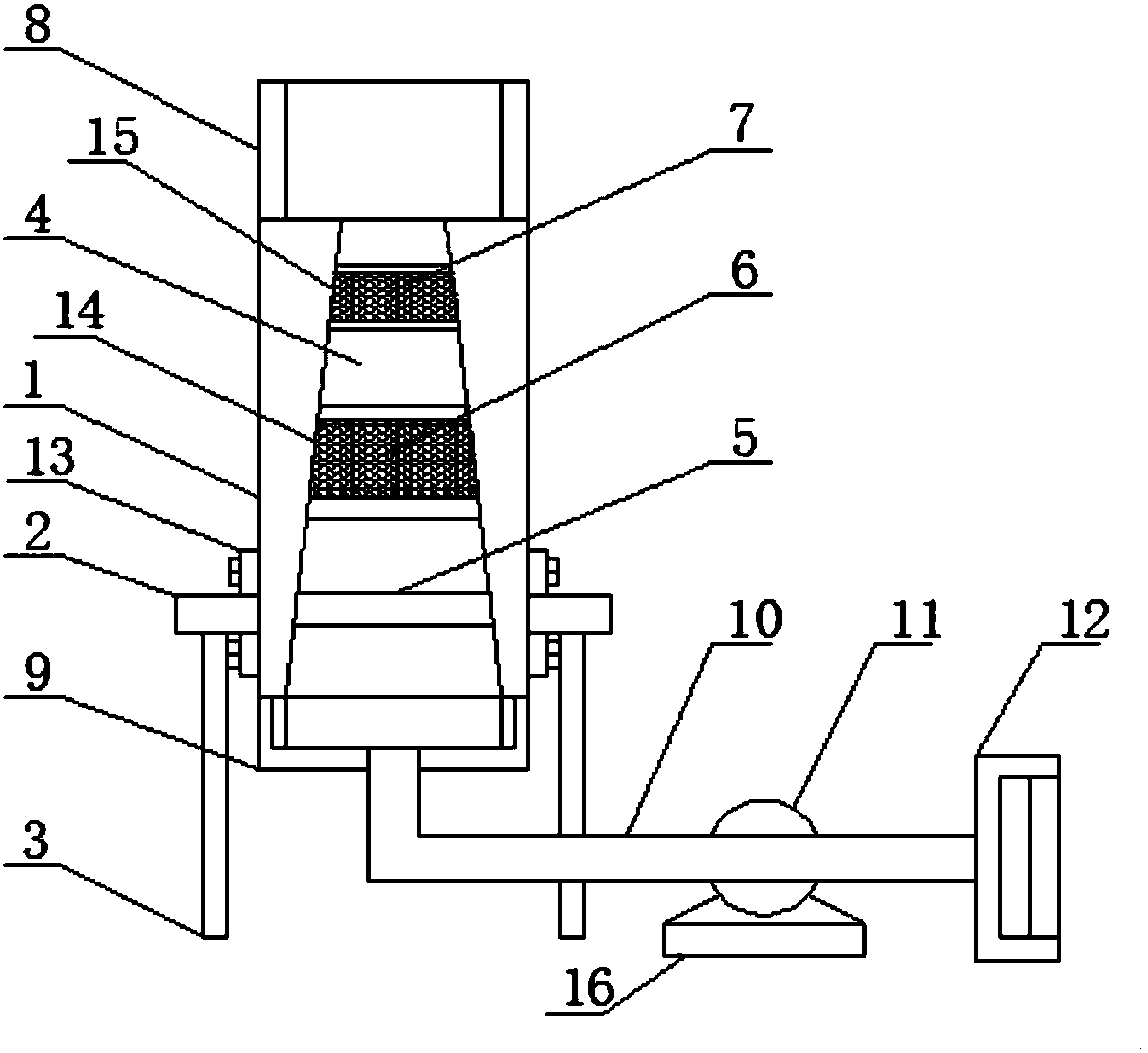

1.一种建筑环境中污水清洁利用装置，包括内部为中空结构(4)的空心壳体(1)，其特征在于：所述空心壳体(1)的侧面通过连接板(13)和螺栓连接一横杆(2)，所述横杆(2)的底部设置有与其一体式的支腿(3)，所述空心壳体(1)在位于中空结构(4)的底部设置有与其一体式的微型过滤网(5)，所述空心壳体(1)在位于中空结构(4)的中部设置有与其一体式的活性炭放置空心壳体(14)，所述空心壳体(1)在位于中空结构(4)的顶部设置有与其一体式的消毒剂放置空心壳体(15)，所述空心壳体(1)的顶部设置有储存壳体(8)，且所述储存壳体(8)的内部和所述中空结构(4)的顶部连通，所述空心壳体(1)的底部通过螺纹结构连接一连接盖(9)，所述连接盖(9)的中心设有一内部为进水结构(18)的进水管道(10)，所述进水管道(10)的一表面被一电动机(11)中电动机主轴(17)所贯穿，且所述电动机主轴(17)在位于所述吸水管道(10)的内部安装一涡轮(19)，所述进水管道(10)的端部连通一组吸水头(12)，所述吸水头(12)的内部安装一铁质过滤网，所述电动机(11)的底部固定在一电动机固定座(16)的表面。
2.根据权利要求1所述的一种建筑环境中污水清洁利用装置，其特征在于：所述中空结构(4)为圆台形结构。
3.根据权利要求1所述的一种建筑环境中污水清洁利用装置，其特征在于：所述微型过滤网(5)的内部设置有多个连通其上下表面的微型孔。
4.根据权利要求1所述的一种建筑环境中污水 清洁利用装置，其特征在于：所述活性炭放置空心壳体(14)的表面设置有多个通孔结构。
5.根据权利要求4所述的一种建筑环境中污水清洁利用装置，其特征在于：所述活性炭放置空心壳体(14)的内部放置有活性炭(6)。
6.根据权利要求1所述的一种建筑环境中污水清洁利用装置，其特征在于：所述消毒剂放置空心壳体(15)的表面设置有多个通孔结构。
7.根据权利要求6所述的一种建筑环境中污水清洁利用装置，其特征在于：所述消毒剂放置空心壳体(15)的内部放置有固体消毒剂(7)。
说明书
一种建筑环境中污水清洁利用装置
技术领域
本发明涉及建筑机械技术领域，具体为一种建筑环境中污水清洁利用装置。
背景技术
在建筑环境中，难免会出现一些污水，而一般的污水将直接排放，并不利用环境的保护，此外，在一些建筑场所，都会设置水池，而水池中的水一定被污染，就换用其他较为纯净的水，这样也会造成一定的浪费。
发明内容
本发明的目的在于提供一种建筑环境中污水清洁利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种建筑环境中污水清洁利用装置，包括内部为中空结构的空心壳体，所述空心壳体的侧面通过连接板和螺栓连接一横杆，所述横杆的底部设置有与其一体式的支腿，所述空心壳体在位于中空结构的底部设置有与其一体式的微型过滤网，所述空心壳体在位于中空结构的中部设置有与其一体式的活性炭放置空心壳体，所述空心壳体在位于中空结构的顶部设置有与其一体式的消毒剂放置空心壳体，所述空心壳体的顶部设置有储存壳体，且所述储存壳体的内部和所述中空结构的顶部连通，所述空心壳体的底部通过螺纹结构连接一连接盖，所述连接盖的中心设有一内部为进水结构的进水管道，所述进水管道的一表面被一电动机中电动机主轴所贯穿，且所述电动机主轴在位于所述吸水管道的内部安装一涡轮，所述进水管道的端部连通一组吸水头，所述吸水头的内部安装一铁质过滤网，所述电动机的底部固定在一电动机固定座的表面。
作为优选，所述中空结构为圆台形结构。
作为优选，所述微型过滤网的内部设置有多个连通其上下表面的微型孔。
作为优选，所述活性炭放置空心壳体的表面设置有多个通孔结构。
作为优选，所述活性炭放置空心壳体的内部放置有活性炭。
作为优选，所述消毒剂放置空心壳体的表面设置有多个通孔结构。
作为优选，所述消毒剂放置空心壳体的内部放置有固体消毒剂。
与现有技术相比，本发明的有益效果是：
本发明能够对污染的水进行有效的净化作用，从而使得这些被污染的水能够再次被利用，此外，该装置便于携带和安放，实用性能强。
