申请日2017.03.10
公开(公告)日2017.10.27
IPC分类号B01D47/06
摘要

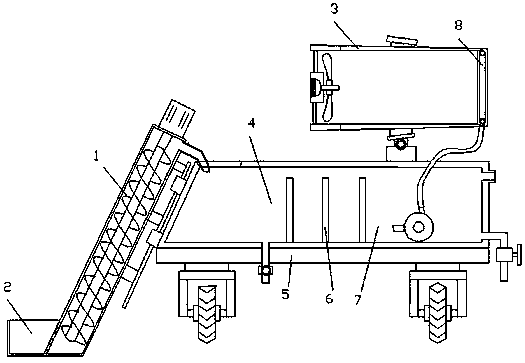

本实用新型涉及一种废水除尘装置，属于建筑施工设备技术领域，包括车架、水箱、螺旋抽水机构、滑轨机构、及除尘机构;水箱固定在车架上，且水箱内由过滤板分割为第一水腔和第二水腔，螺旋抽水机构通过滑轨机构连接到车架的一侧;除尘机构包括喷雾筒、喷雾风机、及喷雾器;螺旋抽水机构用于抽取废水并注入第一水腔，喷雾器用于抽取过滤后的废水至喷雾筒出口处并呈水雾状喷出，喷雾风机用于吹出水雾以净化除尘。该结构利用螺旋抽水机构，能够快速抽取地面废水，进行循环利用，采用车架进行运载实现物流运输，其滑轨机构能够实现螺旋抽水机构的上下移动，提高装置对工地的适应性，该除尘机构能够有效的对空气中扬起的粉尘进行清理。
权利要求书
1.一种废水除尘装置，其特征在于，包括车架、水箱、螺旋抽水机构、滑轨机构、及除尘机构;水箱固定在车架上，且水箱内由过滤板分割为第一水腔和第二水腔，螺旋抽水机构通过滑轨机构连接到车架的一侧;除尘机构包括喷雾筒、喷雾风机、及喷雾器;螺旋抽水机构用于抽取废水并注入第一水腔，喷雾器用于抽取过滤后的废水至喷雾筒出口处并呈水雾状喷出，喷雾风机用于吹出水雾以净化除尘。
2.如权利要求1所述的废水除尘装置，其特征在于，滑轨机构包括滑轨和滑座，滑轨和滑座分别连接在螺旋抽水机构和水箱上，使螺旋抽水机构可上下移动。
3.如权利要求1所述的废水除尘装置，其特征在于，螺旋抽水机构的进口处设有废水槽，废水槽的一侧设有滤网，废水经滤网过滤后由螺旋抽水机构抽入第一水腔。
4.如权利要求1所述的废水除尘装置，其特征在于，喷雾器包括潜水泵、环状雾化器、及水管，环状雾化器为环状的管道，且该管道的环状内侧开有通水孔，环状雾化器通过该通水孔径向向内喷水，水管分离连接潜水泵和环状雾化器。
5.如权利要求1所述的废水除尘装置，其特征在于，过滤板包括第一过滤板、第二过滤板、及第三过滤板，三个过滤板并列竖向放置，过滤板的顶侧不与水箱的顶壁相连。
6.如权利要求4所述的废水除尘装置，其特征在于，除尘机构通过万向轴连接在水箱顶部，使除尘机构可万向转动，除尘机构包括管状的筒体，环状雾化器设置于筒体的前侧，在筒体的后侧设有风机，风机转动可向。
7.如权利要求1所述的废水除尘装置，其特征在于，该螺旋抽水机构倾斜的连接于水箱的侧面，其倾斜角度为与水平面60-75度夹角。
说明书
一种废水除尘装置
技术领域
本实用新型涉及一种废水除尘装置，属于建筑施工设备技术领域。
背景技术
建筑物的施工过程就是把数量巨大的水泥、砂石、钢筋等建筑材料进行搭建的过程。在混凝土、砂石的搅拌以及粉碎作业时，极易引起大量的扬尘，在当前环境保护措施日益严格的情况下，必须使用各类降尘、除尘设备对生产过程中的扬尘进行处理，以净化空气质量。然而，目前市场上使用的各类除尘设备，大都需要采用自来水雾化时喷射来除尘，对市政管网而言这是极大的浪费，而在施工现场，存在着大量的废水，从环境保护、减小施工过程的能源利用率，有必要设计一种可使用施工过程所产生的各类废水进行除尘的设备。
实用新型内容
本实用新型的目的在于：针对上述存在的问题，提供一种废水除尘装置，在建筑工程现场利用废水进行水过滤回收，提高水资源的利用效率，同时能够有效除尘，实现环保。
本实用新型采用的技术方案如下：
本实用新型公开了一种废水除尘装置，包括车架、水箱、螺旋抽水机构、滑轨机构、及除尘机构;水箱固定在车架上，且水箱内由过滤板分割为第一水腔和第二水腔，螺旋抽水机构通过滑轨机构连接到车架的一侧;除尘机构包括喷雾筒、喷雾风机、及喷雾器;螺旋抽水机构用于抽取废水并注入第一水腔，喷雾器用于抽取过滤后的废水至喷雾筒出口处并呈水雾状喷出，喷雾风机用于吹出水雾以净化除尘。该结构利用螺旋抽水机构，能够快速抽取地面废水，进行循环利用，采用车架进行运载实现物流运输，其滑轨机构能够实现螺旋抽水机构的上下移动，提高装置对工地的适应性，该除尘机构能够有效的对空气中扬起的粉尘进行清理。
进一步，滑轨机构包括滑轨和滑座，滑轨和滑座分别连接在螺旋抽水机构和水箱上，使螺旋抽水机构可上下移动。该结构能够实现螺旋抽水机构的升降，能够方便于螺旋抽水机构抽取废水。
进一步，螺旋抽水机构的进口处设有废水槽，废水槽的一侧设有滤网，废水经滤网过滤后由螺旋抽水机构抽入第一水腔。该废水槽，能够初步分离废水中的大颗粒杂质，能够防止石块进入抽水机构中，影响设备的使用。
进一步，喷雾器包括潜水泵、环状雾化器、及水管，环状雾化器为环状的管道，且该管道的环状内侧开有通水孔，环状雾化器通过该通水孔径向向内喷水，水管分离连接潜水泵和环状雾化器。该喷雾器能够抽水并喷出水雾，然后利用风喷洒水雾，从而对控制中的粉尘进行除尘。
进一步，过滤板包括第一过滤板、第二过滤板、及第三过滤板，三个过滤板并列竖向放置，过滤板的顶侧不与水箱的顶壁相连。该结构的通过多个过滤板能够保证废水的充分过滤，进而防止喷雾器堵塞。
进一步，除尘机构通过万向轴连接在水箱顶部，使除尘机构可万向转动，除尘机构包括管状的筒体，环状雾化器设置于筒体的前侧，在筒体的后侧设有风机，风机转动可向。该结构的设置的除尘机构，能够手动控制除尘机构的转向，从而保证除尘的手动控制性。
进一步，该螺旋抽水机构倾斜的连接于水箱的侧面，其倾斜角度为与水平面60-75度夹角。采用倾斜的设置，能够使抽水机构移动到更远的距离，提高本结构在工地环境中的适应性。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1.该结构利用螺旋抽水机构，能够快速抽取地面废水，进行循环利用，采用车架进行运载实现物流运输，其滑轨机构能够实现螺旋抽水机构的上下移动，提高装置对工地的适应性，该除尘机构能够有效的对空气中扬起的粉尘进行清理;
2.本装置在建筑工程现场利用废水进行水过滤回收，提高水资源的利用效率，同时能够有效除尘，实现环保。
