申请日2017.03.10
公开(公告)日2017.10.20
IPC分类号B01F7/16; B01F15/02; C02F1/00; C02F101/16
摘要
一种污水处理系统自动加药装置，涉及污水处理设备与设施，包括箱体、搅拌装置及清水箱，箱体内部设有搅拌装置，箱体内部设有加药管A，加药管A与连接管一端连接，连接管另一端与加药口B连接，所述的加药管A上设有电磁阀B，电磁阀B与控制装置通过导线连接，加药管A与加药管B连接，加药管B上设有电磁阀A，电磁阀A与控制装置通过导线连接，加药管B与加药口A通过连接管连接，所述的箱体与清水箱通过进料口连接，清水箱内部设有检测器，检测器与控制装置通过导线连接，清水箱侧壁上设有进水口及出水口，此装置不仅能够实现单一加药，而且能够实现两种同时加药，能够有效的使生产效率得到提高，给使用者带来方便。
权利要求书

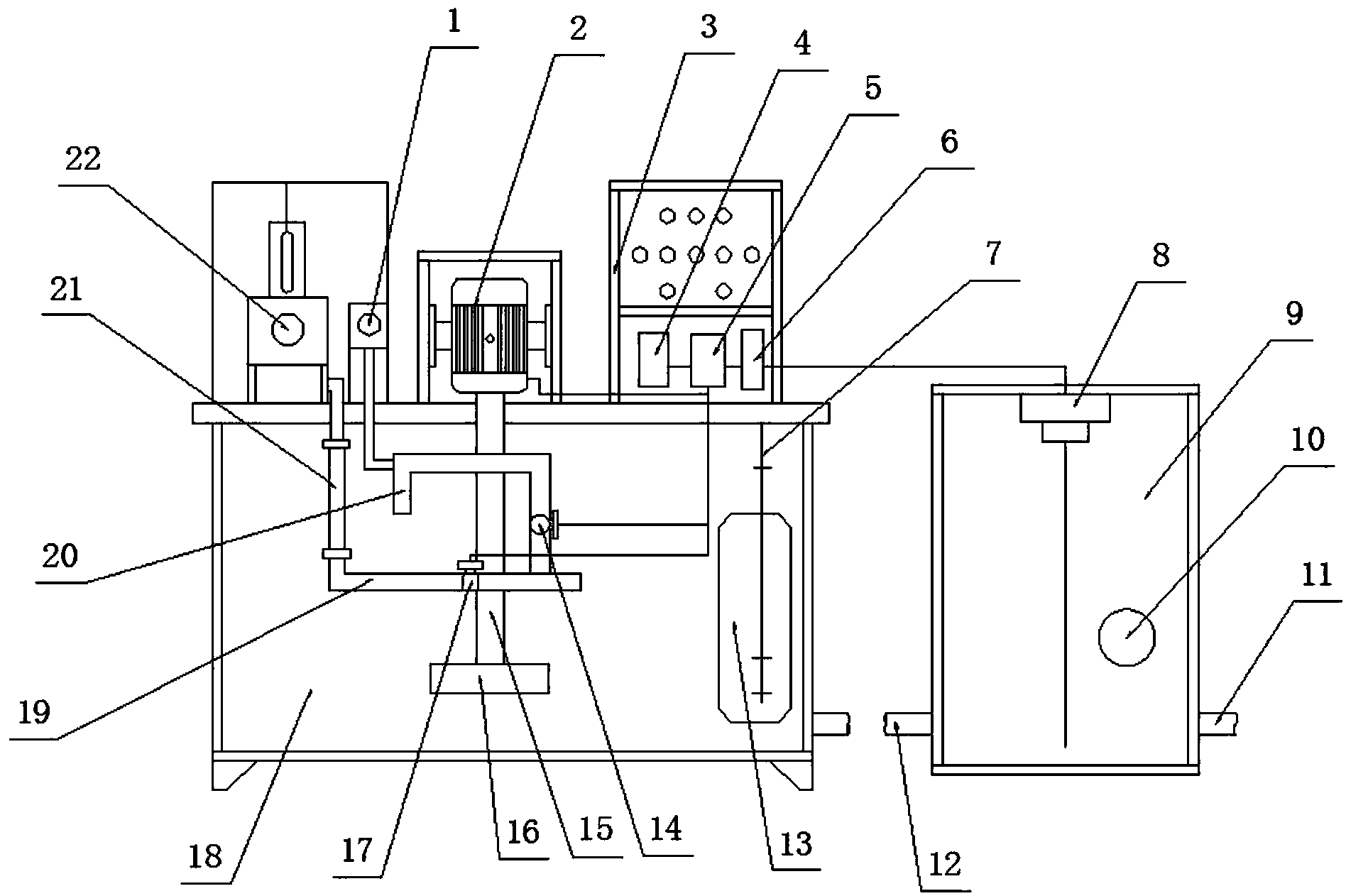

1.一种污水处理系统自动加药装置，包括箱体、搅拌装置及清水箱，其特征在于：箱体内部设有搅拌装置，箱体内部设有加药管A，加药管A与连接管一端连接，连接管另一端与加药口B连接，所述的加药管A上设有电磁阀B，电磁阀B与控制装置通过导线连接，加药管A与加药管B连接，加药管B上设有电磁阀A，电磁阀A与控制装置通过导线连接，加药管B与加药口A通过连接管连接，所述的箱体与清水箱通过进料口连接，清水箱内部设有检测器，检测器与控制装置通过导线连接，清水箱侧壁上设有进水口及出水口。
2.根据权利要求1所述的污水处理系统自动加药装置，其特征在于：所述的箱体外侧壁上设有观察窗，箱体内部设有刻度尺，刻度尺位置与观察窗位置相对应。
3.根据权利要求1所述的污水处理系统自动加药装置，其特征在于：所述的搅拌装置包括电动机、搅拌杆及搅拌叶片，所述的搅拌叶片位于箱体内部，搅拌叶片与搅拌杆一端连接，搅拌杆另一端与电动机输出轴连接，电动机与控制装置通过导线连接。
4.根据权利要求1或3所述的污水处理系统自动加药装置，其特征在于：所述的控制装置包括控制箱、电源、控制器及接收器，所述的控制箱位于箱体上，控制箱内部设有电源、控制器及接收器，接收器与检测器通过导线连接，接收器与控制器通过导线连接，控制器与电磁阀A、电磁阀B及搅拌装 置均通过导线连接，控制器与电源通过导线连接。
说明书
污水处理系统自动加药装置
技术领域：
本实用新型涉及污水处理设备与设施，具体涉及一种污水处理系统自动加药装置。
背景技术：
在生物化工企业的生产中，会产生大量的废水，废水中含有大量可对环境造成污染的物质，所以这些企业都设有污水处理设备，对生产中产生的废水进行处理，使排放的废水达到环保的标准。目前污水处理系统的清水池中存放处理完成的废水，清水池中的废水虽然已经完成了全部的污水处理流程，但仍然存在少量的氮和氨，虽然氮和氨可自行挥发，但挥发的速度受到环境温度的影响较大，排放的废水中依然可能含有氮和氨污染物，造成废水排放不达标和环境的污染，现有市面上的设备一般是单一的一个加药口，不能同时控制氮和氨同时进行加药，这种加药的放置很大大降低清楚氮和氨的速度，与氮和氨自由挥发的速度相差不多，从而达不到加快的目的，为了解决上述技术问题，特提出一种新的技术方案。
实用新型内容：
本实用新型的目的是为了克服上述现有技术存在的不足之处，而提供一种污水处理系统自动加药装置，它使用方便、操作简单、易于大规模推广应用。
本实用新型采用的技术方案为：一种污水处理系统自动加药装置，包括箱体、搅拌装置及清水箱，箱体内部设有搅拌装置，箱体内部设有加药管A，加药管A与连接管一端连接，连接管另一端与加药口B连接，所述的加药管A上设有电磁阀B，电磁阀B与控制装置通过导线连接，加药管A与加药管B连接，加药管B上设有电磁阀A，电磁阀A与控制装置通过导线连接，加药管B与加药口A通过连接管连接，所述的箱体与清水箱通过进料口连接，清水箱内部设有检测器，检测器与控制装置通过导线连接，清水箱侧壁上设有进水口及出水口。
所述的箱体外侧壁上设有观察窗，箱体内部设有刻度尺，刻度尺位置与观察窗位置相对应。
所述的搅拌装置包括电动机、搅拌杆及搅拌叶片，所述的搅拌叶片位于箱体内部，搅拌叶片与搅拌杆一端连接，搅拌杆另一端与电动机输出轴连接，电动机与控制装置通过导线连接。
所述的控制装置包括控制箱、电源、控制器及接收器，所述的控制箱位于箱体上，控制箱内部设有电源、控制器及接收器，接收器与检测器通过导线连接，接收器与控制器通过导线连接，控制器与电磁阀A、电磁阀B及搅拌装置均通过导线连接，控制器与电源通过导线连接。
本实用新型的有益效果是：通过检测器对清水箱内部的水进行检测，看氮和氨的含量是否超标，当氮和氨都超标时，同时对加药口A及加药口B进行加药，使两者药在箱体内部进行混合，当混合完成后通过连接管将混合药 剂放入到清水箱内部，对清水箱内部的氮和氨进行清除，当检测器的检测结果为氮或氨其中一种，只需要向其中一个加药口中进行加药即可，此装置不仅能够实现单一加药，而且能够实现两种同时加药，能够有效的使生产效率得到提高，给使用者带来方便。
