申请日2017.03.17
公开(公告)日2017.05.24
IPC分类号C02F9/14
摘要
本发明公开了一种家庭生活污水自动净化装置，包括净化外壳，净化外壳内部底端设有脱氮除磷反应箱、水泵和消毒箱，水泵上的抽水口通过管道连接脱氮除磷反应箱的下部，水泵上的喷水口通过管道连接消毒箱的上部，消毒箱内壁中部设有限位件，限位件上端设有阳离子交换层，净化外壳内壁中部设有第一横板和第二横板，第二横板上端设有刮油电机和加氯机，第一横板上端设有油水分离箱。本发明底部增加减震结构，降低设备的震感，减小噪音，此种油水分离结构，可以保证油和水快速高效的分层，加快净化效率。本发明采用自动控制结构，可自行对生活污水进行净化处理，操作简单，实用方便。

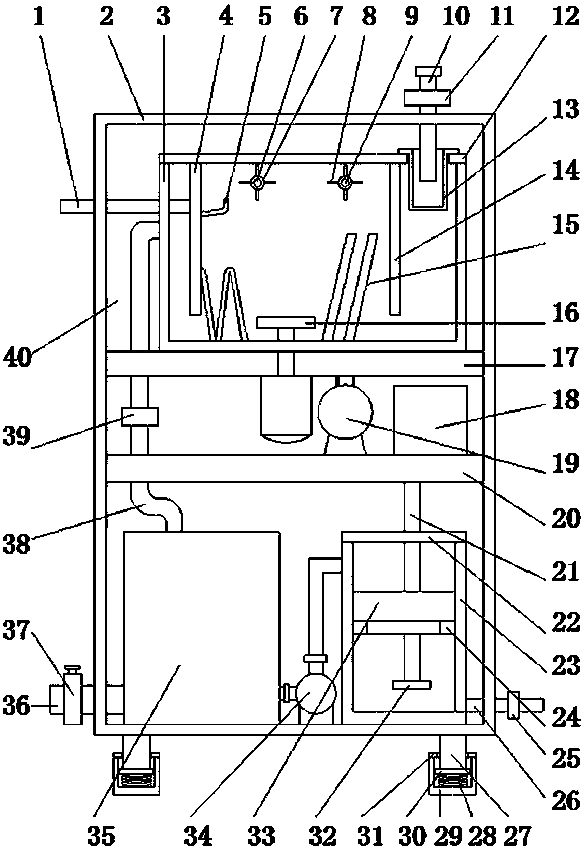

摘要附图
权利要求书
1.一种家庭生活污水自动净化装置，其结构包括：净化外壳、脱氮除磷反应箱、水泵、消毒箱、刮油电机、加氯机、油水分离箱及浮油收集槽;其特征在于，
所述净化外壳一侧设有控制器，净化外壳底部设有减震底柱，减震底柱底端设有限位挡盘，限位挡盘底端连接减震弹簧，减震弹簧连接减震底座，减震底座顶部设有限位套盖，限位套盖套设在减震底柱上;
所述净化外壳内部底端从左到右依次设有脱氮除磷反应箱、水泵和消毒箱，水泵上的抽水口通过管道连接脱氮除磷反应箱的下部，水泵上的喷水口通过管道连接消毒箱的上部，脱氮除磷反应箱左端下部设有排污管，排污管左端接出净化外壳，且设有阀门;消毒箱顶部设有第二盖板，消毒箱内部一侧设有水位传感器，消毒箱内壁中部设有限位件，限位件上端设有阳离子交换层，消毒箱右侧底部设有出水管接出净化外壳，，且出水管右端设有第二电磁流量阀;
所述净化外壳内壁中部平行设有第一横板和第二横板;其中，第二横板上端设有刮油电机和加氯机，刮油电机内部设有电机轴，电机轴一端设有主动轮，加氯机底端设有加料管，加料管下端依次穿过第二盖板和阳离子交换层，加料管底端设有加氯喷头;
所述第一横板上端设有油水分离箱，油水分离箱内壁一侧设有水位传感器，油水分离箱内壁底端分别设有遮板和斜板，遮板上开设有多个填料孔，填料孔内设有亲油填料，亲油填料的材料为亲油性的聚丙烯，油水分离箱左侧设有第一分隔板，油水分离箱内壁右侧设有第二分隔板，第一分隔板右侧下部连接遮板，第一分隔板右侧上部设有浮油收集槽，第一分隔板左侧设有与浮油收集槽连通的浮油引出管，油水分离箱前后两侧通过轴承分别连接第一转动轴和第二转动轴，第一转动轴和第二转动轴上均套设有安装板套，安装板套上设有刮油板，第一转动轴和第二转动轴上分别设有第一从动轮和第二从动轮，第一从动轮通过皮带连接第二从动轮，第二从动轮通过皮带连接主动轮，油水分离箱顶部设有第一盖板，第一盖板右侧开设有装配孔，装配孔内设有过滤筒，油水分离箱左侧通过引水管连接脱氮除磷反应箱，引水管上在第一横板和第二横板之间设有第三电磁流量阀，第一横板底端设有气浮机，气浮机上端设有气管，气管顶部依次贯穿第一横板和油水分离箱，气管顶部设有气浮喷头，净化外壳顶部设有污水进入管，污水进入管上部设有第一电磁流量阀，安装板套上至少轴向设有三块刮油板。
2.根据权利要求1所述的一种家庭生活污水自动净化装置，其特征在于，所述减震底柱的数量为四个，四个减震底柱分别位于净化外壳底部的四角。
3.根据权利要求1所述的一种家庭生活污水自动净化装置，其特征在于，所述限位挡盘的形状为圆台状。
4.根据权利要求1所述的一种家庭生活污水自动净化装置，其特征在于，所述减震弹簧的材料为碳素弹簧钢。
5.根据权利要求1所述的一种家庭生活污水自动净化装置，其特征在于，所述限位套盖的形状为环状。
6.根据权利要求1所述的一种家庭生活污水自动净化装置，其特征在于，所述排污管左端、浮油引出管左端和出水管的右端均位于净化外壳外侧。
7.根据权利要求1所述的家庭生活污水自动净化装置，其特征在于，所述限位件的形状为环状。
8.根据权利要求1所述的家庭生活污水自动净化装置，其特征在于，所述第二横板位于第一横板下方，所述加氯机位于刮油电机右侧，所述污水进入管底端位于过滤筒内。
9.根据权利要求1所述的家庭生活污水自动净化装置，其特征在于，所述遮板形状为波浪状，斜板的数量至少为两块，第一分隔板底端和第二分隔板底端均与油水分离箱底面形成通过窗口。
说明书
一种家庭生活污水自动净化装置
技术领域
本发明涉及污水净化领域，具体是一种家庭生活污水自动净化装置。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。城市每人每日排出的生活污水量为150—400L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高,在厌氧细菌作用下，易生恶臭物质。在我国，随着城市人口的增加和工农业生产的发展，污水排放量也日益增加，水体污染相当严重，而且几乎遍及全国各地。
目前，一般污水处理设备体积比较大，占地广，一般用于大范围污水处理，对于居民来说，有些生活污水经过处理后还可以利用，比如刷车，浇植物等。但目前大型的污水处理设备并不能让居民自行使用，居民家庭产生的生活用水都需要统一排入污水管道，不能完全满足人们的需要。
发明内容
针对上述情况，本发明的目的在于提供一种家庭生活污水自动净化装置，以实现居民对生活污水可以及时自行处理的目的，减少生活用水需统一排放处理所带来的资源浪费。
为实现上述目的，本发明所采取的技术方案是：提供过一种家庭生活污水自动净化装置，其结构包括：净化外壳、脱氮除磷反应箱、水泵、消毒箱、刮油电机、加氯机、油水分离箱及浮油收集槽;其中，净化外壳一侧设有控制器，净化外壳底部设有减震底柱，减震底柱底端设有限位挡盘，限位挡盘底端连接减震弹簧，减震弹簧连接减震底座，减震底座顶部设有限位套盖，限位套盖套设在减震底柱上;净化外壳内部底端从左到右依次设有脱氮除磷反应箱、水泵和消毒箱，水泵上的抽水口通过管道连接脱氮除磷反应箱的下部，水泵上的喷水口通过管道连接消毒箱的上部，脱氮除磷反应箱左端下部设有排污管，排污管左端接出净化外壳，且设有阀门;消毒箱顶部设有第二盖板，消毒箱内部一侧设有水位传感器，消毒箱内壁中部设有限位件，限位件上端设有阳离子交换层，消毒箱右侧底部设有出水管接出净化外壳，，且出水管右端设有第二电磁流量阀，净化外壳内壁中部平行设有第一横板和第二横板，第二横板上端设有刮油电机和加氯机，刮油电机内部设有电机轴，电机轴一端设有主动轮，加氯机底端设有加料管，加料管下端依次穿过第二盖板和阳离子交换层，加料管底端设有加氯喷头，第一横板上端设有油水分离箱，油水分离箱内壁一侧设有水位传感器，油水分离箱内壁底端分别设有遮板和斜板，遮板上开设有多个填料孔，填料孔内设有亲油填料，亲油填料的材料为亲油性的聚丙烯，油水分离箱内壁一侧设有水位传感器，左侧设有第一分隔板，油水分离箱内壁右侧设有第二分隔板，第一分隔板右侧下部连接遮板，第一分隔板右侧上部设有浮油收集槽，第一分隔板左侧设有与浮油收集槽连通的浮油引出管，油水分离箱前后两侧通过轴承分别连接第一转动轴和第二转动轴，第一转动轴和第二转动轴上均套设有安装板套，安装板套上设有刮油板，第一转动轴和第二转动轴上分别设有第一从动轮和第二从动轮，第一从动轮通过皮带连接第二从动轮，第二从动轮通过皮带连接主动轮，油水分离箱顶部设有第一盖板，第一盖板右侧开设有装配孔，装配孔内设有过滤筒，油水分离箱左侧通过引水管连接脱氮除磷反应箱，引水管上在第一横板和第二横板之间设有第三电磁流量阀，第一横板底端设有气浮机，气浮机上端设有气管，气管顶部依次贯穿第一横板和油水分离箱，气管顶部设有气浮喷头，净化外壳顶部设有污水进入管，污水进入管上部设有第一电磁流量阀，安装板套上至少轴向设有三块刮油板。
作为本发明进一步的方案：所述减震底柱的数量为四个，四个减震底柱分别位于净化外壳底部的四角。
作为本发明进一步的方案：所述限位挡盘的形状为圆台状。
作为本发明进一步的方案：所述减震弹簧的材料为碳素弹簧钢。
作为本发明进一步的方案：所述限位套盖的形状为环状。
作为本发明进一步的方案：所述脱氮除磷反应箱位于净化外壳内部的左侧，消毒箱位于净化外壳内部的右侧，水泵位于脱氮除磷反应箱和消毒箱之间。
作为本发明进一步的方案：所述排污管左端、浮油引出管左端和出水管的右端均位于净化外壳外侧。
作为本发明进一步的方案：所述限位件的形状为环状。
作为本发明进一步的方案：所述第二横板位于第一横板下方，所述加氯机位于刮油电机右侧，所述污水进入管底端位于过滤筒内。
作为本发明进一步的方案：所述遮板形状为波浪状，斜板的数量至少为两块，第一分隔板底端和第二分隔板底端均与油水分离箱底面形成通过窗口。
与现有技术相比，本发明的有益效果是：本发明底部增加减震结构，降低设备的震感，减小噪音，此种油水分离结构，可以保证油和水快速高效的分层，加快净化效率。本发明采用自动控制结构，可自行对生活污水进行净化处理，操作简单，实用方便。本发明体积相对较小，可用作以家庭为单位的生活污水处理，减轻污水处理厂的处理压力。
