申请日2017.03.10
公开(公告)日2017.09.29
IPC分类号C02F1/24
摘要
本实用新型的一种污水处理用曝气搅拌桨，涉及污水处理装置领域，是由搅拌叶和连接轴套构成，连接轴套的圆周侧壁上等角度固定了搅拌叶，搅拌叶上有出气孔Ⅰ，出气孔Ⅰ盖有曝气头，曝气头固定于搅拌叶上，曝气头上有出气孔Ⅱ，出气孔Ⅱ的出气方为向斜向下设置，出气孔Ⅱ的外壁罩有筛网。本实用新型将曝气与搅拌功能融为一体，将污水在搅拌的过程中进行曝气处理，使气泡在释放的过程中具有一定的速度，使其路径为螺旋生成的曲线，其路径增长了，因此其捕捉水中杂质的几率增大，提高了污水处理的效率;其曝气头的外侧增设筛网，使气泡更加致密，能够捕捉颗粒更小的污染物;同时在出气部分增设止逆球，在停止曝气的时段，避免了污水逆流至装置内部。
权利要求书

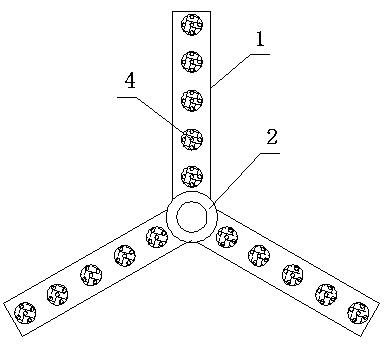

1.一种污水处理用曝气搅拌桨，是由搅拌叶(1)和连接轴套(2)构成，其特征在于所述的连接轴套(2)的圆周侧壁上等角度固定了搅拌叶(1)，搅拌叶(1)上设有出气孔Ⅰ(3)，出气孔Ⅰ(3)盖有曝气头(4)，曝气头(4)固定于搅拌叶(1)上，曝气头(4)上设有出气孔Ⅱ(5)，所述的出气孔Ⅱ(5)的出气方向为斜向下，出气孔Ⅱ(5)的外壁罩有筛网(6)。
2.如权利要求1所述的一种污水处理用曝气搅拌桨，其特征在于出气孔Ⅰ(3)的直径、按出气的方向为先减小后保持不变，出气孔Ⅰ(3)处设有止逆球(7)，止逆球(7)的直径大于出气孔Ⅰ(3)的最小直径。
3.如权利要求1所述的一种污水处理用曝气搅拌桨，其特征在于出气孔Ⅱ(5)与水平面呈30度夹角。
4.如权利要求1所述的一种污水处理用曝气搅拌桨，其特征在于筛网(6)为金属或者化纤材质。
说明书
一种污水处理用曝气搅拌桨
技术领域
本实用新型涉及污水处理装置领域，尤其涉及一种污水处理用曝气搅拌桨。
背景技术
在污水处理的过程中，曝气装置普遍使用曝气盘，同时还需配合搅拌桨使用。在气体压力一定的情况下，曝气盘的曝气量由孔径的大小以及气孔数量的多少决定，而且曝气盘为固定设置，气孔亦是不可移动的，因此气泡的路径相对固定，其活动范围较小，进而导致其捕捉污染物的能力也较弱，而且曝气孔长时间使用容易阻塞，当停止使用时，也容易出现逆流现象。
发明内容
本实用新型对于上述现有技术的不足，提供了一种污水处理用曝气搅拌桨。
本实用新型的一种污水处理用曝气搅拌桨，是由搅拌叶和连接轴套构成，所述的连接轴套的圆周侧壁上等角度固定了搅拌叶，搅拌叶上设有出气孔Ⅰ，出气孔Ⅰ盖有曝气头，曝气头固定于搅拌叶上，曝气头上设有出气孔Ⅱ，所述的出气孔Ⅱ的出气方向为斜向下，出气孔Ⅱ的外壁罩有筛网。
作为本实用新型的进一步改进，所述的出气孔Ⅰ的直径、按出气的方向为先减小后保持不变，出气孔Ⅰ处设有止逆球，止逆球的直径大于出气孔Ⅰ的最小直径。
作为本实用新型的进一步改进，所述的出气孔Ⅱ与水平面呈30度夹角。
作为本实用新型的进一步改进，所述的筛网为金属或者化纤材质。
本实用新型的一种污水处理用曝气搅拌桨，将曝气与搅拌功能融为一体，将污水在搅拌的过程中进行曝气处理，使气泡在释放的过程中具有一定的切线速度，使其路径为螺旋生成的曲线，其路径增长了，因此其捕捉水中杂质的几率增大，提高了污水处理的效率;其曝气头的外侧增设筛网，使气泡更加致密，能够捕捉颗粒更小的污染物;同时在出气部分增设止逆球，在停止曝气的时段，避免了污水逆流至装置内部。
