协同光催化氧化废水脱色装置

发布时间:2017-12-22 13:10:26

  申请日2017.03.29

  公开(公告)日2017.11.10

  IPC分类号C02F1/32; C02F101/30; C02F103/30

  摘要

  本实用新型涉及一种协同光催化氧化废水脱色装置,属于用于印染废水的脱色装置领域,本实用新型采用含锰盐或铜盐溶液协同光催化氧化对印染废水进行脱色,同时采用空心玻璃板做为光催化剂载体,光催化剂载体内部设有LED紫外灯做为光源,光线分布均匀穿透力强,能源消耗低,同时本实用新型结构紧凑,节约空间,废水与光催化剂接触面积大,增强了脱色效果。

  权利要求书

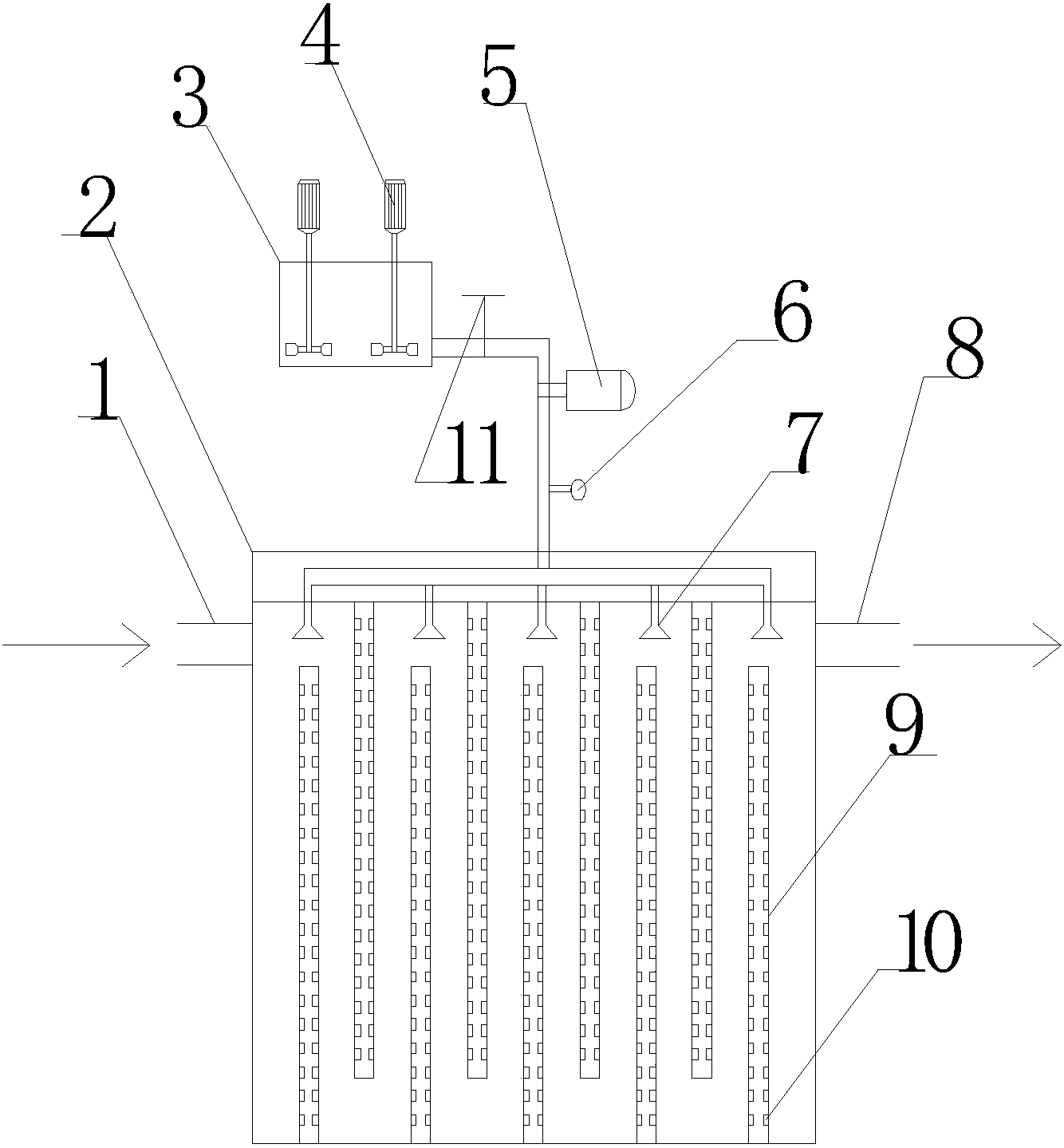

  1.一种协同光催化氧化废水脱色装置,包括废水处理箱(2),废水处理箱(2)两侧面分别设进水口(1)、出水口(8),其特征在于:废水处理箱(2)上壁与底壁分别设与其垂直的光催化剂载体板(9),光催化剂载体板(9)交错分布形成水流通道,光催化剂载体板(9)为空心玻璃板结构,光催化剂载体板(9)外表面上涂有TiO2光催化剂薄层,光催化剂载体板(9)内壁粘有若干条LED紫外灯带(10),LED紫外灯带(10)上均匀分布有若干个LED紫外灯;废水处理箱(2)外部设储料池(3),储料池(3)内储存有含锰盐或铜盐的溶液,废水处理箱(2)上壁的相邻光催化剂载体板(9)之间设与光催化剂载体板(9)平行的若干喷头(7),喷头(7)穿过废水处理箱(2)上壁通过管道与储料池(3)底部的出水管连接,喷头(7)与废水处理箱(2)连接的管道上设增压泵(5)。

  2.根据权利要求1所述的协同光催化氧化废水脱色装置,其特征在于:喷头(7)与废水处理箱(2)连接的管道上还设流量计(6)。

  3.根据权利要求1所述的协同光催化氧化废水脱色装置,其特征在于:储料池(3)内设搅拌装置(4)。

  4.根据权利要求1所述的协同光催化氧化废水脱色装置,其特征在于:喷头(7)与废水处理箱(2)连接的管道上还设进料阀(11)。

  5.根据权利要求1所述的协同光催化氧化废水脱色装置,其特征在于:各相邻光催化剂载体板(9)之间的距离为1-3cm。

  6.根据权利要求1所述的协同光催化氧化废水脱色装置,其特征在于:进水口(1)流入的为经过预处理的印染废水。

  说明书

  协同光催化氧化废水脱色装置

  技术领域

  本实用新型涉及一种协同光催化氧化废水脱色装置,属于用于印染废水的脱色装置领域。

  背景技术

  印染行业是工业废水排放大户,印染废水最大的特点在色度深,较难脱色,属难处理的工业废水,使本来脱色效果就不很理想的传统生物处理工艺受到严重挑战,传统的化学沉淀和气浮法对这类印染废水脱色效果率也非常有限,光催化氧化法是目前越来越受人们重视的一种高级氧化技术。所谓光催化反应,是指在光的催化作用下进行的一类化学反应,利用二氧化钛等光催化氧化剂,在紫外灯光的作用下,有机物逐步氧化成低分子中间产物最终生成CO2、H2O等达到脱色的目的,CN200920106910.2公开了一种连续型光催化氧化处理废水的装置,包括箱体,具有一进水管及一出水管;石英护管,布设于该箱体内部,该石英护管内装设有紫外灯隔板,设于该箱体内部,在该箱体内形成至少一个流道;催化剂载体,固定在该箱体内壁与该隔板上,该催化剂载体上固结有催化剂,能够高效利用光催化剂和光能处理废水。但其缺点在于:印染废水色度高,紫外光线穿透力低,影响光能的利用;光源为灯柱式设计,不仅占用空间,而且光线照射不均匀,影响催化氧化效果。

  研究表明,Mn2+、Cu2+等离子能大大降低了原有光催化氧化所需要的光强度,较好地解决了原有光催化氧化所需灯管较多,效率低,电耗量大等问题,因此使用含Mn2+、Cu2+等离子进行协同催化氧化的研究已成为近来研究重点。同时,对于光催化剂载体,因为玻璃价廉易得,具有良好的透光性,便于设计成各种形状,也引起了研究者的重视。

  实用新型内容

  本实用新型目的在于提供一种协同光催化氧化废水脱色装置,采用含锰盐或铜盐溶液协同光催化氧化对印染废水进行脱色,同时本实用新型采用空心玻璃板做为光催化剂载体,光催化剂载体内部设有LED紫外灯做为光源,光线分布均匀穿透力强,能源消耗低,同时本实用新型结构紧凑,节约空间,废水与光催化剂接触面积大,增强了脱色效果。

  本实用新型所述的协同光催化氧化废水脱色装置,包括废水处理箱,废水处理箱两侧面分别设进水口、出水口,废水处理箱上壁与底壁分别设与其垂直的光催化剂载体板,光催化剂载体板交错分布形成水流通道,光催化剂载体板为空心玻璃板结构,光催化剂载体板外表面上涂有TiO2光催化剂薄层,光催化剂载体板内壁粘有若干条LED紫外灯带,LED紫外灯带上均匀分布有若干个LED紫外灯;废水处理箱外部设储料池,储料池内储存有含锰盐或铜盐的溶液,废水处理箱上壁的相邻光催化剂载体板之间设与光催化剂载体板平行的若干喷头,喷头穿过废水处理箱上壁通过管道与储料池底部的出水管连接,喷头与废水处理箱连接的管道上设增压泵。

  喷头与废水处理箱连接的管道上还设流量计,便于对泵入废水处理箱的溶液流量进行实时监控。

  储料池内设搅拌装置,能对储料池内溶液进行搅拌,防止沉淀或絮凝。

  喷头与废水处理箱连接的管道上还设进料阀。

  各相邻光催化剂载体板之间的距离为1-3cm,光催化剂载体板结构紧凑,增大了废水与光催化剂的接触面积,延长了废水在废水处理箱内的流动时间。

  进水口流入的为经过预处理的印染废水。

  本实用新型与现有技术相比,具有以下有益效果。

  本实用新型采用含锰盐或铜盐等溶液的协同光催化氧化对印染废水进行脱色,同时本实用新型采用空心玻璃板做为光催化剂载体,光催化剂载体内部设有LED紫外灯做为光源,光线分布均匀穿透力强,能源消耗低,同时本实用新型结构紧凑,节约空间,废水与光催化剂接触面积大,增强了脱色效果。
