申请日2017.05.03
公开(公告)日2017.07.28
IPC分类号E03F5/22; E03F1/00
摘要

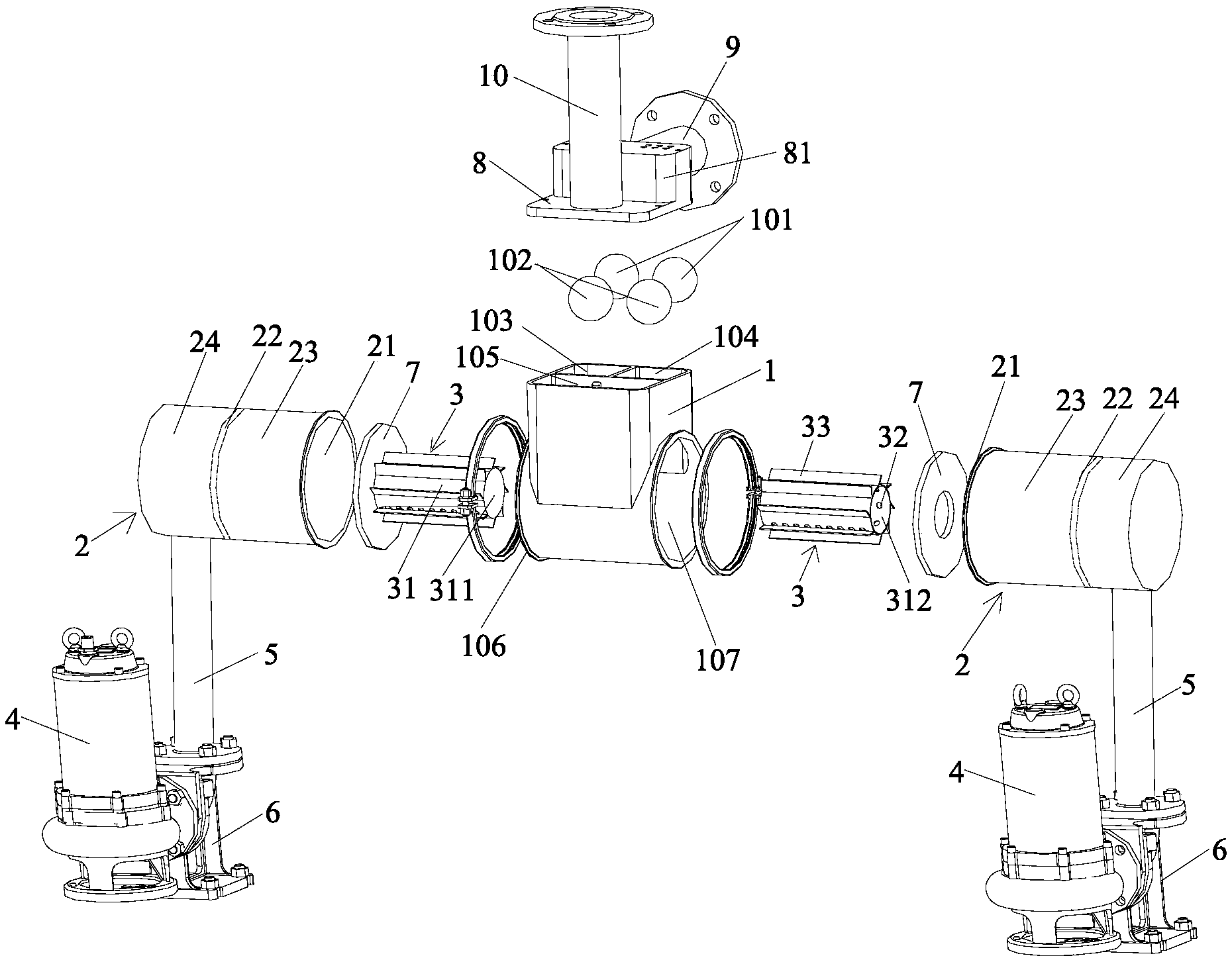

本发明公开了一种离心式反冲洗污水提升器，其包括：一组合止回阀体，所述组合止回阀体含有两个进水止回球阀和两个出水止回球阀;两个反冲洗桶，所述两个反冲洗桶对称分布在组合止回阀体的左右两侧;在两个反冲洗桶内均设置有过滤器;两台潜水排污泵，所述两台潜水排污泵分别通过管道与一反冲洗桶相连通连接;所述过滤器包括筒体，所述筒体的一端封闭，另一端开口，在所述筒体的周侧纵向设有多排过滤孔和间隔设有多个导向片，所述筒体的外周直径小于反冲洗桶的内腔直径，所述筒体的长度小于反冲洗桶的长度;且所述筒体的封闭端位于反冲洗桶的前端，所述筒体的开口端与反冲洗桶的内腔壁固定连接。本发明可避免污物堵塞过滤器和管路，结构简单紧凑。
权利要求书
1.一种离心式反冲洗污水提升器，包括：
一组合止回阀体，所述组合止回阀体含有两个进水止回球阀和两个出水止回球阀;
两个反冲洗桶，所述两个反冲洗桶对称分布在组合止回阀体的左右两侧;在两个反冲洗桶内均设置有过滤器;
两台潜水排污泵，所述两台潜水排污泵分别通过管道与一反冲洗桶相连通连接;
其特征在于：
所述过滤器包括筒体，所述筒体的一端封闭，另一端开口，在所述筒体的周侧纵向设有多排过滤孔和间隔设有多个导向片，所述筒体的外周直径小于反冲洗桶的内腔直径，所述筒体的长度小于反冲洗桶的长度;且所述筒体的封闭端位于反冲洗桶的前端，所述筒体的开口端与反冲洗桶的内腔壁固定连接。
2.根据权利要求1所述的离心式反冲洗污水提升器，其特征在于：所述导向片与其投影面的夹角为锐角。
3.根据权利要求1所述的离心式反冲洗污水提升器，其特征在于：所述组合止回阀体设有左、右进水止回阀腔，出水止回阀腔，左、右连接口;在左、右进水止回阀腔的底部各设有一进水孔，在出水止回阀腔的底部设有左、右出水孔，在每个进水孔处分别设有一个进水止回球阀，在左、右出水孔处分别设有一个出水止回球阀，且位于左侧的进水孔和出水孔均与左连接口相连通，位于右侧的进水孔和出水孔均与右连接口相连通。
4.根据权利要求3所述的离心式反冲洗污水提升器，其特征在于：位于组合止回阀体左侧的反冲洗桶的前端与组合止回阀体的左连接口相连通连接，位于组合止回阀体右侧的反冲洗桶的前端与组合止回阀体的右连接口相连通连接。
5.根据权利要求4所述的离心式反冲洗污水提升器，其特征在于：所述组合止回阀体设有阀盖，所述阀盖上设有与出水止回阀腔相连通的污水出水孔及设有与左、右进水止回阀腔均相连通的污水进水孔，所述污水出水孔与污水出水管相连通，所述污水进水孔与污水进水管相连通。
6.根据权利要求5所述的离心式反冲洗污水提升器，其特征在于：所述阀盖设有台阶，所述污水进水孔设在所述台阶的后侧面，在所述台阶的底面设有与左、右进水止回阀腔分别相连通的左、右阀孔，且所述污水进水孔与左、右阀孔均相连通。
7.根据权利要求1所述的离心式反冲洗污水提升器，其特征在于：在筒体的开口端套接有圆环形隔板，所述圆环形隔板与反冲洗桶的内腔壁固定连接，使反冲洗桶的内腔分隔为污物储存腔和污水储存腔，与潜水排污泵相连通连接的管道与污水储存腔相连通。
8.根据权利要求7所述的离心式反冲洗污水提升器，其特征在于：在反冲洗桶的内腔壁设有卡接槽，所述卡接槽的宽度与所述圆环形隔板的厚度相适配，通过使圆环形隔板的周边位于所述卡接槽内，从而实现圆环形隔板与反冲洗桶内腔壁之间的卡接固定。
9.根据权利要求1所述的离心式反冲洗污水提升器，其特征在于：所述两台潜水排污泵均通过藕合座与管道相连通连接。
10.根据权利要求1所述的离心式反冲洗污水提升器，其特征在于：所述进水止回球阀的密度小于水的密度，所述出水止回球阀的密度大于水的密度。
说明书
一种离心式反冲洗污水提升器
技术领域
本发明是涉及一种反冲洗污水提升器，具体说，是涉及一种离心式反冲洗污水提升器，属于污水处理设备技术领域。
背景技术
污水提升器是用于提升和输送低于下水道市政管网的废污水，主要用于地下室、船舶、别墅等远离排水立管和排水条件不好的场所。污水提升器的工作原理是使废污水通过入口流入，经过滤网实现渣水分离，残渣进入残渣储存器，水则流入集水箱，当水位达到指定位置时，启动排污泵进行冲洗，将水及残渣从出口排出，实现污水提升。
目前使用的污水提升器多为自带反冲洗形式，污水通过进口止回阀进入反冲洗过滤器，再通过潜水排污泵流入到污水箱中，但现有的反冲洗污水提升器的反冲洗过滤器的内径较大，水流速过低，污物容易沉淀堵塞，油污容易粘结，如果缩小反冲洗过滤器的直径将会减小污物杂物储存的空间，更易造成堵塞。另外，现有的反冲洗污水提升器还存在管路结构复杂，环节多，极易产生堵塞，检修困难，占用面积大，制造成本高等诸多缺陷。
发明内容
针对现有技术存在的上述问题，本发明的目的是提供一种可避免污物堵塞、管路结构简单、检修容易、占用面积小、制造成本低的离心式反冲洗污水提升器。
为实现上述目的，本发明采用如下技术方案：
一种离心式反冲洗污水提升器，包括：
一组合止回阀体，所述组合止回阀体含有两个进水止回球阀和两个出水止回球阀;
两个反冲洗桶，所述两个反冲洗桶对称分布在组合止回阀体的左右两侧;在两个反冲洗桶内均设置有过滤器;
两台潜水排污泵，所述两台潜水排污泵分别通过管道与一反冲洗桶相连通连接;
其特征在于：
所述过滤器包括筒体，所述筒体的一端封闭，另一端开口，在所述筒体的周侧纵向设有多排过滤孔和间隔设有多个导向片，所述筒体的外周直径小于反冲洗桶的内腔直径，所述筒体的长度小于反冲洗桶的长度;且所述筒体的封闭端位于反冲洗桶的前端，所述筒体的开口端与反冲洗桶的内腔壁固定连接。
作为优选方案，所述导向片与其投影面的夹角为锐角。
一种实施方案，所述组合止回阀体设有左、右进水止回阀腔，出水止回阀腔，左、右连接口;在左、右进水止回阀腔的底部各设有一进水孔，在出水止回阀腔的底部设有左、右出水孔，在每个进水孔处分别设有一个进水止回球阀，在左、右出水孔处分别设有一个出水止回球阀，且位于左侧的进水孔和出水孔均与左连接口相连通，位于右侧的进水孔和出水孔均与右连接口相连通。
一种进一步实施方案，位于组合止回阀体左侧的反冲洗桶的前端与组合止回阀体的左连接口相连通连接，位于组合止回阀体右侧的反冲洗桶的前端与组合止回阀体的右连接口相连通连接。
一种进一步实施方案，所述组合止回阀体设有阀盖，所述阀盖上设有与出水止回阀腔相连通的污水出水孔及设有与左、右进水止回阀腔均相连通的污水进水孔，所述污水出水孔与污水出水管相连通，所述污水进水孔与污水进水管相连通。
一种进一步实施方案，所述阀盖设有台阶，所述污水进水孔设在所述台阶的后侧面，在所述台阶的底面设有与左、右进水止回阀腔分别相连通的左、右阀孔，且所述污水进水孔与左、右阀孔均相连通。
一种实施方案，在筒体的开口端套接有圆环形隔板，所述圆环形隔板与反冲洗桶的内腔壁固定连接，使反冲洗桶的内腔分隔为污物储存腔和污水储存腔，与潜水排污泵相连通连接的管道与污水储存腔相连通。
一种进一步实施方案，在反冲洗桶的内腔壁设有卡接槽，所述卡接槽的宽度与所述圆环形隔板的厚度相适配，通过使圆环形隔板的周边位于所述卡接槽内，从而实现圆环形隔板与反冲洗桶内腔壁之间的卡接固定。
一种实施方案，所述两台潜水排污泵均通过藕合座与管道相连通连接。
一种实施方案，所述进水止回球阀的密度小于水的密度，所述出水止回球阀的密度大于水的密度。
相较于现有技术，本发明的有益技术效果在于：
本发明利用离心原理，使反冲洗的污水通过过滤器的滤孔排出并被导向片导向反冲洗桶的内腔壁呈螺旋状流动，在螺旋和离心双作用下，反冲洗水流可冲刷反冲洗桶的内腔壁，从而使反冲洗桶内腔壁上的沉淀沾结的污物被有效冲刷下来而排出，不仅可有效避免污物杂物沉淀堵塞过滤器的可能，而且能自动清除过滤器上的沾结污物;另外，本发明还可以不用单独设置集水箱，管路结构紧凑简单，检修容易，占用面积小，制造成本低，也有利于减少管路堵塞。因此，本发明相对于现有技术，具有显著性进步和推广应用价值。
