申请日2017.04.01
公开(公告)日2017.08.11
IPC分类号C02F9/12
摘要
本发明公开一种磁分离式污水深度处理装置，包括依次连通的吸附反应装置、混凝反应装置、絮凝反应装置和磁分离机，所述吸附反应装置上装有活性炭定量投加装置，所述混凝反应装置上设有混凝剂定量投加装置，所述絮凝反应装置上设有絮凝剂定量投加装置。与现有技术相比，本发明的有益效果为：(1)吸附反应装置、混凝反正装置、絮凝反应装置和磁分离机的设置，可以实现污水的深度净化;(2)能够实现活性炭的再生和利用，提高活性炭的利用率，节能环保;(3)能够有效去除污水中的COD、BOD、TP、SS及色度。

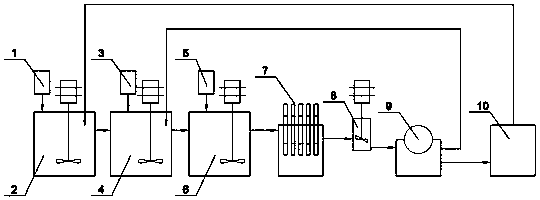

摘要附图
权利要求书
1.一种磁分离式污水深度处理装置，其特征在于，包括依次连通的吸附反应装置、混凝反应装置、絮凝反应装置和磁分离机，所述吸附反应装置上装有活性炭定量投加装置，所述混凝反应装置上设有混凝剂定量投加装置，所述絮凝反应装置上设有絮凝剂定量投加装置。
2.根据权利要求1所述的磁分离式污水深度处理装置，其特征在于，还包括依次连通的高速剪切机、磁介回收机、活性炭再生装置、管路单元、阀门单元和自动控制单元，所述高速剪切机与磁分离机的出口端连通。
3.根据权利要求1所述的磁分离式污水深度处理装置，其特征在于，所述活性炭再生装置与吸附反应装置相通。
说明书
一种磁分离式污水深度处理装置
技术领域
本发明涉及一种污水处理装置，尤其涉及一种磁分离式污水深度处理装置。
背景技术
水资源的匮乏、经济的持续增长、人口的增多，必将导致水价格的不断提高，因此，大力发展中水回用事业，不仅能节约有限的水资源，缓解日趋突出的用水紧张矛盾，而且能减少污水的排放，减轻对周围水体的污染，改善人类居住环境，还能节约大量水资源费。中水回用是促进经济、环境、社会协调发展的重要举措，存在着巨大的商机。
本装置采用磁粉活性炭联用的污水深度处理工艺，能够有效除去污水中的污染物，实现中水回用的目的，成本低廉，效果显著。
发明内容
本发明提供一种磁分离式污水深度处理装置。
为了实现上述目的，本发明的技术方案为：一种磁分离式污水深度处理装置，包括依次连通的吸附反应装置、混凝反应装置、絮凝反应装置和磁分离机，所述吸附反应装置上装有活性炭定量投加装置，所述混凝反应装置上设有混凝剂定量投加装置，所述絮凝反应装置上设有絮凝剂定量投加装置。
与现有技术相比，本发明的有益效果为：(1)吸附反应装置、混凝反正装置、絮凝反应装置和磁分离机的设置，可以实现污水的深度净化;(2)能够实现活性炭的再生和利用，提高活性炭的利用率，节能环保;(3)能够有效去除污水中的COD、BOD、TP、SS及色度。
