申请日2017.05.05
公开(公告)日2017.08.25
IPC分类号B26F1/14; B26F1/02; B26D5/12; B26D7/06
摘要
本发明公开了一种水处理活性炭网打孔装置，包括机架，机架的底部设有四根支撑脚，支撑脚的下端设置在底座上;机架的端部一侧设有侧架，侧架之间设有若干传动滚筒;机架与支撑脚的外侧之间设有梯架，梯架的中部与机架之间设有固定板，梯架的端部之间设有支撑板，支撑板上设有固定座，固定座上设有液压缸安装座，液压缸安装座与固定座为一体结构，液压缸安装座上设有打孔液压缸，打孔液压缸的顶部设有顶座，顶座与液压缸安装座之间设有固定轴，打孔液压缸的下部设有活塞杆，活塞杆穿过固定座与液压缸安装座，活塞杆的下端设有打孔头。本发明可以在水处理活性炭网上实现压孔，方便在水处理活性炭网上实现打孔操作。
权利要求书
1.一种水处理活性炭网打孔装置，包括机架(11)，其特征在于：机架(11)的底部设有四根支撑脚(12)，支撑脚(12)呈竖直布置，支撑脚(12)的下端设置在底座(13)上;机架(11)的端部一侧设有第一侧架(16)，机架(11)的端部另一侧设有第二侧架(18)，第二侧架(18)与第一侧架(16)呈平行布置，第二侧架(18)与第一侧架(16)之间设有若干传动滚筒(31)，传动滚筒(31)呈等间距布置;机架(11)与支撑脚(12)的外侧之间设有梯架(20)，梯架(20)的中部与机架(11)之间设有固定板(21)，梯架(20)的端部之间设有支撑板(23)，支撑板(23)上设有固定座(24)，固定座(24)上设有液压缸安装座(25)，液压缸安装座(25)与固定座(24)为一体结构，液压缸安装座(25)上设有打孔液压缸(26)，打孔液压缸(26)的顶部设有顶座(27)，顶座(27)与液压缸安装座(25)之间设有固定轴(28)，打孔液压缸(26)的下部设有活塞杆(29)，活塞杆(29)穿过固定座(24)与液压缸安装座(25)，活塞杆(29)的下端设有打孔头(30)，打孔头(30)安装在机架(11)的上方。
2.根据权利要求1所述的水处理活性炭网打孔装置，其特征在于：第一侧架(16)的端部外侧设有第一延展片(17)。
3.根据权利要求1所述的水处理活性炭网打孔装置，其特征在于：第二侧架(18)的端部外侧设有第二延展片(19)。
4.根据权利要求1所述的水处理活性炭网打孔装置，其特征在于：底座(13)上设有若干固定孔(14)。
5.根据权利要求1所述的水处理活性炭网打孔装置，其特征在于：支撑脚(12)的上端与机架(11)的底部之间设有加强管(15)。
6.根据权利要求1所述的水处理活性炭网打孔装置，其特征在于：梯架(20)的两侧设有开槽(22)。
7.根据权利要求6所述的水处理活性炭网打孔装置，其特征在于：开槽(22)为U型形状。
说明书
一种水处理活性炭网打孔装置
技术领域
本发明涉及一种打孔装置，具体涉及一种水处理活性炭网打孔装置。
背景技术
水处理活性炭以优质椰子壳、核桃壳、杏壳、桃壳、煤质为原料，经系列生产工艺精制而成，外观呈黑色颗粒状。优点是孔隙结构发达，比表面积大，吸附性能强，库层阴力小，化学性能稳定，易再生。适用于高纯度的生活饮用水、工业用水和废水处理的深度净化。水处理活性炭以优质椰子壳、核桃壳、杏壳、桃壳、煤质为原料，经系列生产工艺精制而成，外观呈黑色颗粒状。优点是孔隙结构发达，比表面积大，吸附性能强，库层阴力小，化学性能稳定，易再生。适用于高纯度的生活饮用水、工业用水和废水处理的深度净化。活性炭选用优质果壳椰子壳为原料，采用先进的生产工艺精制加工而成，产品具有孔隙结构发达，强度高，杂质含量低，颗粒度适当，阻力小，易于再生等优点。现有的水处理活性炭网的边缘位置不方便进行打孔操作，且打孔操作效率低。
发明内容
本发明的目的在于提供一种可以在水处理活性炭网上实现压孔，方便在水处理活性炭网上实现打孔操作的水处理活性炭网打孔装置。
为实现上述目的，本发明提供如下技术方案：

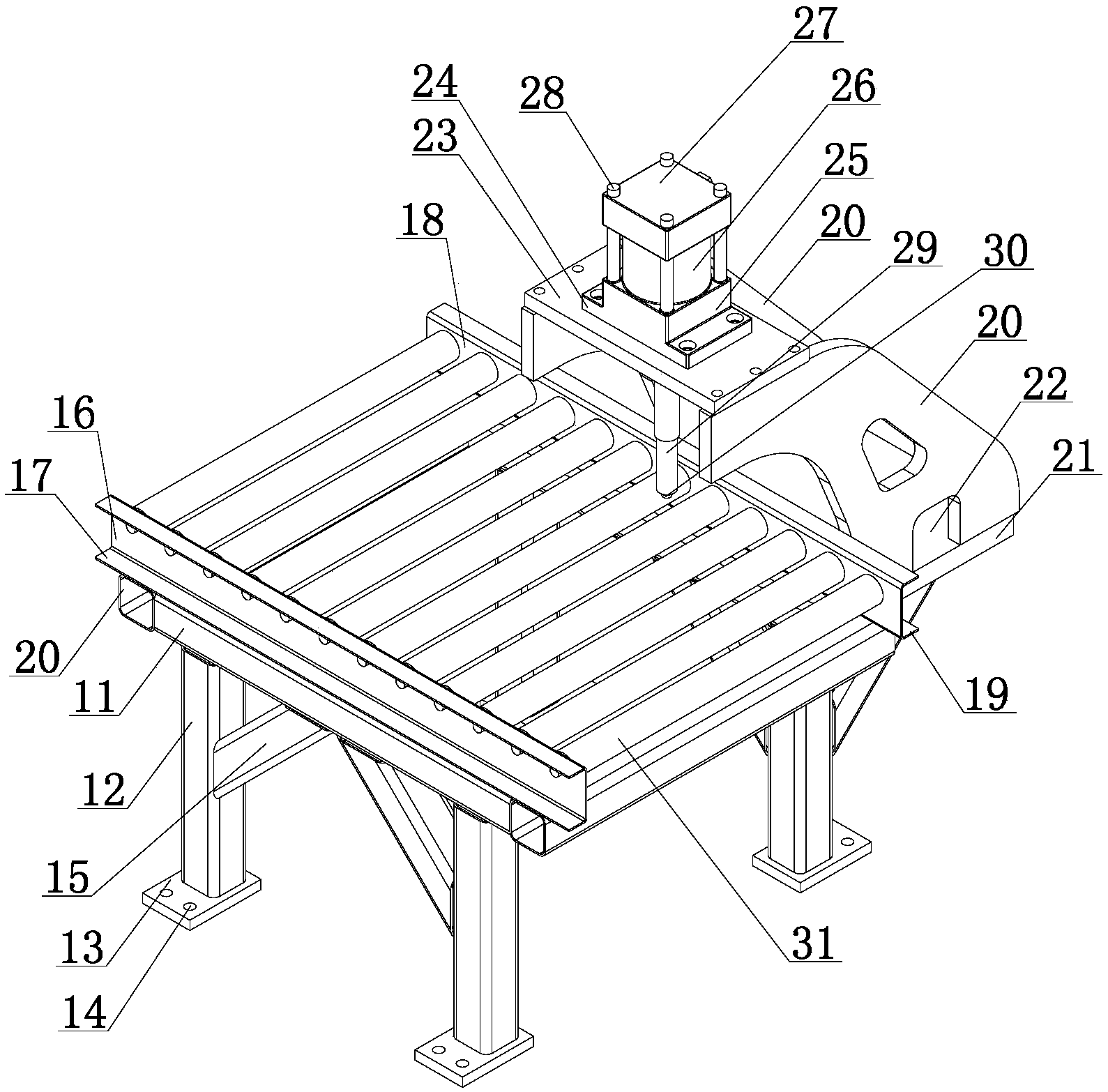

一种水处理活性炭网打孔装置，包括机架，机架的底部设有四根支撑脚，支撑脚呈竖直布置，支撑脚的下端设置在底座上;机架的端部一侧设有第一侧架，机架的端部另一侧设有第二侧架，第二侧架与第一侧架呈平行布置，第二侧架与第一侧架之间设有若干传动滚筒，传动滚筒呈等间距布置;机架与支撑脚的外侧之间设有梯架，梯架的中部与机架之间设有固定板，梯架的端部之间设有支撑板，支撑板上设有固定座，固定座上设有液压缸安装座，液压缸安装座与固定座为一体结构，液压缸安装座上设有打孔液压缸，打孔液压缸的顶部设有顶座，顶座与液压缸安装座之间设有固定轴，打孔液压缸的下部设有活塞杆，活塞杆穿过固定座与液压缸安装座，活塞杆的下端设有打孔头，打孔头安装在机架的上方。
进一步地，所述第一侧架的端部外侧设有第一延展片。
进一步地，所述第二侧架的端部外侧设有第二延展片。
进一步地，所述底座上设有若干固定孔。
进一步地，所述支撑脚的上端与机架的底部之间设有加强管。
进一步地，所述梯架的两侧设有开槽。
进一步地，所述开槽为U型形状。
本发明的技术效果和优点：通过底座可以对支撑脚进行支撑，通过支撑脚可以对机架进行牢固支撑，通过第一侧架与第二侧架可以对传动滚筒进行安装;使用者可以将待处理的水处理活性炭网安放在机架的传动滚筒上，通过固定座可以对液压缸安装座进行安装，通过液压缸安装座与顶座可以对打孔液压缸进行牢固装夹，通过固定轴可以对液压缸安装座与顶座进行对接，打孔液压缸可以控制活塞杆下降，活塞杆可以控制打孔头实现下降，从而可以在水处理活性炭网上实现压孔，方便在水处理活性炭网上实现打孔操作。
