申请日2017.04.03
公开(公告)日2017.11.07
IPC分类号F04D7/02; F04D13/06; F04D29/70; F04D29/62
摘要
本实用新型公开了一种便于固定的下水管道排污水泵，包括固定圆环,所述固定圆环侧表面固定连接有伸缩端为水平方向的两对伸缩支撑杆，所述两对伸缩支撑杆内的每个伸缩支杆的伸缩端均固定连接有矩形垫片，所述每个矩形垫片侧表面均加工有一对螺纹通孔，所述每个螺纹通孔内均嵌装有紧定螺钉，所述固定圆环内嵌装有水泵本体，所述水泵本体下表面加工有进水口，所述进水口内嵌装有进水管，所述水泵本体两侧表面加工有一对出水口，所述一对出水口内的每个出水口内均嵌装有出水管，所述每个出水管上均套装有控制阀。本实用新型的有益效果是，结构简单，实用性强。

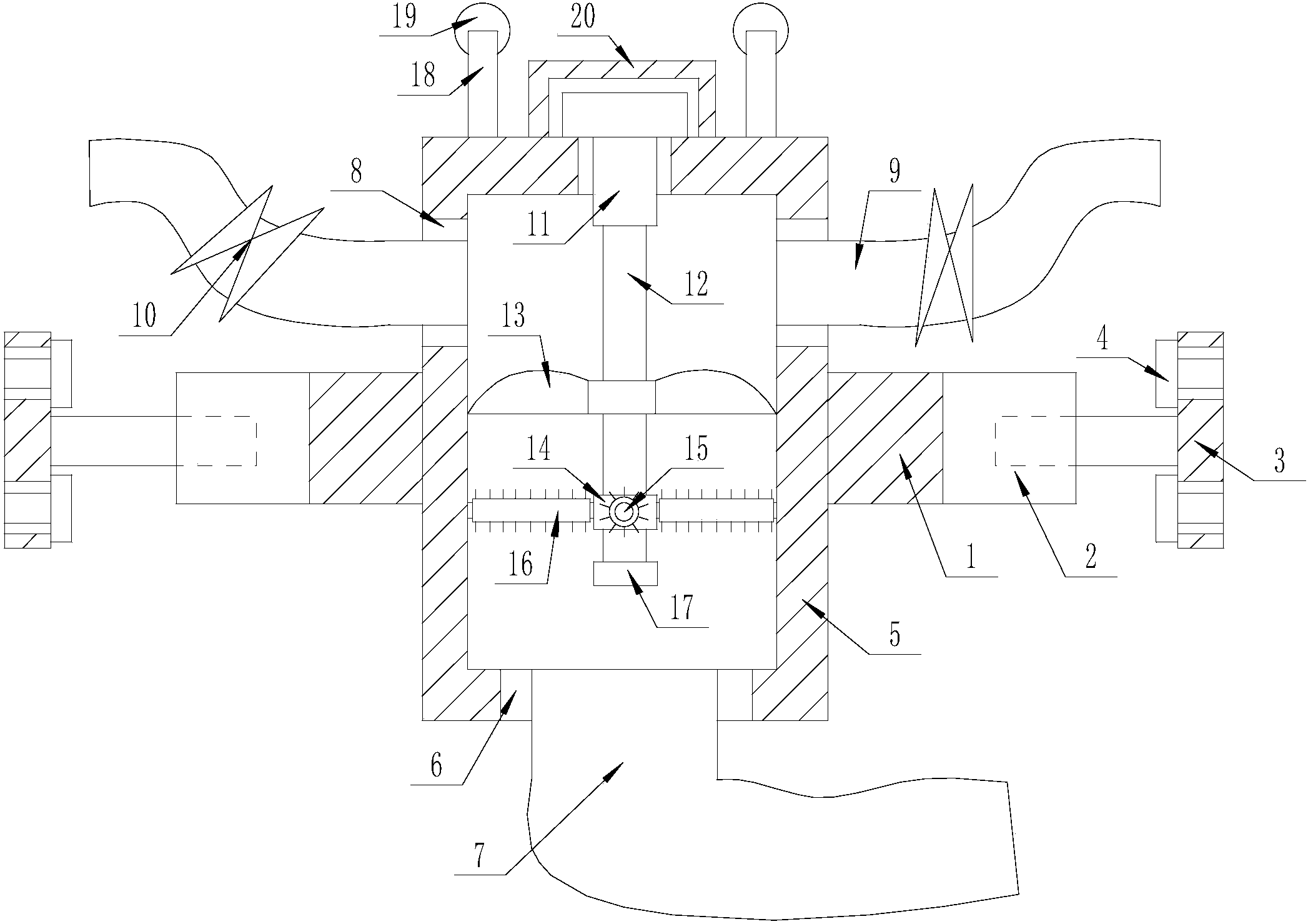

摘要附图
权利要求书
1.一种便于固定的下水管道排污水泵，包括固定圆环(1),其特征在于，所述固定圆环(1)侧表面固定连接有伸缩端为水平方向的两对伸缩支撑杆(2)，所述两对伸缩支撑杆(2)内的每个伸缩支杆的伸缩端均固定连接有矩形垫片(3)，所述每个矩形垫片(3)侧表面均加工有一对螺纹通孔，所述每个螺纹通孔内均嵌装有紧定螺钉(4)，所述固定圆环(1)内嵌装有水泵本体(5)，所述水泵本体(5)下表面加工有进水口(6)，所述进水口(6)内嵌装有进水管(7)，所述水泵本体(5)两侧表面加工有一对出水口(8)，所述一对出水口(8)内的每个出水口(8)内均嵌装有出水管(9)，所述每个出水管(9)上均套装有控制阀(10)，所述水泵本体(5)上表面加工有圆形开口，所述圆形开口内嵌装有旋转端向下的旋转电机(11)，所述旋转电机(11)的旋转端固定连接有叶轮轴(12)，所述叶轮轴(12)侧表面中心处套装有叶轮(13)，所述叶轮轴(12)侧表面且位于叶轮(13)下方套装有固定环(14)，所述固定环(14)侧表面固定连接有两对圆形横杆(15)，所述两对圆形横杆(15)内的每个圆形横杆(15)上均套装有钢丝毛刷(16)，所述叶轮轴(12)一端固定连接有磁铁片(17)，所述水泵本体(5)上表面且位于圆形开口两侧固定连接有一对N型把手(18)，所述一对N型把手(18)内的每个N型把手(18)上均套装有摩擦圈(19)。
2.根据权利要求1所述的一种便于固定的下水管道排污水泵，其特征在于，所述伸缩支撑杆(2)在同一圆周面等角度均匀分布。
3.根据权利要求1所述的一种便于固定的下水管道排污水泵，其特征在于，所述固定圆环(1)和伸缩支撑杆(2)均为不锈钢材质。
4.根据权利要求1所述的一种便于固定的下水管道排污水泵，其特征在于，所述水泵本体(5)外侧表面涂有防锈层。
5.根据权利要求1所述的一种便于固定的下水管道排污水泵，其特征在于，所述旋转电机(11)上套装有防水保护壳(20)。
说明书
一种便于固定的下水管道排污水泵
技术领域
本实用新型涉及水泵设备领域，特别是一种便于固定的下水管道排污水泵。
背景技术
污水泵属于离心杂质的一种，具有多种形式，主要用于输送城市污水，粪便或液体中含有纤维、纸屑等固体颗粒的介质，通常被输送介质的温度不大于80℃。
在城市的一些下水管道堵塞时经常会用到排污水泵，现有技术的排污水泵经常会出现堵塞现象，不方便清理就会影响污水排放，影响城市美化，另外排污水泵在排污水时需要固定，同时也要方便搬运，因此设置本装置是很有必要的。
实用新型内容
本实用新型的目的是为了解决上述问题，设计了一种便于固定的下水管道排污水泵。
实现上述目的本实用新型的技术方案为，一种便于固定的下水管道排污水泵，包括固定圆环,所述固定圆环侧表面固定连接有伸缩端为水平方向的两对伸缩支撑杆，所述两对伸缩支撑杆内的每个伸缩支杆的伸缩端均固定连接有矩形垫片，所述每个矩形垫片侧表面均加工有一对螺纹通孔，所述每个螺纹通孔内均嵌装有紧定螺钉，所述固定圆环内嵌装有水泵本体，所述水泵本体下表面加工有进水口，所述进水口内嵌装有进水管，所述水泵本体两侧表面加工有一对出水口，所述一对出水口内的每个出水口内均嵌装有出水管，所述每个出水管上均套装有控制阀，所述水泵本体上表面加工有圆形开口，所述圆形开口内嵌装有旋转端向下的旋转电机，所述旋转电机的旋转端固定连接有叶轮轴，所述叶轮轴侧表面中心处套装有叶轮，所述叶轮轴侧表面且位于叶轮下方套装有固定环，所述固定环侧表面固定连接有两对圆形横杆，所述两对圆形横杆内的每个圆形横杆上均套装有钢丝毛刷，所述叶轮轴一端固定连接有磁铁片，所述水泵本体上表面且位于圆形开口两侧固定连接有一对N型把手，所述一对N型把手内的每个N型把手上均套装有摩擦圈。
所述伸缩支撑杆在同一圆周面等角度均匀分布。
所述固定圆环和伸缩支撑杆均为不锈钢材质。
所述水泵本体外侧表面涂有防锈层。
所述旋转电机上套装有防水保护壳。
利用本实用新型的技术方案制作的一种便于固定的下水管道排污水泵，排污效率高，可以预防水管堵塞，结构新颖，固定效果好，可利用价值高，适用范围广。
