申请日2017.04.27
公开(公告)日2017.12.01
IPC分类号C02F9/02
摘要
本实用新型涉及一种工业锅炉除尘废水 处理系统，包括锅炉、文丘里管、碱池、除尘器、风机、沉降室、烟囱、沉淀池、过滤池、清水池和循环泵，所述锅炉通过所述文丘里管连接所述碱池，所述除尘器、所述风机、所述沉降室和所述烟囱依次连接，所述沉淀池的一端分别连接所述碱池和所述除尘器，另一端与所述过滤池、所述清水池依次连接，所述循环泵通过管路分别连接所述清水池和所述文丘里管、所述除尘器和所述碱池，所述过滤池内设有微孔陶瓷过滤板。与已有技术相比，本实用新型的有益效果在于：降低锅炉出故障概率，减少锅炉消耗，达到节能及延长锅炉寿命的目的。

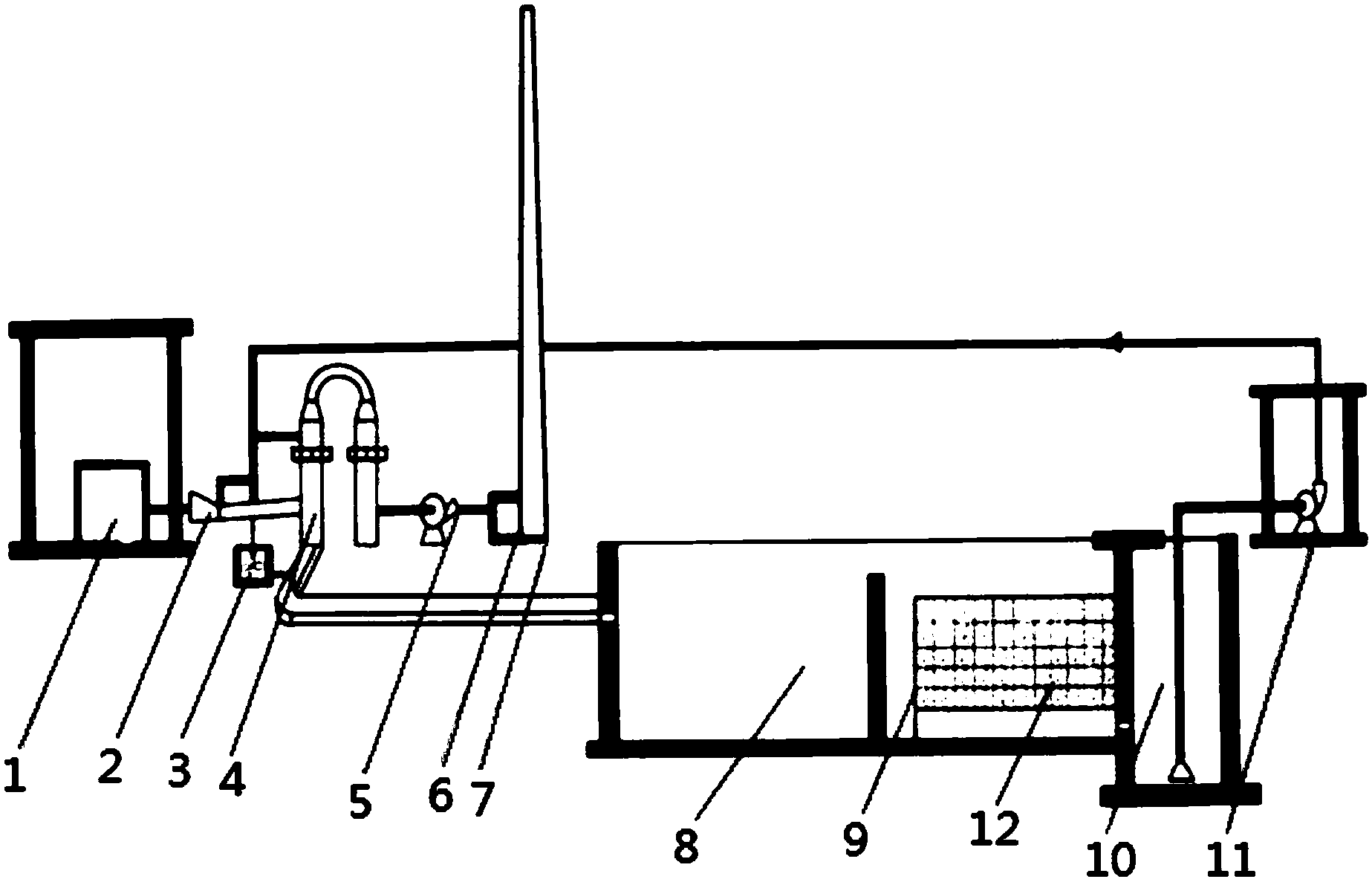

摘要附图
权利要求书
1.一种工业锅炉除尘废水处理系统，其特征在于，包括锅炉、文丘里管、碱池、除尘器、风机、沉降室、烟囱、沉淀池、过滤池、清水池和循环泵，所述锅炉通过所述文丘里管连接所述碱池，所述除尘器、所述风机、所述沉降室和所述烟囱依次连接，所述沉淀池的一端分别连接所述碱池和所述除尘器，另一端与所述过滤池、所述清水池依次连接，所述循环泵通过管路分别连接所述清水池和所述文丘里管、所述除尘器和所述碱池，所述过滤池内设有微孔陶瓷过滤板。
2.如权利要求1所述工业锅炉除尘废水处理系统，其特征在于，所述微孔陶瓷过滤板内具有多个大小分布均匀并相互连通的桥拱状开口微孔通道。
3.如权利要求1所述工业锅炉除尘废水处理系统，其特征在于，所述除尘器为脉冲除尘器。
说明书
一种工业锅炉除尘废水处理系统
技术领域
本实用新型涉及锅炉配套设备技术领域，尤其涉及一种工业锅炉除尘废水处理系统。
背景技术
锅炉在长期运行中，水处理设备难免会老化，当设备在运作不正常时，给水的污浊密度较大，给水过程中含有一定的泥沙。然而，含有带泥沙成分的水在锅炉中蒸发，所沉淀出来的泥沙物质愈来愈多的情况下，导致锅炉管道堵塞，散热效果差，会出现锅炉爆管的概率。锅炉水渣的形成如果不定期排出炉外，也会堵塞炉管造成爆管事故，同时也降低了传热效果。
实用新型内容
有鉴于此，本实用新型的目的是提供一种工业锅炉除尘废水处理系统，以解决现有技术中的不足。
为了达到上述目的，本实用新型的目的是通过下述技术方案实现的：
提供一种工业锅炉除尘废水处理系统，包括锅炉、文丘里管、碱池、除尘器、风机、沉降室、烟囱、沉淀池、过滤池、清水池和循环泵，所述锅炉通过所述文丘里管连接所述碱池，所述除尘器、所述风机、所述沉降室和所述烟囱依次连接，所述沉淀池的一端分别连接所述碱池和所述除尘器，另一端与所述过滤池、所述清水池依次连接，所述循环泵通过管路分别连接所述清水池和所述文丘里管、所述除尘器和所述碱池，所述过滤池内设有微孔陶瓷过滤板。
上述工业锅炉除尘废水处理系统，其中，所述微孔陶瓷过滤板内具有多个大小分布均匀并相互连通的桥拱状开口微孔通道。
上述工业锅炉除尘废水处理系统，其中，所述除尘器为脉冲除尘器。
与已有技术相比，本实用新型的有益效果在于：
降低锅炉出故障概率，减少锅炉消耗，达到节能及延长锅炉寿命的目的。
