申请日2017.04.27
公开(公告)日2017.08.18
IPC分类号C02F9/10
摘要
本发明提供一种燃机电厂废水 零排放处理装置及处理工艺，适应燃机电厂废水水量较大、水质相对较好、废水无法消纳的特点，其系统简单，成本相对较低，处理效果较好，能够使燃机电厂完全达到零排放。燃机电厂废水依次经过澄清池、调节水池、自清洗过滤器、浸没式超滤装置、活性炭过滤器、一号保安过滤器、第一级反渗透装置处理;第一级反渗透装置的浓水与电厂锅炉补给水系统中的反渗透浓水混合后依次经过反应池、浓缩池、管式微滤处理装、第二级反渗透装置处理;第二级反渗透装置的浓水与电厂锅炉补给水系统中的反渗透浓水混合后送入SWRO反渗透装置;SWRO反渗透装置的浓水送入机械蒸汽再压缩蒸发结晶系统进行蒸发结晶，最终实现零排放。

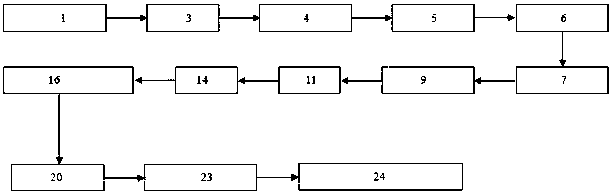

摘要附图
权利要求书
1.一种燃机电厂废水零排放处理装置，其特征在于：包括澄清池、调节水池、自清洗过滤器、浸没式超滤装置、活性炭过滤器、一号保安过滤器、第一级反渗透装置、反应池、浓缩池、管式微滤处理装置、第二级反渗透装置、SWRO反渗透装置、机械蒸汽再压缩蒸发结晶系统、碱加药箱和碳酸钠加药箱;澄清池与调节水池连接;调节水池与自清洗过滤器连接;自清洗过滤器与浸没式超滤装置连接;浸没式超滤装置的产水出口与活性炭过滤器连接;活性炭过滤器与一号保安过滤器连接;一号保安过滤器与第一级反渗透装置连接;第一级反渗透装置的浓水出口与反应池连接;反应池的溢流口与浓缩池连接;浓缩池与管式微滤处理装置连接;管式微滤处理装置的出水出口与第二级反渗透装置连接;第二级反渗透装置的浓水出口通过与SWRO反渗透装置连接;SWRO反渗透装置的浓水出口与机械蒸汽再压缩蒸发结晶系统连接;反应池分别与碱加药箱和碳酸钠加药箱连接。
2.根据权利要求1所述的燃机电厂废水零排放处理装置，其特征在于：所述的浸没式超滤装置的反洗排水出口与澄清池连接。
3.根据权利要求1所述的燃机电厂废水零排放处理装置，其特征在于：还包括一号给水泵，一号保安过滤器通过给一号水泵与第一级反渗透装置连接。
4.根据权利要求1所述的燃机电厂废水零排放处理装置，其特征在于：还包括二号保安过滤器，管式微滤处理装置的出水出口与第二级反渗透装置之间设有二号保安过滤器，管式微滤处理装置的出水出口与二号保安过滤器连接，二号保安过滤器与第二级反渗透装置连接。
5.根据权利要求1所述的燃机电厂废水零排放处理装置，其特征在于：还包括污泥泵，浓缩池与污泥泵连接。
6.根据权利要求1所述的燃机电厂废水零排放处理装置，其特征在于：还包括再循环泵，管式微滤处理装置通过再循环泵与浓缩池连接。
7.根据权利要求2所述的燃机电厂废水零排放处理装置，其特征在于：所述的浸没式超滤装置的反洗排水出口通过排水槽与澄清池连接。
8.一种权利要求1-7任一权利要求所述的燃机电厂废水零排放处理装置的处理工艺，其特征在于：步骤如下：燃机电厂废水直接进入澄清池处理后经过调节水池进行水质调节，再依次通过自清洗过滤器、浸没式超滤装置、活性炭过滤器、一号保安过滤器进行过滤处理后，进入第一级反渗透装置处理;第一级反渗透装置的浓水与电厂锅炉补给水系统中的反渗透浓水混合后送入反应池，依次通过反应池、浓缩池及管式微滤处理装置处理;管式微滤处理装置的浓水送入第二级反渗透装置继续进行浓缩;第二级反渗透装置的浓水与电厂锅炉补给水系统中的反渗透浓水混合后送入SWRO反渗透装置，继续通过SWRO反渗透装置浓缩;SWRO反渗透装置的浓水送入机械蒸汽再压缩蒸发结晶系统进行蒸发结晶，最终实现此燃机电厂废水零排放。
9.根据权利要求8所述的处理工艺，其特征在于：其特征在于：第一级反渗透装置的产水送入锅炉补给水系统中的超滤水箱。
10.根据权利要求8所述的处理工艺，其特征在于：其特征在于：澄清池中加入絮凝剂和助凝剂;调节水池中加入杀菌剂，并加酸调节pH;第一级反渗透装置和第二级反渗透装置中加入阻垢剂;反应池中控制pH为11.5-13;当水质较差时，浓缩池中添加活性炭粉末，正常情况下不用添加;反应池中加碱和碳酸钠。
说明书
一种燃机电厂废水零排放处理装置及处理工艺
技术领域
本发明涉及一种燃机电厂废水零排放处理装置及处理工艺。
背景技术
随着国家对大气排放标准越来越严格，经济发达地区燃机电厂的装机容量越来越大。燃机电厂是工业用水大户，废水排放量巨大，存在循环水排污水、锅炉补给水系统中化学浓水和离子交换树脂再生废水、锅炉排污水、生活污水等废水，废水排放量较大，但燃机电厂没有输煤、除灰和脱硫系统，无法将废水梯级利用，废水消纳能力大大减小，因此对于经济发达地区的燃机电厂面临着较大的废水排放压力。目前针对燃煤电厂，特别是脱硫废水的量排放处理装置越来越多，而多燃机电厂的废水却少有研究。
燃机电厂大量废水主要是循环水排污水、反渗透浓水，其水质中几乎无重金属，且悬浮物较低、水质清澈，但水量较大，一般大于300m3/h，且含盐量较高，特别是硬度较高，结垢倾向较大，严重影响普通废水处理设备。因此，对燃机电厂大水量高硬度高含盐量废水开零排放装置显得较为必要。
申请号为201620802893.6的中国专利公开了一种采用低温常压蒸发结晶进行脱硫废水零排放处理系统，采用TMF+活性炭过滤器+纳滤分盐+SWRO反渗透+DTRO反渗透+CWT蒸发结晶系统;申请号为201620253625.3的中国专利公开了一种全膜法对脱硫废水深度处理膜分离组合零排放系统，采用的是TMF+NF+SWRO+DTRO，其针对燃煤电厂的脱硫废水，采用了纳滤对一价离子进行了分盐处理;此工艺是将废水直接引入TMF系统，且使用了DTRO反渗透进行浓缩减量处理，投资成本较高，主要针对废水水质恶劣、水质较差含盐量较高、TDS基本在10000mg/L以上、水量较少(脱硫废水水量少，仅5～20m3/h)的情况，不适合用在燃机电厂大水量，含盐量10000mg/L以下的废水。
申请号为201520829731.7的中国专利公开了一种大水量电厂废水零排放处理装置，采用机械加速澄清池+浸没式超滤+多级反渗透(包括普通RO、DTRO、STRO)+结晶系统，该系统的优点能处理大流量废水，但是针对燃机电厂废水的特点，硬度较高，应用此装置只采用化学沉淀和机械沉淀的方法去除硬度，化学沉淀和机械沉淀只能去除及少量硬度，特别是通过反渗透浓缩后的浓水，其硬度成倍增长，导致后续反渗透结垢严重，设备无法运行。
发明内容
本发明的目的在于克服现有技术中存在的上述不足，而提供一种设计合理的燃机电厂废水零排放处理装置及处理工艺，适应燃机电厂废水水量较大、水质相对较好、废水无法消纳的特点，其系统简单，成本相对较低，处理效果较好，能够使燃机电厂完全达到零排放。
本发明解决上述问题所采用的技术方案是：一种燃机电厂废水零排放处理装置，其特征在于：包括澄清池、调节水池、自清洗过滤器、浸没式超滤装置、活性炭过滤器、一号保安过滤器、第一级反渗透装置、反应池、浓缩池、管式微滤处理装置、第二级反渗透装置、SWRO反渗透装置、机械蒸汽再压缩蒸发结晶系统、碱加药箱和碳酸钠加药箱;澄清池与调节水池连接;调节水池与自清洗过滤器连接;自清洗过滤器与浸没式超滤装置连接;浸没式超滤装置的产水出口与活性炭过滤器连接;活性炭过滤器与一号保安过滤器连接;一号保安过滤器与第一级反渗透装置连接;第一级反渗透装置的浓水出口与反应池连接;反应池的溢流口与浓缩池连接;浓缩池与管式微滤处理装置连接;管式微滤处理装置的出水出口与第二级反渗透装置连接;第二级反渗透装置的浓水出口通过与SWRO反渗透装置连接;SWRO反渗透装置的浓水出口与机械蒸汽再压缩蒸发结晶系统连接;反应池分别与碱加药箱和碳酸钠加药箱连接。
本发明所述的浸没式超滤装置的反洗排水出口与澄清池连接。
本发明还包括一号给水泵，一号保安过滤器通过给一号水泵与第一级反渗透装置连接。
本发明还包括二号保安过滤器，管式微滤处理装置的出水出口与第二级反渗透装置之间设有二号保安过滤器，管式微滤处理装置的出水出口与二号保安过滤器连接，二号保安过滤器与第二级反渗透装置连接。
本发明还包括污泥泵，浓缩池与污泥泵连接。
本发明还包括再循环泵，管式微滤处理装置通过再循环泵与浓缩池连接。
本发明所述的浸没式超滤装置的反洗排水出口通过排水槽与澄清池连接。
一种燃机电厂废水零排放处理装置的处理工艺，其特征在于：步骤如下：燃机电厂废水直接进入澄清池处理后经过调节水池进行水质调节，再依次通过自清洗过滤器、浸没式超滤装置、活性炭过滤器、一号保安过滤器进行过滤处理后，进入第一级反渗透装置处理;第一级反渗透装置的浓水与电厂锅炉补给水系统中的反渗透浓水混合后送入反应池，依次通过反应池、浓缩池及管式微滤处理装置处理;管式微滤处理装置的浓水送入第二级反渗透装置继续进行浓缩;第二级反渗透装置的浓水与电厂锅炉补给水系统中的反渗透浓水混合后送入SWRO反渗透装置，继续通过SWRO反渗透装置浓缩;SWRO反渗透装置的浓水送入机械蒸汽再压缩蒸发结晶系统进行蒸发结晶，最终实现此燃机电厂废水零排放。
本发明第一级反渗透装置的产水送入锅炉补给水系统中的超滤水箱。
本发明澄清池中加入絮凝剂和助凝剂;调节水池中加入杀菌剂，并加酸调节pH;第一级反渗透装置和第二级反渗透装置中加入阻垢剂;反应池中控制pH为11.5-13;当水质较差时，浓缩池中添加活性炭粉末，正常情况下不用添加;反应池中加碱和碳酸钠。
本发明本发明与现有技术相比，具有以下优点和效果：本发明处理水量在350 m3/h以上，主要针对处理废水TDS为2000mg/L~6000mg/L;本发明保证了燃机电厂废水大水量处理，同时处理了燃机电厂循环水排污水和反渗透浓水通过浓缩后的高硬度废水，不对膜设备造成结垢，保证了设备的安全稳定运行，避免了燃机电厂废水对当地生态环境的破坏，解决了燃机电厂废水不允许外排问题。
