申请日2017.04.10
公开(公告)日2017.11.07
IPC分类号C02F9/02
摘要
本实用新型公开了一体化平板陶瓷膜组含油污水处理装置，包括气浮装置和陶瓷膜组分离装置，所述气浮装置和陶瓷膜组分离装置分别设有进水口和出水口，其中气浮装置的出水口与陶瓷膜组分离装置的进水口连接。本实用新型应用上具有较强的实用性，并具有体积小、处理量大、过滤精度高、能连续排污、再生效果好、操作简便易行、安全可靠等特点，可实现固液分离，满足油田回注和外排的水质要求。
权利要求书
1.一体化平板陶瓷膜组含油污水处理装置，其特征在于：包括气浮装置和陶瓷膜组分离装置，所述气浮装置和陶瓷膜组分离装置分别设有进水口和出水口，其中气浮装置的出水口与陶瓷膜组分离装置的进水口连接。
2.根据权利要求1所述的一体化平板陶瓷膜组含油污水处理装置，其特征在于：所述气浮装置包括微气泡发生器和浮油刮板，所述微气泡发生器设置于气浮装置底部，浮油刮板设置于气浮装置顶部，所述气浮装置外檐设置有出渣槽，其中浮油刮板下端的位置高于出渣槽的位置，所述出渣槽外连排油口，其中浮油刮板移动可以将气浮装置上层的油渣刮至出渣槽中。
3.根据权利要求2所述的一体化平板陶瓷膜组含油污水处理装置，其特征在于：所述出渣槽沿着接近排油口的方向与气浮装置底面的距离越来越小，其呈斜坡状。
4.根据权利要求2所述的一体化平板陶瓷膜组含油污水处理装置，其特征在于：所述气浮装置的进水口设置于主体罐侧面的上端，所述气浮装置的出水口设置于主体罐侧面的下端，所述气浮装置主体罐的侧面下端还设置有放空口。
5.根据权利要求1～4任一项所述的一体化平板陶瓷膜组含油污水处理装置，其特征在于：所述气浮装置包括第一气浮装置和第二气浮装置，其中第一气浮装置的出水口连接第二气浮装置的进水口。
6.根据权利要求5所述的一体化平板陶瓷膜组含油污水处理装置，其特征在于：所述气浮装置和陶瓷膜组分离装置之间还设有前置过滤器和/或极化净化器，所述气浮装置的出水口与前置过滤器/极化净化器的进水口相连，前置过滤器/极化净化器的出水口与陶瓷膜组分离装置的进水口相连。
7.根据权利要求6所述的一体化平板陶瓷膜组含油污水处理装置，其特征在于：所述前置过滤器为PU过滤器。
说明书
一体化平板陶瓷膜组含油污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一体化平板陶瓷膜组含油污水处理装置。
背景技术
含油污水中油的状态分为可浮油(油珠粒径大于>60μm)、分散油(油珠粒径10-60μm)、乳化油 (油珠粒径小于10μm)以及溶解油。
目前,市场上形形色色的油水分离设备,大部分产品采用了物理处理方法：重力比重法,即利用油水比重不同,通过设置多重挡板进行强制沉浮分离,以达到油、渣、水的分离。这种分离虽然有自己的优点:成本低廉,结构简单,能耗小甚至是无能耗,但只能对油水进行初步的表象分离,对于污水中的悬浮性或游离状态的包裹性油脂、微小渣滓无能为力,同时,处理对象单一,适用范围窄,分离效率低。
对于解决含油污水中悬浮性或游离状态的包裹性油脂及微小渣滓难题,市场上之前有过一些通过过滤方式改进了分离效果,但结构简单,设计不合理,实际处理效果仍不能满足市场需要,与此同时,在分离能力得到改进的同时带来了众多负面问题与环境的二次污染。
实用新型内容
本实用新型所要解决的技术问题是提供一体化平板陶瓷膜组含油污水处理装置，以气浮装置和陶瓷膜组分离装置两个单元技术为基础进行污水处理，以解决现有技术中导致的上述多项缺陷。

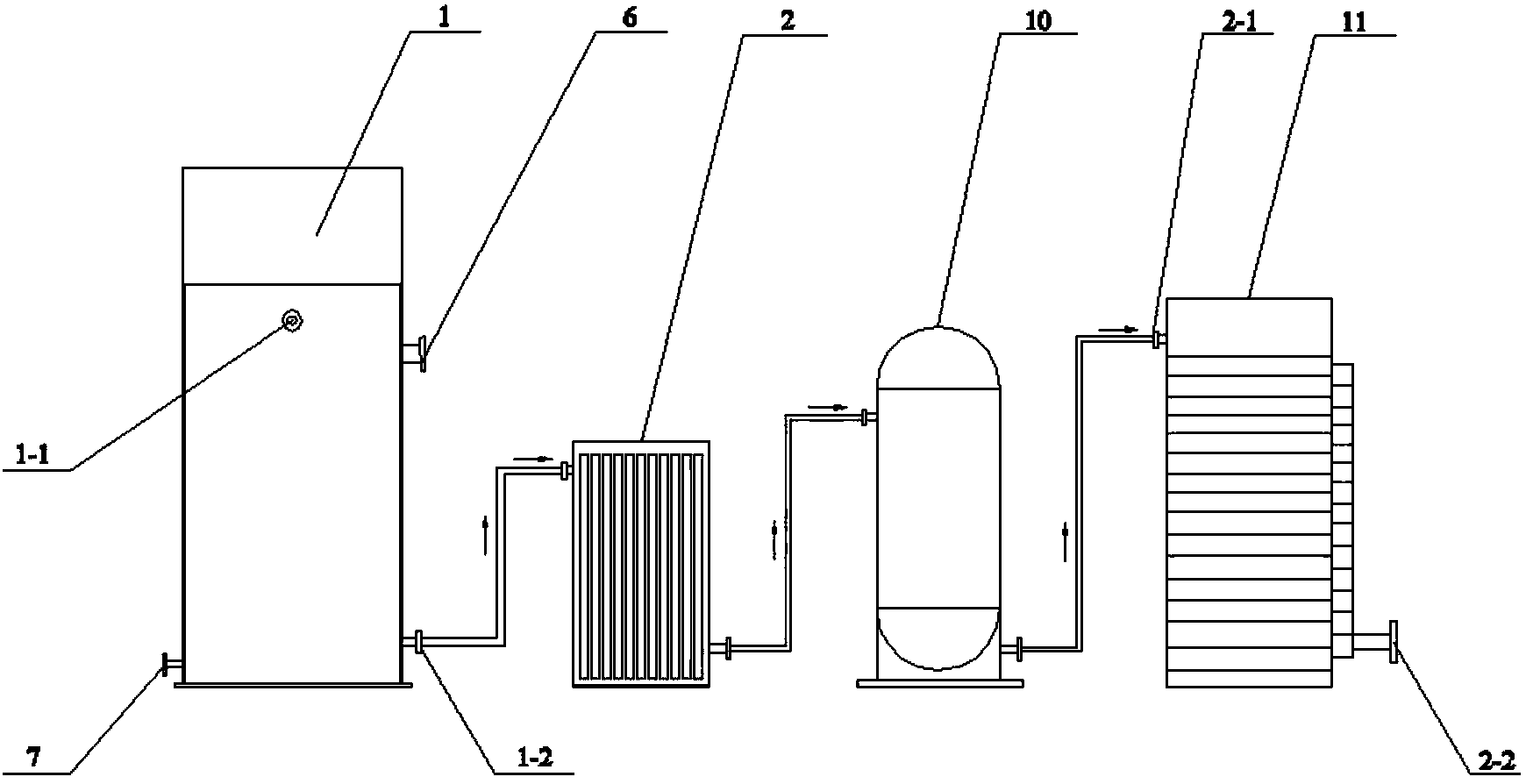

为实现上述目的，本实用新型提供以下的技术方案：一体化平板陶瓷膜组含油污水处理装置，包括气浮装置和陶瓷膜组分离装置，所述气浮装置和陶瓷膜组分离装置分别设有进水口和出水口，其中气浮装置的出水口与陶瓷膜组分离装置的进水口连接。
所述气浮装置包括微气泡发生器和浮油刮板，所述微气泡发生器设置于气浮装置底部，浮油刮板设置于气浮装置顶部，所述气浮装置外檐设置有出渣槽，其中浮油刮板下端的位置高于出渣槽的位置，所述出渣槽外连排油口，其中浮油刮板移动可以将气浮装置上层的油渣刮至出渣槽中。
所述出渣槽沿着接近排油口的方向与气浮装置底面的距离越来越小，其呈斜坡状。
所述气浮装置的进水口设置于主体罐侧面的上端，所述气浮装置的出水口设置于主体罐侧面的下端，所述气浮装置主体罐的侧面下端还设置有放空口。
所述气浮装置包括第一气浮装置和第二气浮装置，其中第一气浮装置的出水口连接第二气浮装置的进水口。
所述气浮装置和陶瓷膜组分离装置之间还设有前置过滤器和/或极化净化器，所述气浮装置的出水口与前置过滤器/极化净化器的进水口相连，前置过滤器/极化净化器的出水口与陶瓷膜组分离装置的进水口相连。
所述前置过滤器为PU过滤器。
相对于现有技术，本实用新型的优点在于：
(1)本实用新型以气浮装置和陶瓷膜组分离装置两个单元技术为基础进行污水处理，含油污水经过气液混合泵加压溶气后，经过气浮装置的处理，溶于水中的气体以微气泡形式释放，完成初次气浮处理过程，将重油和水分层，然后利用浮油刮板将上侧的重油刮至出油槽中，接着经过处理的污水进入陶瓷膜组分离装置，进一步的过滤和分离水中的乳化油和溶解油，这样设计可以更加彻底的将水油分离，分离效率高，效果好;
(2)本实用新型中气浮装置包括第一气浮装置和第二气浮装置，含油污水经过气液混合泵加压溶气后，经过第一气浮装置的处理，溶于水中的气体以微气泡形式释放，完成第一次气浮处理过程，将重油和水分层，然后进入第二气浮装置，主要起到破乳作用，初步净化后的污水进入PU过滤器除油，再进入极化净化器除垢，这样设计可以使水油分离更加彻底;
(3)本实用新型含油污水处理装置结构设计精巧、简单合理，工作稳定可靠、调节操作方便，具有免修性能，体积小、重量轻、耐腐蚀、安装方便。
