申请日2017.04.10
公开(公告)日2017.06.30
IPC分类号B01D1/14; B01D1/16; B01D1/30; C02F1/12
摘要
本发明创造提供了一种低温蒸发浓缩装置及高浓度污水的处理方法，包括机箱、机箱内水平方向上设有第一反应室与第二反应室，第一反应室中从上到下依次设有换热器、喷淋系统及蒸发填料床，第二反应室中设有除雾器，第二反应室与机箱上设有相对应的空气出口;机箱底端设有浓缩液出口;蒸发填料床为非金属材料、三维、具有较宽通道的填料床。本发明创造所述的一种低温蒸发浓缩装置及高浓度污水的处理方法，采用具有三维结构的蒸发填料床及喷淋，使得渗滤液与热空气充分接触;蒸发填料床具有较宽通道，且为无金属材料，因此不易堵塞、具有高耐化学性;同时在空气出口处设置除雾器能够使得空气排放的污染物少。
权利要求书

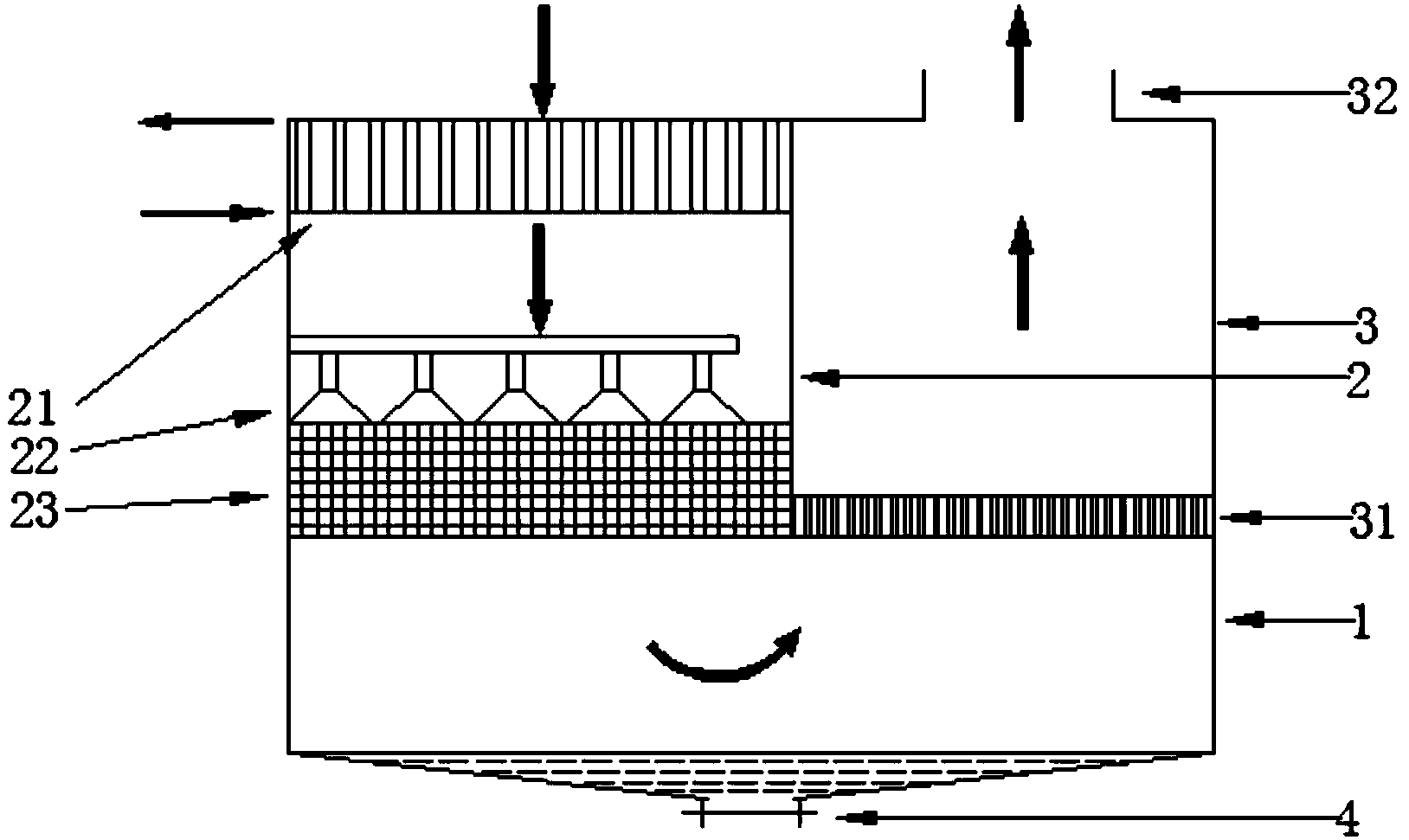

1.一种低温蒸发浓缩装置，其特征在于：包括机箱(1)，所述机箱(1)内水平方向上设有连通的第一反应室(2)与第二反应室(3)，所述第一反应室(2)中由上至下依次设有换热器(21)、喷淋系统(22)及蒸发填料床(23)，所述第二反应室(3)中设有除雾器(31)，所述第二反应室(3)与所述机箱(1)上设有相对应的空气出口(32);所述机箱(1)底端设有浓缩液出口(4)。
2.根据权利要求1所述的一种低温蒸发浓缩装置，其特征在于：所述蒸发填料床(23)与所述除雾器(31)底端位于同一平面上，且所述蒸发填料床(23)的外壁紧靠所述第一反应室(2)的内壁，所述除雾器(31)的外壁紧靠所述第二反应室(3)的内壁。
3.根据权利要求1所述的一种低温蒸发浓缩装置，其特征在于：所述换热器(21)上端或所述第二反应室(3)内侧壁设有鼓风机(5)。
4.根据权利要求1所述的一种低温蒸发浓缩装置，其特征在于：所述空气出口(32)处设有空气中和系统(6)。
5.根据权利要求1所述的一种低温蒸发浓缩装置，其特征在于：所述换热器(21)与余热提供装置(7)相连，所述余热提供装置(7)为热电联产机组、生物质锅炉、离心空压机中的任一种或多种。
6.根据权利要求1所述的一种低温蒸发浓缩装置，其特征在于：所述喷淋系统(22)通过输送管路与渗滤液储存池(9)相连。
7.根据权利要求6所述的一种低温蒸发浓缩装置，其特征在于：所述喷淋系统(22)通过输送管路依次与渗滤液储存池(9)、垃圾填埋场(8)相连。
8.根据权利要求1-7任一项所述的一种低温蒸发浓缩装置，其特征在于：所述空气出口(32)位于所述机箱(1)的顶端或侧壁。
9.一种利用权利要求8所述的装置实现高浓度污水处理的方法，其特征在于：包括如下过程：
渗滤液通过喷淋系统(22)进入蒸发填料床(23);
环境中的冷空气通过换热器(21)成为热空气，与渗滤液同时进入蒸发填料床(23)，在热空气的吹拂下，蒸发填料床(23)内渗滤液的水分不断被蒸发，随热空气通过除雾器(31)时，空气中的液滴受到除雾器(31)的阻挡从而聚合成大液滴落回蒸发器继续蒸发，热蒸汽最后通过空气出口(32)排出机箱(1);
随着水分的蒸发，渗滤液的浓度越来越高，成为浓缩液通过浓缩液出口(4)排出机箱(1)。
说明书
一种低温蒸发浓缩装置及高浓度污水的处理方法
技术领域
本发明创造属于废水处理领域，尤其是涉及一种低温蒸发浓缩装置及高浓度污水的处理方法。
背景技术
随着人们生活水平的提高，生活和生产垃圾成为社会的一个大问题，垃圾处理对环境的危害也很大。目前我国垃圾渗滤液处理的主流技术主要有两种：碟管式反渗透技术与“厌氧+好氧+MBR+NF/RO”组合技术。浓缩液的污染物不仅浓度高，且成分复杂难以处理。垃圾渗滤液的处理远远超过现有的技术能力，不达标或直排的现象不同程度的在各地存在。
已经有报道利用低温浓缩技术处理垃圾渗滤液，但是存在蒸发装置易堵塞、易腐蚀，渗滤液与热空气的接触不充分，排放空气含有污染物较多等问题。
发明内容
有鉴于此，本发明创造旨在提出以一种低温蒸发浓缩装置及高浓度污水的处理方法，以提供一种具有不易堵塞、高耐化学性，渗滤液与空气能够充分接触，有害物质排放少等优点的低温蒸发浓缩设备及污水的处理方法。
为达到上述目的，本发明创造的技术方案是这样实现的：
一种低温蒸发浓缩装置，包括机箱，机箱内水平方向上设有连通的第一反应室与第二反应室，第一反应室中由上至下依次设有换热器、喷淋系统及蒸发填料床，第二反应室中设有除雾器，第二反应室与机箱上设有相对应的空气出口;机箱底端设有浓缩液出口。
进一步的，所述蒸发填料床与除雾器底端位于同一平面上，且蒸发填料床的外壁紧靠第一反应室的内壁，除雾器的外壁紧靠第二反应室的内壁。
进一步的，所述换热器上端或第二反应室内侧壁设有鼓风机。
进一步的，所述空气出口处设有空气中和系统。
进一步的，所述换热器与余热提供装置相连，余热提供装置为热电联产机组、生物质锅炉、离心空压机中的任一种或多种。
进一步的，所述喷淋系统通过输送管路与渗滤液储存池相连。
进一步的，所述喷淋系统通过输送管路依次与渗滤液储存池、垃圾填埋场相连。
进一步的，所述空气出口位于机箱的顶端或侧壁。
一种高浓度污水处理的方法，包括如下过程：
渗滤液通过喷淋系统进入蒸发填料床;
环境中的冷空气通过换热器成为热空气，与渗滤液同时进入蒸发填料床，在热空气的吹拂下，蒸发填料床内渗滤液的水分不断被蒸发，随热空气通过除雾器时，空气中的液滴受到除雾器的阻挡从而聚合成大液滴落回蒸发器继续蒸发，热蒸汽最后通过空气出口排出机箱;
随着水分的蒸发，渗滤液的浓度越来越高，成为浓缩液通过浓缩液出口排出机箱。
相对于现有技术，本发明创造所述的一种低温蒸发浓缩装置及高浓度污水的处理方法具有以下优势：
本发明创造所述的一种低温蒸发浓缩装置及高浓度污水的处理方法，通过采用具有三维结构的蒸发填料床及喷淋，使得渗滤液与热空气能够充分接触;蒸发填料床具有较宽通道，且为无金属材料，因此不易堵塞、具有高耐化学性;同时在空气出口处设置除雾器能够使得液滴落回蒸发填料床进一步蒸发浓缩，因此空气排放的污染物少。
