申请日2017.04.05
公开(公告)日2017.05.31
IPC分类号C02F9/08; C02F101/10
摘要
本发明公开了一种高效节能生活污水处理装置，包括沉淀池、过滤池、净化池和灭菌池，沉淀池左侧连接有进水管，沉淀池内安装有絮凝剂管，过滤池从上往下安装有过滤网和微孔滤膜，净化池从左往右依次安装有第一活性炭层、软化树脂层和第二活性炭层;沉淀池、过滤池和净化池上端均安装有挡板;净化池通过光触媒管连接灭菌池，所述灭菌池上安装有支架，支架上安装有太阳能板，灭菌池上还安装有蓄电池，灭菌池内壁安装有紫外线灯，灭菌池左侧通过通气管连接臭氧罐，灭菌池右下侧连接有出水管。本发明通过通过多种方式对污水进行处理，污水处理效果好，对于消耗材料，更换方便，使用太阳能作为能源供给，节省成本。

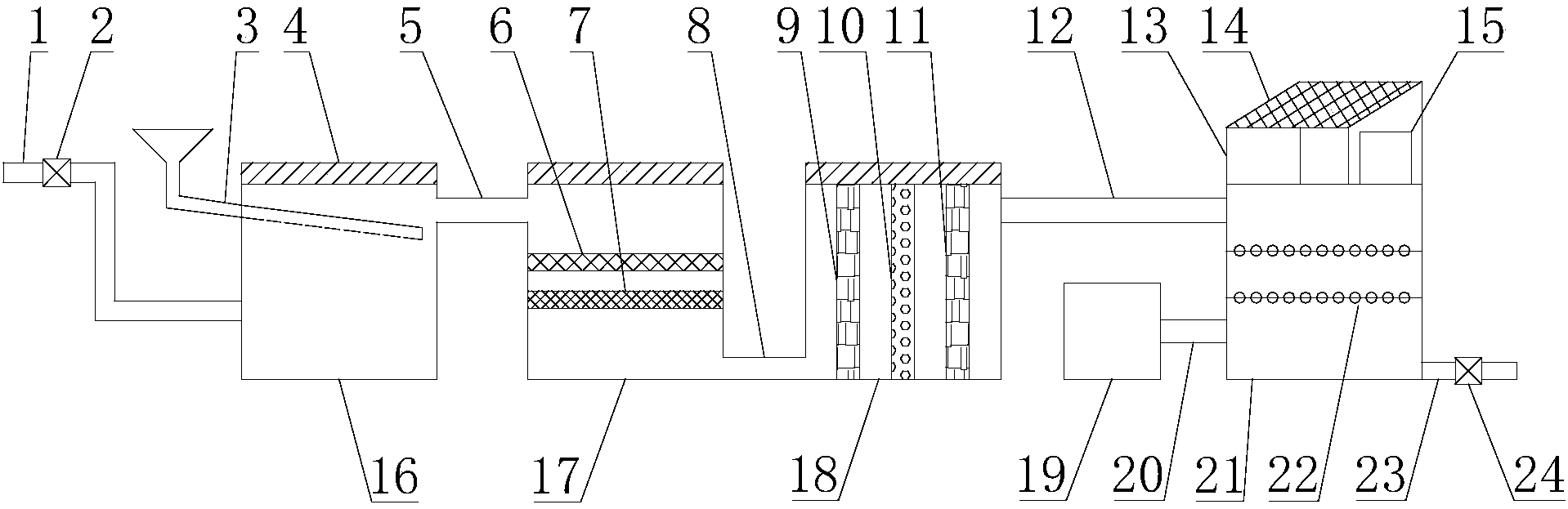

摘要附图
权利要求书
1.一种高效节能生活 污水处理装置，包括沉淀池(16)、过滤池(17)、净化池(18)和灭菌池(21)，其特征在于，所述沉淀池(16)左侧连接有进水管(1)，进水管(1)上安装有进水阀门(2)，沉淀池(16)上安装有絮凝剂管(3)，絮凝剂管(3)左上端设置有漏斗，沉淀池(16)右上侧通过第一通水管(5)连接过滤池(17)，所述过滤池(17)从上往下安装有过滤网(6)和微孔滤膜(7)，过滤池(17)右下侧通过第二通水管(8)连接净化池(18)，所述净化池(18)从左往右依次安装有第一活性炭层(9)、软化树脂层(10)和第二活性炭层(11);所述沉淀池(16)、过滤池(17)和净化池(18)上端均安装有挡板(4);所述净化池右上侧(18)通过光触媒管(12)连接灭菌池(21)，所述灭菌池(21)上安装有支架(13)，支架(13)上安装有太阳能板(14)，灭菌池(21)上还安装有蓄电池(15)，灭菌池(21)内壁安装有紫外线灯(22)，所述太阳能板(14)连接至蓄电池(15)，蓄电池(15)连接至紫外线灯(22);所述灭菌池(21)左侧通过通气管(20)连接臭氧罐(19)，灭菌池(21)右下侧连接有出水管(23)，出水管(23)上安装有出水阀门(24)，所述第一活性炭层(9)、软化树脂层(10)和第二活性炭层(11)均由PP棉包裹，所述絮凝剂管(3)在沉淀池(16)内部分设置有若干小孔，小孔均匀分布。
2.根据权利要求1所述的生活污水处理装置，其特征在于，所述光触媒管(12)材质为透明塑料，光触媒管(12)内壁覆盖有光触媒膜。
3.根据权利要求1所述的生活污水处理装置，其特征在于，所述臭氧罐(19)出气口处设置有阀门。
4.根据权利要求1所述的生活污水处理装置，其特征在于，所述紫外线灯(22)有若干个，均匀贴合灭菌池(21)内壁。
5.根据权利要求6所述的生活污水处理装置，其特征在于，所述紫外线灯(22)设置有防水保护罩。
说明书
一种高效节能生活污水处理装置
技术领域
本发明涉及一种污水处理装置，具体是一种高效节能生活污水处理装置。
背景技术
随着社会城市化、科技化、人性化的发展，人民生活水平得到了蓬勃的发展，越来越多的生活用水被利用和排放，随之而来的是环保设备使用量的增加和生活污水污染问题的彰显，而随着人性化理念的普及，及新型和谐社会的构成，设计一种高效节能生活污水处理装置是非常必要的。人类生活过程中产生的污水，是水体的主要污染源之一，主要是洗涤污水，生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等，而且还含有大量的污泥和各类漂浮杂物。而目前市场上存在的一些污水处理装置处理效果不好，往往还需要较多的能源。
发明内容
本发明的目的在于提供一种高效节能生活污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种高效节能生活污水处理装置，包括沉淀池、过滤池、净化池和灭菌池，所述沉淀池左侧连接有进水管，进水管上安装有进水阀门，沉淀池内安装有絮凝剂管，絮凝剂管左上端设置有漏斗，沉淀池右上侧通过第一通水管连接过滤池，所述过滤池从上往下安装有过滤网和微孔滤膜，过滤池右下侧通过第二通水管连接净化池，所述净化池从左往右依次安装有第一活性炭层、软化树脂层和第二活性炭层;所述沉淀池、过滤池和净化池上端均安装有挡板;所述净化池右上侧通过光触媒管连接灭菌池，所述灭菌池上安装有支架，支架上安装有太阳能板，灭菌池上还安装有蓄电池，灭菌池内壁安装有紫外线灯，所述太阳能板连接至蓄电池，蓄电池连接至紫外线灯;所述灭菌池左侧通过通气管连接臭氧罐，灭菌池右下侧连接有出水管，出水管上安装有出水阀门。
作为本发明进一步的方案：所述第一活性炭层、软化树脂层和第二活性炭层均由PP棉包裹。
作为本发明进一步的方案：所述絮凝剂管在沉淀池内部分设置有若干小孔，小孔均匀分布。
作为本发明再进一步的方案：所述光触媒管材质为透明塑料，光触媒管内壁覆盖有光触媒膜。
作为本发明再进一步的方案：所述臭氧罐出气口处设置有阀门。
作为本发明再进一步的方案：所述紫外线灯有若干个，均匀贴合灭菌池内壁。
作为本发明再进一步的方案：所述紫外线灯设置有防水保护罩。
与现有技术相比，本发明的有益效果是：
本发明通过通过多种方式对污水进行处理，污水处理效果好，对于消耗材料，更换方便，使用太阳能作为能源供给，节省成本。
