申请日2017.04.21
公开(公告)日2017.11.28
IPC分类号B63B29/16; B63B29/14
摘要
本实用新型涉及一种带有污水处理装置的游艇，其特征在于：包括游艇体和设在游艇体上的多个卫生间，所述卫生间内设有马桶和洗漱台，所述马桶和洗漱台的排水管连接到位于游艇体底部的储水罐，所述储水罐的排污口设于游艇体底面，所述游艇体的外侧壁下部设有一可启闭的入水口，所述储水罐上设有与入水口连通的冲污口，所述排污口设有第一排污泵。该带有污水处理装置的游艇结构简单、设计合理，有利于避免出现污水倒灌现象，方便使用。
权利要求书
1.一种带有污水处理装置的游艇，其特征在于：包括游艇体和设在游艇体上的多个卫生间，所述卫生间内设有马桶和洗漱台，所述马桶和洗漱台的排水管连接到位于游艇体底部的储水罐，所述储水罐的排污口设于游艇体底面，所述游艇体的外侧壁下部设有一可启闭的入水口，所述储水罐上设有与入水口连通的冲污口，所述排污口设有第一排污泵。
2.根据权利要求1所述的带有污水处理装置的游艇，其特征在于：所述排水管上设有第二排污泵。
3.根据权利要求2所述的带有污水处理装置的游艇，其特征在于：所述入水口自游艇体外向内依次设有过滤网和启闭闸门，所述过滤网具有两层，第一层为外拱形的金属铸铁板，该金属铸铁板上阵列有锥形通孔，锥形通孔的大头端朝内，小头端朝外;第二层为平面状金属铁丝网，该金属铁丝网的孔缝较锥形通孔的小头端孔径小，过滤网的两层可拆连接在外套环上，所述外套环固定在入水口处。
4.根据权利要求3所述的带有污水处理装置的游艇，其特征在于：所述储水罐由圆柱形金属壳体和连接在圆柱形壳体两端的半球形金属壳体构成，所述储水罐倾斜设置，所述冲污口设在储水罐的一侧上部，而排污口设于储水罐另一侧底部，储水罐设有冲污口的一端高于设有排污口一端，该储水罐与游艇体底面形成30度夹角。
5.根据权利要求4所述的带有污水处理装置的游艇，其特征在于：所述排水管靠近马桶和洗漱台的排水口设有向上的迂回段。
说明书
带有污水处理装置的游艇
技术领域：
本实用新型涉及一种带有污水处理装置的游艇。
背景技术：
游艇，是一种水上娱乐用高级耐用消费品。它集航海、运动、娱乐、休闲等功能于一体，满足个人及家庭享受生活的需要。在发达国家，游艇像轿车一样多为私人拥有，而在发展中国家，游艇多作为公园、旅游景点的经营项目供人们消费，少量也作为港监、公安、边防的工作手段。
目前，随着国内人们生活水平的提高，也越来越多人有了对游艇的需求，但目前的游艇大多是直接排放污水或排便污物，由于直排时存在游艇内、外压力的不同，容易出现马桶或洗漱台污水倒灌现象，从而造成使用的不便。
发明内容：
本实用新型的目的在于提供一种带有污水处理装置的游艇，该带有污水处理装置的游艇结构简单、设计合理，有利于避免出现污水倒灌现象，方便使用。

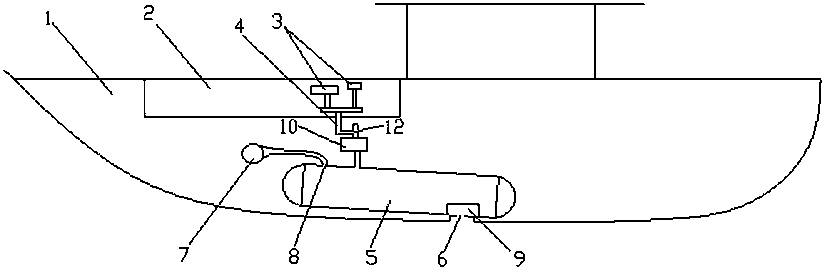

本实用新型带有污水处理装置的游艇，其特征在于：包括游艇体和设在游艇体上的多个卫生间，所述卫生间内设有马桶和洗漱台，所述马桶和洗漱台的排水管连接到位于游艇体底部的储水罐，所述储水罐的排污口设于游艇体底面，所述游艇体的外侧壁下部设有一可启闭的入水口，所述储水罐上设有与入水口连通的冲污口，所述排污口设有第一排污泵。
进一步的，上述排水管上设有第二排污泵。
进一步的，上述入水口自游艇体外向内依次设有过滤网和启闭闸门，所述过滤网具有两层，第一层为外拱形的金属铸铁板，该金属铸铁板上阵列有锥形通孔，锥形通孔的大头端朝内，小头端朝外;第二层为平面状金属铁丝网，该金属铁丝网的孔缝较锥形通孔的小头端孔径小，过滤网的两层可拆连接在外套环上，所述外套环固定在入水口处。
进一步的，上述储水罐由圆柱形金属壳体和连接在圆柱形壳体两端的半球形金属壳体构成，所述储水罐倾斜设置，所述冲污口设在储水罐的一侧上部，而排污口设于储水罐另一侧底部，储水罐设有冲污口的一端高于设有排污口一端，该储水罐与游艇体底面形成30度夹角。
进一步的，上述排水管靠近马桶和洗漱台的排水口设有向上的迂回段。
本实用新型带有污水处理装置的游艇通过马桶和洗漱台的排水管连接到位于游艇体底部的储水罐，储水罐的排污口设于游艇体底面，所述游艇体的外侧壁下部设有一可启闭的入水口，所述储水罐上设有与入水口连通的冲污口，所述排污口设有第一排污泵，从而在使用过程中，马桶和洗漱台的污水可以通过排水管进入储水罐，而经过储水罐缓冲后再由第一排污泵排出，由于储水罐的缓冲，避免了出现污水倒灌现象，另外，在马桶和洗漱台的污水排入储水罐中后，开启入水口，使游艇外的水可以冲入储水罐内，起到冲刷储水罐和稀释储水罐内污物的作用，然后可同时开启第一排污泵进行排污。
本实用新型带有污水处理装置的游艇大大避免了出现污水倒灌的现象，方便了使用。
