申请日2017.05.11
公开(公告)日2017.07.25
IPC分类号C02F11/12
摘要
本发明涉及污水处理附属装置的技术领域，特别是涉及一种城市生活污水处理污泥干燥装置，其可有效缓冲电机的晃动，延长了使用的寿命;并且传动轴损坏后能够进行局部更换，从而提高其重复利用率;包括干燥箱、电机、传动轴、扇叶和四组支腿，干燥箱内设置有干燥腔，干燥箱前侧面上设置有取放口，并在取放口处设置有箱盖，且箱盖前侧面上设置有拉手;还包括左连接板、右连接板、左弹簧、左卡板、右弹簧和右卡板;传动轴包括传动杆和传动管，传动杆底端外侧壁上设置有第一螺纹，传动管顶端内部设置有与第一螺纹相配合的第二螺纹。

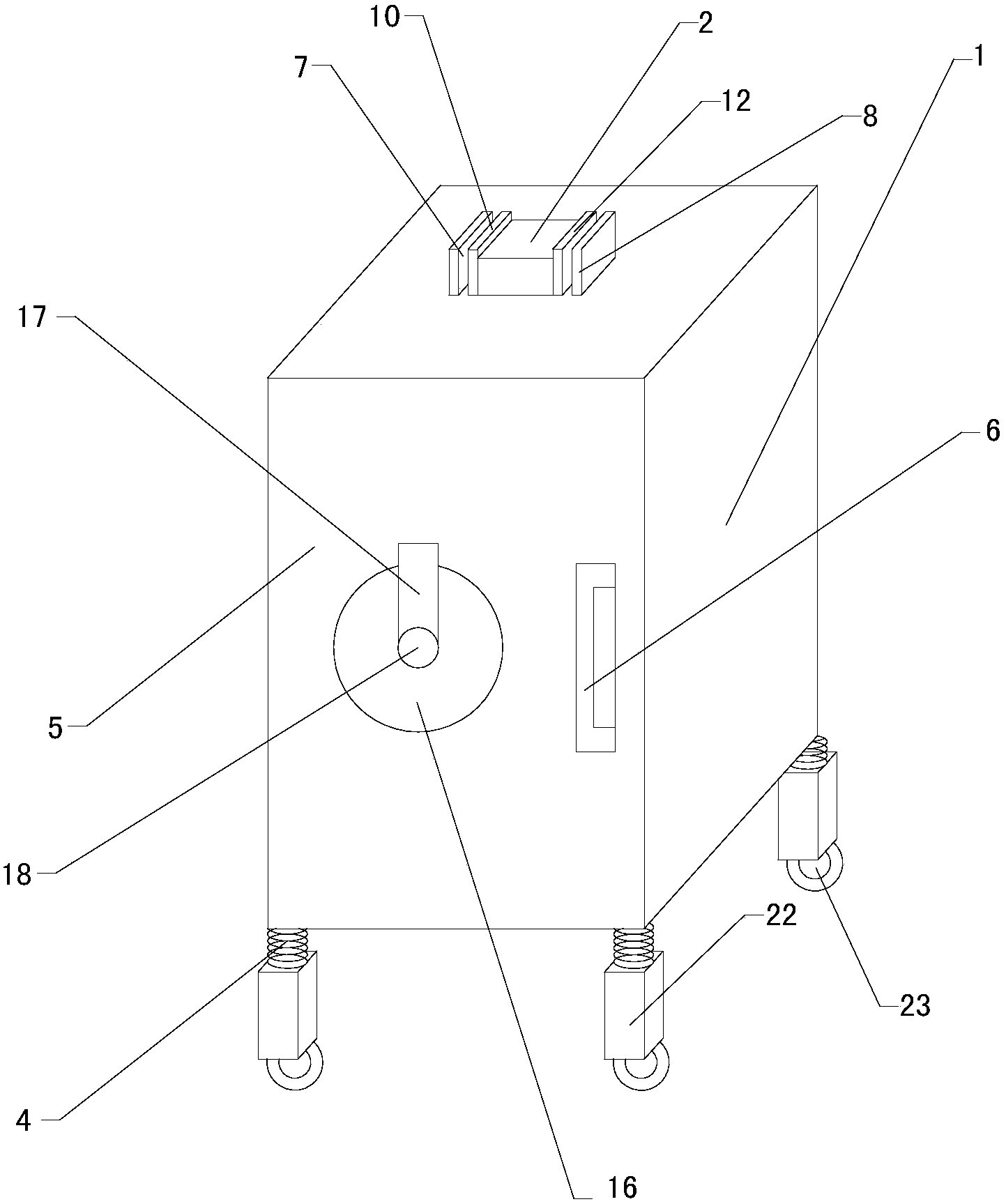

摘要附图
权利要求书
1.一种城市生活污水处理污泥干燥装置，包括干燥箱(1)、电机(2)、传动轴、扇叶(3)和四组支腿，干燥箱(1)内设置有干燥腔，干燥箱(1)前侧面上设置有取放口，取放口和干燥腔相通，并在取放口处设置有箱盖(5)，箱盖(5)与干燥箱(1)铰接，且箱盖(5)前侧面上设置有拉手(6)，电机(2)安装在干燥箱(1)顶端，四组支腿的顶端分别与干燥箱(1)底端左前侧、右前侧、左后侧和右后侧连接;其特征在于，还包括左连接板(7)、右连接板(8)、左弹簧(9)、左卡板(10)、右弹簧(11)和右卡板(12)，左连接板(7)和右连接板(8)底端分别与干燥箱(1)顶端左侧和右侧连接，左弹簧(9)左端与左连接板(7)连接，左弹簧(9)右端与左卡板(10)连接，右弹簧(11)右端与右连接板(8)连接，右弹簧(11)左端与右卡板(12)连接，电机(2)卡装在左卡板(10)和右卡板(12)之间;传动轴包括传动杆(13)和传动管(14)，传动杆(13)顶端与电机(2)底部输出端连接，传动杆(13)底端穿过干燥箱(1)顶侧壁并伸入至干燥腔内部，传动杆(13)底端外侧壁上设置有第一螺纹(15)，扇叶(3)和传动管(14)均位于干燥腔内部，传动管(14)顶端内部设置有与第一螺纹(15)相配合的第二螺纹，传动杆(13)底端插入并螺装至传动管(14)顶端内部，传动管(14)底端与扇叶(3)连接。
2.如权利要求1所述的一种城市生活污水处理污泥干燥装置，其特征在于，箱盖(5)前侧面上设置有观察孔，并在观察孔处设置有透明挡板(16)，观察孔与干燥腔相通。
3.如权利要求2所述的一种城市生活污水处理污泥干燥装置，其特征在于，还包括把手(17)、转轴(18)、带动轴(19)、刷毛(20)和密封圈(21)，把手(17)位于干燥箱(1)的外侧，带动轴(19)和刷毛(20)均位于干燥腔内部，转轴(18)的一端与把手(17)连接，转轴(18)的另一端穿过透明挡板(16)并伸入至干燥腔内部与带动轴(19)连接，刷毛(20)安装在带动轴(19)上，并且刷毛(20)贴紧透明挡板(16)，密封圈(21)位于干燥腔内部，并且密封圈(21)套装在转轴(18)的外侧，密封圈(21)的一侧与透明挡板(16)接触。
4.如权利要求3所述的一种城市生活污水处理污泥干燥装置，其特征在于，四组支腿均包括支撑弹簧(4)和支架(22)，四组支撑弹簧(4)的顶端分别与干燥箱(1)底端左前侧、右前侧、左后侧和右后侧连接，四组支撑弹簧(4)的底端分别与四组支腿(22)的顶端连接。
5.如权利要求4所述的一种城市生活污水处理污泥干燥装置，其特征在于，还包括四组自锁万向轮(23)，四组自锁万向轮(23)分别安装在四组支架(22)的底端。
说明书
一种城市生活污水处理污泥干燥装置
技术领域
本发明涉及污水处理附属装置的技术领域，特别是涉及一种城市生活污水处理污泥干燥装置。
背景技术
众所周知，一种城市生活污水处理污泥干燥装置是一种用于城市生活污水处理过程中，进行污泥干燥处理，以便污泥能够进一步环保处理的辅助装置，其在污水处理的领域中得到了广泛的使用;现有的城市生活污水处理污泥干燥装置包括干燥箱、电机、传动轴、扇叶和四组支腿，干燥箱内设置有干燥腔，干燥箱前侧面上设置有取放口，取放口和干燥腔相通，并在取放口处设置有箱盖，箱盖与干燥箱铰接，且箱盖前侧面上设置有拉手，电机安装在干燥箱顶端，传动轴顶端与电机底部输出端连接，传动轴底端穿过干燥箱顶侧壁并伸入至干燥腔内部，扇叶位于干燥腔内部，传动轴底端与扇叶连接，四组支腿的顶端分别与干燥箱底端左前侧、右前侧、左后侧和右后侧连接;现有的城市生活污水处理污泥干燥装置使用时，通过把手打开箱盖，将污泥放置进干燥箱内，打开电机，通过电机带动传动轴上的扇叶进行旋转，使污泥得到干燥;现有的城市生活污水处理污泥干燥装置使用中发现，由于电机在使用时经常发生晃动，长时间晃动会导致电机及传动轴的损坏，导致使用寿命较低;并且传动轴损坏后不能进行局部更换，从而导致其重复利用率较低。
发明内容
为解决上述技术问题，本发明提供一种可有效缓冲电机的晃动，延长了使用的寿命;并且传动轴损坏后能够进行局部更换，从而提高其重复利用率的一种城市生活污水处理污泥干燥装置。
本发明的一种城市生活污水处理污泥干燥装置，包括干燥箱、电机、传动轴、扇叶和四组支腿，干燥箱内设置有干燥腔，干燥箱前侧面上设置有取放口，取放口和干燥腔相通，并在取放口处设置有箱盖，箱盖与干燥箱铰接，且箱盖前侧面上设置有拉手，电机安装在干燥箱顶端，四组支腿的顶端分别与干燥箱底端左前侧、右前侧、左后侧和右后侧连接;还包括左连接板、右连接板、左弹簧、左卡板、右弹簧和右卡板，左连接板和右连接板底端分别与干燥箱顶端左侧和右侧连接，左弹簧左端与左连接板连接，左弹簧右端与左卡板连接，右弹簧右端与右连接板连接，右弹簧左端与右卡板连接，电机卡装在左卡板和右卡板之间;传动轴包括传动杆和传动管，传动杆顶端与电机底部输出端连接，传动杆底端穿过干燥箱顶侧壁并伸入至干燥腔内部，传动杆底端外侧壁上设置有第一螺纹，扇叶和传动管均位于干燥腔内部，传动管顶端内部设置有与第一螺纹相配合的第二螺纹，传动杆底端插入并螺装至传动管顶端内部，传动管底端与扇叶连接。
本发明的一种城市生活污水处理污泥干燥装置，箱盖前侧面上设置有观察孔，并在观察孔处设置有透明挡板，观察孔与干燥腔相通。
本发明的一种城市生活污水处理污泥干燥装置，还包括把手、转轴、带动轴、刷毛和密封圈，把手位于干燥箱的外侧，带动轴和刷毛均位于干燥腔内部，转轴的一端与把手连接，转轴的另一端穿过透明挡板并伸入至干燥腔内部与带动轴连接，刷毛安装在带动轴上，并且刷毛贴紧透明挡板，密封圈位于干燥腔内部，并且密封圈套装在转轴的外侧，密封圈的一侧与透明挡板接触。
本发明的一种城市生活污水处理污泥干燥装置，四组支腿均包括支撑弹簧和支架，四组支撑弹簧的顶端分别与干燥箱底端左前侧、右前侧、左后侧和右后侧连接，四组支撑弹簧的底端分别与四组支腿的顶端连接。
本发明的一种城市生活污水处理污泥干燥装置，还包括四组自锁万向轮，四组自锁万向轮分别安装在四组支架的底端。
与现有技术相比本发明的有益效果为：通过上述设置，可通过左卡板和右卡板对电机进行固定，同时通过左弹簧和右弹簧缓冲电机的晃动，可有效缓冲电机的晃动，延长了使用的寿命;并且通过第一螺纹和第二螺纹拆卸和固定传动杆和传动管，从而能在传动轴损坏后进行局部更换，提高其重复利用率。
