申请日2017.05.15
公开(公告)日2017.12.05
IPC分类号C02F1/02; C02F1/00
摘要
本实用新型涉及家庭污水处理装置的技术领域，特别是涉及一种家庭污水过滤加热消毒装置，其提高使用可靠性和消毒效果较差;包括主体和支撑架，主体安装在支撑架上，主体的内部设置有工作腔，主体的顶端设置有进料口，进料口处设置有挡盖，主体的内部横向设置有筛网，将工作腔隔成上腔室和下腔室;工作腔内设置有左连接板、左螺纹管、左螺纹杆、左压板、左托板、右连接板、右螺纹管、右螺纹杆、右压板和右托板，左连接板底端设置有左放置槽，左放置槽内设置有左滚珠轴承，右连接板底端设置有右放置槽，右放置槽内设置有右滚珠轴承，筛网左端卡装在左压板和左托板之间，筛网右端卡装在右压板和右托板之间;还包括夹套，夹套与主体的外壁连接。
权利要求书
1.一种家庭污水过滤加热消毒装置，包括主体和支撑架，主体安装在支撑架上，主体的内部设置有工作腔，主体的顶端设置有进料口，并在进料口处设置有挡盖，挡盖通过旋轴与主体连接，挡盖上设置有进料管，主体的底端设置有出料管，主体的内部横向设置有筛网，将工作腔隔成上腔室和下腔室;其特征在于，所述工作腔内设置有左连接板、左螺纹管、左螺纹杆、左压板、左托板、右连接板、右螺纹管、右螺纹杆、右压板和右托板，所述左连接板和左托板左端均与工作腔内左侧壁连接，左连接板底端设置有左放置槽，并在左放置槽内设置有左滚珠轴承，所述左螺纹管顶端插入至左滚珠轴承内，左螺纹杆顶端插入并螺装至左螺纹管底端内部，左螺纹杆底端与左压板顶端连接，所述右连接板和右托板右端均与工作腔内右侧壁连接，右连接板底端设置有右放置槽，并在右放置槽内设置有右滚珠轴承，所述右螺纹管顶端插入至右滚珠轴承内，右螺纹杆顶端插入并螺装至右螺纹管底端内部，右螺纹杆底端与右压板顶端连接，所述筛网左端卡装在左压板和左托板之间，筛网右端卡装在右压板和右托板之间;还包括夹套，所述夹套与主体的外壁连接，并且所述夹套与主体之间形成加热腔，夹套的侧壁上设置有进水管和出水管。
2.如权利要求1所述的家庭污水过滤加热消毒装置，其特征在于，还包括左限位板、左弹簧、右限位板和右弹簧，所述左限位板安装在左螺纹杆底端，左弹簧顶端与左限位板底端连接，左弹簧底端与左压板顶端连接，所述右限位板安装在右螺纹杆底端，右弹簧顶端与右限位板底端连接，右弹簧底端与右压板顶端连接。
3.如权利要求2所述的家庭污水过滤加热消毒装置，其特征在于，所述夹套的侧壁上设置有观察孔，并在观察孔处设置有透明挡板，所述观察孔与加热腔相通。
4.如权利要求3所述的家庭污水过滤加热消毒装置，其特征在于，还包括把手、转轴、带动轴、刷毛、左密封圈和右密封圈，所述把手和右密封圈均位于夹套的外部，所述带动轴、刷毛和左密封圈均位于加热腔内，并且左密封圈和右密封圈分别安装在透明挡板的左侧和右侧壁上，所述转轴的右端与把手连接，转轴的左端依次穿过右密封圈、透明挡板和左密封圈并伸入至加热腔内与带动轴连接，所述刷毛安装在所述带动轴上，并且所述刷毛贴紧所述透明挡板。
5.如权利要求4所述的家庭污水过滤加热消毒装置，其特征在于，还包括循环管，所述循环管的输入端与下腔室连通，循环管的输出端与上腔室连通，并在循环管上设置有控制泵。
说明书
家庭污水过滤加热消毒装置
技术领域
本实用新型涉及家庭污水处理装置的技术领域，特别是涉及一种家庭污水过滤加热消毒装置。
背景技术
众所周知，家庭污水过滤加热消毒装置是一种用于对家庭污水进行过滤同时加热消毒的辅助装置，也是家庭污水处理中不可或缺的装置之一;现有的家庭污水过滤加热消毒装置包括主体和支撑架，主体安装在支撑架上，主体的内部设置有工作腔，主体的顶端设置有进料口，并在进料口处设置有挡盖，挡盖通过旋轴与主体连接，挡盖上设置有进料管，主体的底端设置有出料管，主体的内部横向设置有筛网，将工作腔隔成上腔室和下腔室;这种家庭污水过滤加热消毒装置使用时将物料自进料口放入，通过筛网筛选过滤后的物料自出料管放出;其使用中发现，其筛网为固定设计，无法进行拆卸清理，使用可靠性较低;并且其无法对污水进行更好的加热消毒，消毒效果较差。
实用新型内容
为解决上述技术问题，本实用新型提供一种提高使用可靠性和消毒效果较差的家庭污水过滤加热消毒装置。

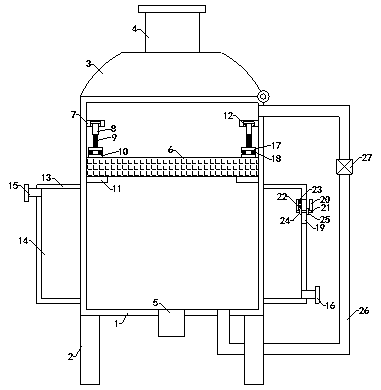

本实用新型的家庭污水过滤加热消毒装置，包括主体和支撑架，主体安装在支撑架上，主体的内部设置有工作腔，主体的顶端设置有进料口，并在进料口处设置有挡盖，挡盖通过旋轴与主体连接，挡盖上设置有进料管，主体的底端设置有出料管，主体的内部横向设置有筛网，将工作腔隔成上腔室和下腔室;所述工作腔内设置有左连接板、左螺纹管、左螺纹杆、左压板、左托板、右连接板、右螺纹管、右螺纹杆、右压板和右托板，所述左连接板和左托板左端均与工作腔内左侧壁连接，左连接板底端设置有左放置槽，并在左放置槽内设置有左滚珠轴承，所述左螺纹管顶端插入至左滚珠轴承内，左螺纹杆顶端插入并螺装至左螺纹管底端内部，左螺纹杆底端与左压板顶端连接，所述右连接板和右托板右端均与工作腔内右侧壁连接，右连接板底端设置有右放置槽，并在右放置槽内设置有右滚珠轴承，所述右螺纹管顶端插入至右滚珠轴承内，右螺纹杆顶端插入并螺装至右螺纹管底端内部，右螺纹杆底端与右压板顶端连接，所述筛网左端卡装在左压板和左托板之间，筛网右端卡装在右压板和右托板之间;还包括夹套，所述夹套与主体的外壁连接，并且所述夹套与主体之间形成加热腔，夹套的侧壁上设置有进水管和出水管。
本实用新型的家庭污水过滤加热消毒装置，还包括左限位板、左弹簧、右限位板和右弹簧，所述左限位板安装在左螺纹杆底端，左弹簧顶端与左限位板底端连接，左弹簧底端与左压板顶端连接，所述右限位板安装在右螺纹杆底端，右弹簧顶端与右限位板底端连接，右弹簧底端与右压板顶端连接。
本实用新型的家庭污水过滤加热消毒装置，所述夹套的侧壁上设置有观察孔，并在观察孔处设置有透明挡板，所述观察孔与加热腔相通。
本实用新型的家庭污水过滤加热消毒装置，还包括把手、转轴、带动轴、刷毛、左密封圈和右密封圈，所述把手和右密封圈均位于夹套的外部，所述带动轴、刷毛和左密封圈均位于加热腔内，并且左密封圈和右密封圈分别安装在透明挡板的左侧和右侧壁上，所述转轴的右端与把手连接，转轴的左端依次穿过右密封圈、透明挡板和左密封圈并伸入至加热腔内与带动轴连接，所述刷毛安装在所述带动轴上，并且所述刷毛贴紧所述透明挡板。
本实用新型的家庭污水过滤加热消毒装置，还包括循环管，所述循环管的输入端与下腔室连通，循环管的输出端与上腔室连通，并在循环管上设置有控制泵。
与现有技术相比本实用新型的有益效果为：通过上述设置，可以通过左螺纹管和右螺纹管的旋转分别对左压板和右压板进行高度调节，从而对筛网进行夹紧或放开，提高使用可靠性;并且通过夹套的设计可对加热腔内的污水进行加热消毒，提高消毒的效果。
