申请日2017.05.15
公开(公告)日2017.08.18
IPC分类号C02F1/00; B01D33/80; B01D33/03
摘要
本发明提供一种便于快速分离的生活用水处理设备，涉及水处理设备领域。该便于快速分离的生活用水处理设备，包括底座，所述底座底部的四角均固定安装有固定块，所述固定块远离底座的一端通过转轴活动连接有滚轮，所述底座顶部的两侧均固定安装有管体，所述管体远离底座的一侧穿插设置有竖杆，所述竖杆靠近管体的一端贯穿管体的顶部并延伸至管体的内部。该便于快速分离的生活用水处理设备，通过对电机、转盘、支架、滑轮、滑轨、滑板、挡块、复位弹簧和套管的设置，达到了方便对生活用水处理设备进行快速分离的效果，从而方便了使用者的使用，以此也提高了生活用水处理设备的工作效率，同时也提高了生活用水处理设备的使用效率。
权利要求书

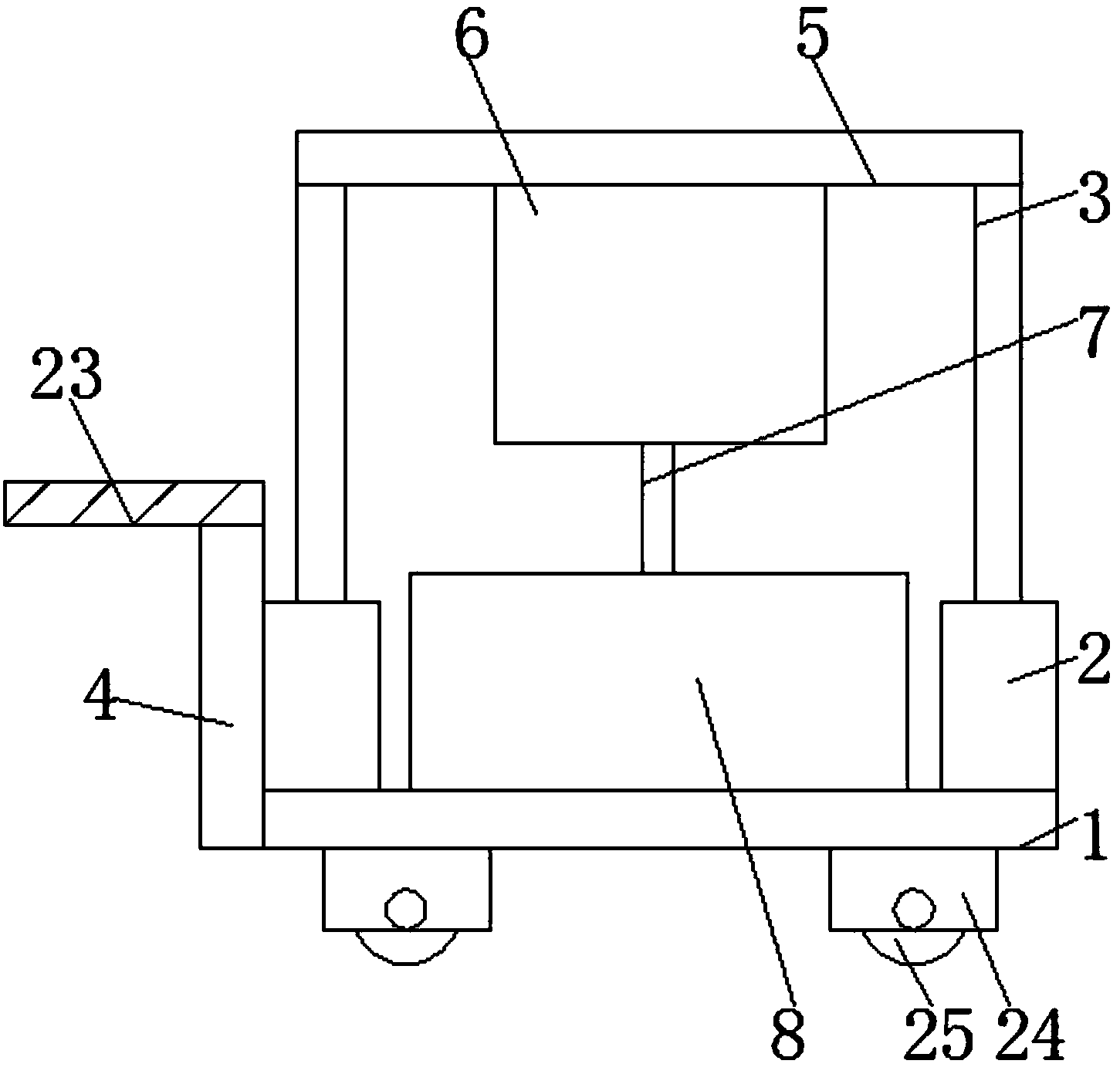

1.一种便于快速分离的生活用水处理设备，包括底座(1)，其特征在于：所述底座(1)底部的四角均固定安装有固定块(24)，所述固定块(24)远离底座(1)的一端通过转轴活动连接有滚轮(25)，所述底座(1)顶部的两侧均固定安装有管体(2)，所述管体(2)远离底座(1)的一侧穿插设置有竖杆(3)，所述竖杆(3)靠近管体(2)的一端贯穿管体(2)的顶部并延伸至管体(2)的内部，所述底座(1)的左侧固定安装有推杆(4)，且位于两个竖杆(3)远离管体(2)的一端通过横板(5)固定连接，所述横板(5)的底部固定安装有壳体(6)，所述壳体(6)远离横板(5)的一侧穿插设置有支杆(7)，所述支杆(7)靠近壳体(6)的一端贯穿壳体(6)的底部并延伸至壳体(6)的内部，所述底座(1)的顶部固定安装有槽体(8)，所述槽体(8)的内部设置有过滤网(9)，所述过滤网(9)的两侧均固定安装有滑块(10)，所述过滤网(9)的顶部与支杆(7)远离壳体(6)的一端固定连接;
所述壳体(6)内腔的顶部固定安装有电机(11)，所述电机(11)的输出轴固定安装有转盘(12)，所述转盘(12)的外圈固定安装有支架(13)，所述支架(13)远离转盘(12)的一端通过转轴活动连接有滑轮(14)，所述壳体(6)内腔的两侧均固定安装有滑轨(15)，且两个滑轨(15)的滑槽通过滑板(16)滑动连接，所述滑板(16)的顶部固定安装有挡块(17)，所述滑板(16)的底部与支杆(7)位于壳体(6)内部的一端固定连接，所述滑板(16)的底部固定安装有复位弹簧(18)，所述复位弹簧(18)远离滑板(16)的一端与壳体(6)内腔的底部固定连接，所述支杆(7)的表面套设有套管(19);
所述管体(2)的内部设置有板体(20)，所述板体(20)的两侧均与管体(2)的内壁接触，所述管体(2)内腔底部的两侧均固定安装有插杆(21)，所述插杆(21)远离管体(2)内腔底部的一端贯穿板体(20)并延伸至板体(20)的上方，所述管体(2)内腔的底部且位于两个插杆(21)之间固定安装有弹簧(22)，所述弹簧(22)远离管体(2)内腔底部的一端与板体(20)的底部固定连接，所述板体(20)的顶部与竖杆(3)位于管体(2)内部的一端固定连接，所述电机(11)与外设的控制器电性连接。
2.根据权利要求1所述的一种便于快速分离的生活用水处理设备，其特征在于：所述推杆(4)的顶部固定安装有把手(23)，所述把手(23)的表面开设有防滑纹。
3.根据权利要求1所述的一种便于快速分离的生活用水处理设备，其特征在于：所述壳体(6)位于两个竖杆(3)之间。
4.根据权利要求1所述的一种便于快速分离的生活用水处理设备，其特征在于：所述滑块(10)远离过滤网(9)的一侧与槽体(8)的内壁接触。
5.根据权利要求1所述的一种便于快速分离的生活用水处理设备，其特征在于：所述过滤网(9)由两个孔径不同的网板构成。
6.根据权利要求1所述的一种便于快速分离的生活用水处理设备，其特征在于：所述槽体(8)位于两个管体(2)之间。
7.根据权利要求1所述的一种便于快速分离的生活用水处理设备，其特征在于：所述挡块(17)的顶部与滑轮(14)的表面接触。
8.根据权利要求1所述的一种便于快速分离的生活用水处理设备，其特征在于：所述复位弹簧(18)位于支杆(7)两侧的滑板(16)底部。
9.根据权利要求1所述的一种便于快速分离的生活用水处理设备，其特征在于：所述套管(19)与支杆(7)配合设置，且套管(19)的底部与壳体(6)内腔的底部固定连接。
说明书
一种便于快速分离的生活用水处理设备
技术领域
本发明涉及水处理设备技术领域，具体为一种便于快速分离的生活用水处理设备。
背景技术
生活用水包括城镇生活用水和农村生活用水。城镇生活用水由居民用水和公共用水(含服务业、餐饮业、货运邮电业及建筑业等用水)组成、农村生活用水除居民生活用水外还包括牲畜用水在内。
水处理的方式包括物理处理和化学处理，人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水，另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得，化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除，随着人类生活不断提高水体富营养化氨氮、磷等营养盐问题和国家环保局对污水排放标准一步步提高，沿用了许多年传统的一级处理及二级处理，水处理工艺技术和设备，已经难以适应当今的高浊度和高浓度污水的处理要求，而且处理工艺流程长，系统庞大，而且还散发大量臭气，运营者要想达到最新排放标准，需要从新再投入高额的资金扩建原有污水处理系统，加大占地面积使用和高额的污水处理设备及高额后期维护费用，然而，传统的污水深度处理再生回用技术系统(如活性炭过滤、微孔过滤、渗透膜净化等技术系统)投资高、后期维护运行费用高，太多的运营者难以承受，以下来我们详细介绍几种水处理工艺。
在涉及水处理时，就涉及到对生活用水处理设备进行使用，但是目前市场上的生活用水处理设备，在使用的过程中，不便于对生活用水进行快速分离，以此降低了生活用水处理设备的工作效率，同时也降低了生活用水处理设备的使用效率。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种便于快速分离的生活用水处理设备，解决了生活用水处理设备不便于快速分离的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种便于快速分离的生活用水处理设备，包括底座，所述底座底部的四角均固定安装有固定块，所述固定块远离底座的一端通过转轴活动连接有滚轮，所述底座顶部的两侧均固定安装有管体，所述管体远离底座的一侧穿插设置有竖杆，所述竖杆靠近管体的一端贯穿管体的顶部并延伸至管体的内部，所述底座的左侧固定安装有推杆，且位于两个竖杆远离管体的一端通过横板固定连接，所述横板的底部固定安装有壳体，所述壳体远离横板的一侧穿插设置有支杆，所述支杆靠近壳体的一端贯穿壳体的底部并延伸至壳体的内部，所述底座的顶部固定安装有槽体，所述槽体的内部设置有过滤网，所述过滤网的两侧均固定安装有滑块，所述过滤网的顶部与支杆远离壳体的一端固定连接。
所述壳体内腔的顶部固定安装有电机，所述电机的输出轴固定安装有转盘，所述转盘的外圈固定安装有支架，所述支架远离转盘的一端通过转轴活动连接有滑轮，所述壳体内腔的两侧均固定安装有滑轨，且两个滑轨的滑槽通过滑板滑动连接，所述滑板的顶部固定安装有挡块，所述滑板的底部与支杆位于壳体内部的一端固定连接，所述滑板的底部固定安装有复位弹簧，所述复位弹簧远离滑板的一端与壳体内腔的底部固定连接，所述支杆的表面套设有套管。
所述管体的内部设置有板体，所述板体的两侧均与管体的内壁接触，所述管体内腔底部的两侧均固定安装有插杆，所述插杆远离管体内腔底部的一端贯穿板体并延伸至板体的上方，所述管体内腔的底部且位于两个插杆之间固定安装有弹簧，所述弹簧远离管体内腔底部的一端与板体的底部固定连接，所述板体的顶部与竖杆位于管体内部的一端固定连接，所述电机与外设的控制器电性连接。
优选的，所述推杆的顶部固定安装有把手，所述把手的表面开设有防滑纹。
优选的，所述壳体位于两个竖杆之间。
优选的，所述滑块远离过滤网的一侧与槽体的内壁接触。
优选的，所述过滤网由两个孔径不同的网板构成。
优选的，所述槽体位于两个管体之间。
优选的，所述挡块的顶部与滑轮的表面接触。
优选的，所述复位弹簧位于支杆两侧的滑板底部。
优选的，所述套管与支杆配合设置，且套管的底部与壳体内腔的底部固定连接。
(三)有益效果
本发明提供了一种便于快速分离的生活用水处理设备。具备以下有益效果：
1、该便于快速分离的生活用水处理设备，通过对电机、转盘、支架、滑轮、滑轨、滑板、挡块、复位弹簧和套管的设置，达到了方便对生活用水处理设备进行快速分离的效果，从而方便了使用者的使用，以此也提高了生活用水处理设备的工作效率，同时也提高了生活用水处理设备的使用效率。
2、该便于快速分离的生活用水处理设备，通过对板体、插杆和弹簧的设置，达到了方便对生活用水处理设备上的竖杆进行限位缓冲的效果，从而方便了使用者的使用，以此也保证了生活用水处理设备的正常工作，同时也提高了生活用水处理设备的工作效率。
3、该便于快速分离的生活用水处理设备，通过对固定块、滚轮、推杆和把手的设置，达到了方便对生活用水处理设备进行推动的效果，从而方便了使用者的使用，以此也提高了生活用水处理设备的工作效率。
