申请日2017.05.24
公开(公告)日2017.09.15
IPC分类号C02F3/02; C02F3/34; B01F7/18; B01F15/00; H02J7/35
摘要
本发明公开了一种用于治理污水的搅拌装置，包括：一壳体，所述壳体的内部开设有一上下两端均敞口的通道;一搅拌桨;一驱动机构，所述驱动机构设置于所述壳体上且与所述搅拌桨相连接，该驱动机构能够驱动搅拌桨转动并将水从所述通道的底部向上扬起。因此将本发明的搅拌装置放入水中时，搅拌桨能够将水从所述通道的底部向上扬起，水会从通道的底部一直向上移动并穿过壳体的上部，最后水会在空中与空气混合，增加了水中的含氧量，同时又可以加速水体内部的流动，避免水体沉积不动而形成死水，从而避免了水体发黑发臭的问题。
权利要求书

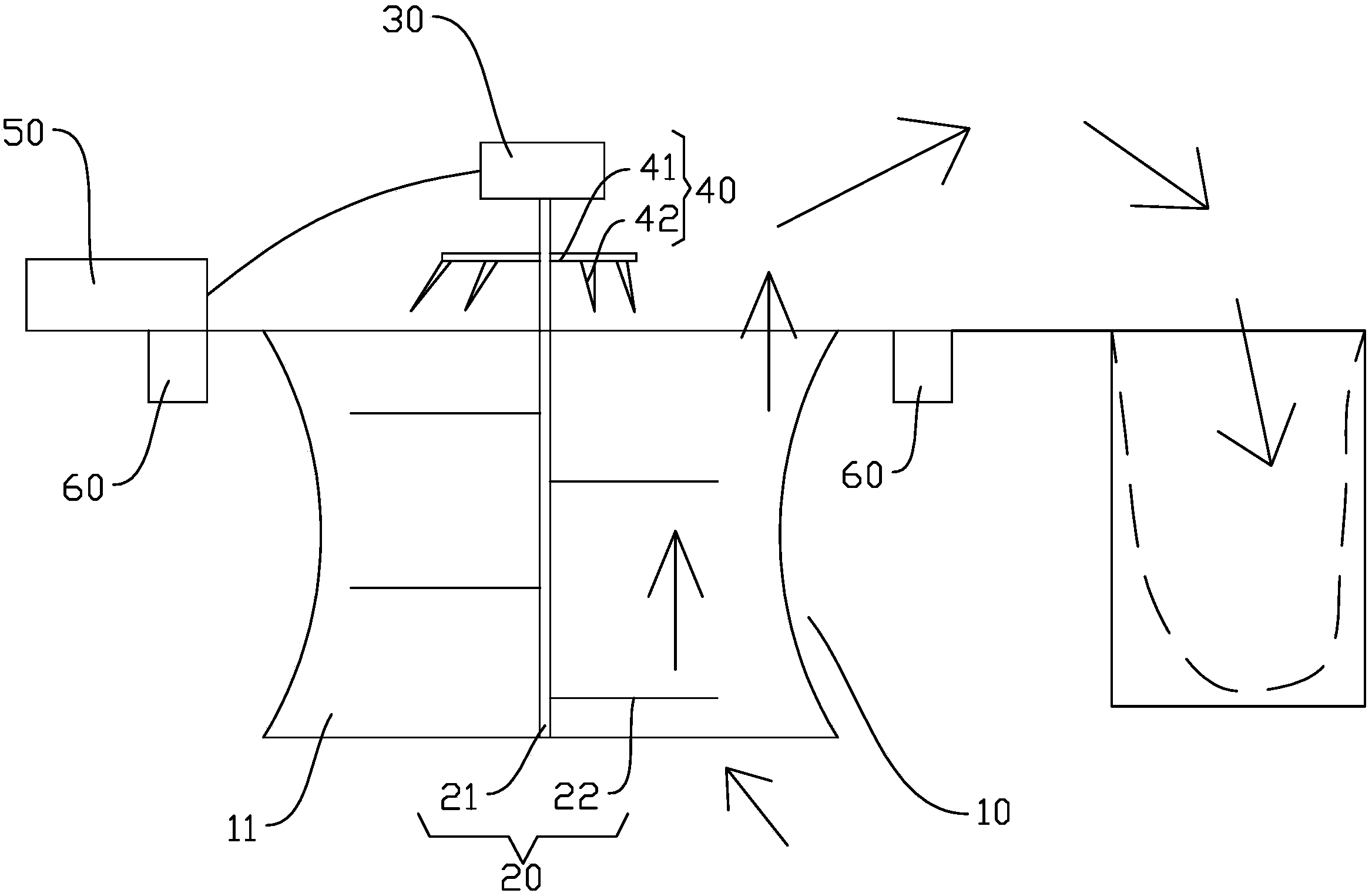

1.一种用于治理污水的搅拌装置，其特征在于,包括：
一壳体(10)，所述壳体(10)的内部开设有一上下两端均敞口的通道(11)，该壳体(10)能够悬浮于水中;
一搅拌桨(20)，所述搅拌桨(20)活动设置于所述通道(11)中;
一驱动机构(30)，所述驱动机构(30)设置于所述壳体(10)上且与所述搅拌桨(20)相连接，该驱动机构(30)能够驱动搅拌桨(20)转动并将水从所述通道(11)的底部向上扬起。
2.根据权利要求1所述的一种用于治理污水的搅拌装置，其特征在于：
所述搅拌桨(20)包括一旋转轴(21)，所述旋转轴(21)的外周壁上均匀设置有多片搅拌叶片(22)。
3.根据权利要求1或2所述的一种用于治理污水的搅拌装置，其特征在于：
所述搅拌桨(20)的中上部还设置有一能够跟随其一起转动并搅拌水面的水花搅拌桨(40)。
4.根据权利要求3所述的一种用于治理污水的搅拌装置，其特征在于：
所述水花搅拌桨(40)包括一与所述搅拌桨(20)固定相连接的固定座(41)，所述固定座(41)上设置有多个搅拌齿(42)。
5.根据权利要求1所述的一种用于治理污水的搅拌装置，其特征在于：
所述驱动机构(30)为一电机。
6.根据权利要求5所述的一种用于治理污水的搅拌装置，其特征在于：
所述壳体(10)上还设置有太阳能发电板(50)，所述太阳能发电板(50)与所述电机相连接并能够向所述电机供电。
7.根据权利要求1所述的一种用于治理污水的搅拌装置，其特征在于：
所述壳体(10)至少连接有一能够使得其悬浮于水中的悬浮件(60)。
8.根据权利要求7所述的一种用于治理污水的搅拌装置，其特征在于：
所述壳体(10)连接有两个悬浮件(60)，两个悬浮件(60)分别位于所述壳体(10)的两侧。
9.根据权利要求1所述的一种用于治理污水的搅拌装置，其特征在于：
所述壳体(10)的侧壁向内凹陷以使得所述通道(11)的内壁中部向内突出而形成一圆弧拱起部(110)。
说明书
一种用于治理污水的搅拌装置
技术领域
本发明涉及污水处理领域，特别是一种用于治理污水的搅拌装置。
背景技术
众所周知，水体不流动时，水体中的含氧量会大大减少，进而水体中的微生物或细菌会慢慢缺氧，严重时会进行无氧呼吸，此时水体会逐渐发黑发臭。
发明内容
为了解决上述问题，本发明的目的在于提供一种能够加速水体流动，并增加水体中含氧量的搅拌装置。
本发明为解决其技术问题而采用的技术方案是：
一种用于治理污水的搅拌装置，包括：
一壳体，所述壳体的内部开设有一上下两端均敞口的通道，该壳体能够悬浮于水中;
一搅拌桨，所述搅拌桨活动设置于所述通道中;
一驱动机构，所述驱动机构设置于所述壳体上且与所述搅拌桨相连接，该驱动机构能够驱动搅拌桨转动并将水从所述通道的底部向上扬起。
作为上述技术方案的改进，所述搅拌桨包括一旋转轴，所述旋转轴的外周壁上均匀设置有多片搅拌叶片。
作为上述技术方案的进一步改进，所述搅拌桨的中上部还设置有一能够跟随其一起转动并搅拌水面的水花搅拌桨。
优选地，所述水花搅拌桨包括一与所述搅拌桨固定相连接的固定座，所述固定座上设置有多个搅拌齿。
进一步优选，所述驱动机构为一电机。
在本发明中，所述壳体上还设置有太阳能发电板，所述太阳能发电板与所述电机相连接并能够向所述电机供电。
本发明的一优选实施例，所述壳体至少连接有一能够使得其悬浮于水中的悬浮件。
其中，所述壳体连接有两个悬浮件，两个悬浮件分别位于所述壳体的两侧。
进一步，所述壳体的侧壁向内凹陷以使得所述通道的内壁中部向内突出而形成一圆弧拱起部。
本发明的有益效果是：由于本发明通过在壳体内部的通道中活动设置一搅拌桨，所述搅拌桨连接有驱动其转动的驱动机构，因此将本发明的搅拌装置放入水中时，搅拌桨能够将水从所述通道的底部向上扬起，水会从通道的底部一直向上移动并穿过壳体的上部，最后水会在空中与空气混合，增加了水中的含氧量，同时又可以加速水体内部的流动，避免水体沉积不动而形成死水，从而避免了水体发黑发臭的问题;
同时本发明通过在搅拌桨的中上部设置有一水花搅拌桨，通过水花搅拌桨不断地搅拌水面，进而导致水面不断地翻起浪花，在此过程中，水体会不断与空气接触，进而大大地增加水体的含氧量;
另外，所述通道的内壁上设置有一向内突起的圆弧拱起部，因此水体在沿着通道的底部向上移动的过程中，水体可以沿着圆弧拱起部向上升起并往外散发，既避免水体跌落接触到驱动机构，从而保护驱动机构不容易损坏，还可以增加水体在空中的滞留时间，进而延长水体与空气混合的时间，增加水体含氧量。
