申请日2017.05.21
公开(公告)日2017.07.14
IPC分类号C02F1/48
摘要
本发明公开了一种永磁污水过滤器，包括条形底座,所述条形底座上表面设有条形污水池，所述条形污水池上表面后侧设有一号竖置安装板，所述条形污水池上表面前侧设有二号竖置安装板，所述一号竖置安装板内侧表面一端设有旋转端为水平的一号旋转电机，所述一号竖置安装板内侧表面另一端设有旋转端为水平的减速机，所述一号旋转电机与减速机之间通过传送带进行传动链接，所述二号竖置安装板内侧表面上设有一号竖置固定轴承，所述减速机的旋转端上设有与一号竖置固定轴承相搭接的一号水平转轴。本发明的有益效果是，本装置利用磁力主动吸附流动水体内的磁性悬浮物，操作简单，污水过滤效果明显，且大大提升效率。
权利要求书

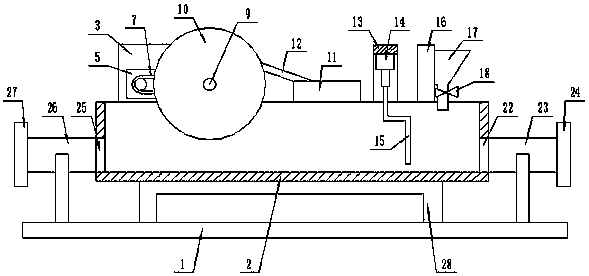

1.一种永磁污水过滤器，包括条形底座(1),其特征在于，所述条形底座(1)上表面设有条形污水池(2)，所述条形污水池(2)上表面后侧设有一号竖置安装板(3)，所述条形污水池(2)上表面前侧设有二号竖置安装板(4)，所述一号竖置安装板(3)内侧表面一端设有旋转端为水平的一号旋转电机(5)，所述一号竖置安装板(3)内侧表面另一端设有旋转端为水平的减速机(6)，所述一号旋转电机(5)与减速机(6)之间通过传送带(7)进行传动链接，所述二号竖置安装板(4)内侧表面上设有一号竖置固定轴承(8)，所述减速机(6)的旋转端上设有与一号竖置固定轴承(8)相搭接的一号水平转轴(9)，所述一号水平转轴(9)上套有永磁滚筒(10)，所述条形污水池(2)上表面且位于一号竖置安装板(3)和二号竖置安装板(4)右侧设有废料承接盒(11)，所述废料承接盒(11)上表面左侧设有与永磁滚筒(10)侧表面相搭接的倾斜刮板(12)，所述条形污水池(2)上表面且位于废料承接盒(11)右侧设有一号门形架(13)，所述一号门形架(13)横梁的下表面设有旋转端向下的二号旋转电机(14)，所述二号旋转电机(14)的旋转端上设有伸入条形污水池(2)内的折型搅拌棒(15)，所述条形污水池(2)上表面且位于一号门形架(13)右侧设有二号门形架(16)，所述二号门形架(16)侧表面设有磁种存放漏斗(17)，所述磁种存放漏斗(17)下端设有电控阀门(18)。
2.根据权利要求1所述的一种永磁污水过滤器，其特征在于，所述条形污水池(2)前侧表面上设有控制盒(19)，所述控制盒(19)内设有控制器(20)和市电接口(21)。
3.根据权利要求1所述的一种永磁污水过滤器，其特征在于，所述市电接口(21)的输出端通过导线与控制器(20)的输入端进行连接，所述控制器(20)的输出端通过导线分别与一号旋转电机(5)、二号旋转电机(14)和电控阀门(18)的输入端进行连接。
4.根据权利要求1所述的一种永磁污水过滤器，其特征在于，所述条形污水池(2)右侧表面开有污水入口(22)，所述条形污水池(2)右侧表面设有与污水入口(22)相匹配的污水管道(23)，所述污水管道(23)上设有一号法兰盘(24)。
5.根据权利要求1所述的一种永磁污水过滤器，其特征在于，所述条形污水池(2)左侧表面开有排水口(25)，所述条形污水池(2)左侧表面设有与排水口(25)相匹配的排水管道(26)，所述排水管道(26)上设有二号法兰盘(27)。
6.根据权利要求1所述的一种永磁污水过滤器，其特征在于，所述条形污水池(2)、污水管道(23)和排水管道(26)下表面均设有与条形底座(1)上表面相搭接的支撑框架(28)。
7.根据权利要求1所述的一种永磁污水过滤器，其特征在于，所述控制器(20)的型号为MAM-200。
说明书
一种永磁污水过滤器
技术领域
本发明涉及永磁污水过滤领域，特别是一种永磁污水过滤器。
背景技术
目前全球水资源状况迅速恶化。在我国，随着城市人口的增加和工农业生产的发展，污水排放量也日益增加，水体污染相当严重，而且几乎遍及全国各地。
污水处理过滤器适用于液体特别是有毒介质中，固体悬浮颗粒的分离。污水处理过滤器主要是处理污水，使其可以循环使用。但传统的污水过滤技术需要依靠静态水体重力沉降进行固液分离，操作时间长，效率低，为了能够能够提升污水过滤效率，设计一种永磁污水过滤器是很有必要的。
发明内容
本发明的目的是为了解决上述问题，设计了一种永磁污水过滤器。
实现上述目的本发明的技术方案为，一种永磁污水过滤器，包括条形底座,所述条形底座上表面设有条形污水池，所述条形污水池上表面后侧设有一号竖置安装板，所述条形污水池上表面前侧设有二号竖置安装板，所述一号竖置安装板内侧表面一端设有旋转端为水平的一号旋转电机，所述一号竖置安装板内侧表面另一端设有旋转端为水平的减速机，所述一号旋转电机与减速机之间通过传送带进行传动链接，所述二号竖置安装板内侧表面上设有一号竖置固定轴承，所述减速机的旋转端上设有与一号竖置固定轴承相搭接的一号水平转轴，所述一号水平转轴上套有永磁滚筒，所述条形污水池上表面且位于一号竖置安装板和二号竖置安装板右侧设有废料承接盒，所述废料承接盒上表面左侧设有与永磁滚筒侧表面相搭接的倾斜刮板，所述条形污水池上表面且位于废料承接盒右侧设有一号门形架，所述一号门形架横梁的下表面设有旋转端向下的二号旋转电机，所述二号旋转电机的旋转端上设有伸入条形污水池内的折型搅拌棒，所述条形污水池上表面且位于一号门形架右侧设有二号门形架，所述二号门形架侧表面设有磁种存放漏斗，所述磁种存放漏斗下端设有电控阀门。
所述条形污水池前侧表面上设有控制盒，所述控制盒内设有控制器和市电接口。
所述市电接口的输出端通过导线与控制器的输入端进行连接，所述控制器的输出端通过导线分别与一号旋转电机、二号旋转电机和电控阀门的输入端进行连接。
所述条形污水池右侧表面开有污水入口，所述条形污水池右侧表面设有与污水入口相匹配的污水管道，所述污水管道上设有一号法兰盘。
所述条形污水池左侧表面开有排水口，所述条形污水池左侧表面设有与排水口相匹配的排水管道，所述排水管道上设有二号法兰盘。
所述条形污水池、污水管道和排水管道下表面均设有与条形底座上表面相搭接的支撑框架。
所述控制器的型号为MAM-200。
利用本发明的技术方案制作的一种永磁污水过滤器，本装置利用磁力主动吸附流动水体内的磁性悬浮物，操作简单，污水过滤效果明显，且大大提升效率。
