申请日2017.05.22
公开(公告)日2017.08.18
IPC分类号C02F9/02; C02F11/12; C02F103/10
摘要
本发明公开了一种采矿用污泥泥沙分离器，包括离心分离器，所述离心分离器的上端一侧设有泥水输送管，离心分离器的底部开口位置焊接有出砂嘴，且离心分离器的顶面上开设有溢流口，且所述溢流口焊接连接有泥水排出管，所述出砂嘴的底部接集沙箱的顶部进料口，且所述进料口下方左侧位置设有冲洗口，本发明利用板框式污泥脱水机将泥水中的污泥以及水实现分离，将泥水处理成干净工业用水，循环泵抽取集水池内的工业清水，从而在三通阀的切换作用下实现对集沙箱内的沙子进行冲洗，整个过程实现了水循环利用，降低了水的损耗，而且未出现水四处排放的情况，避免了出现环境污染。
权利要求书
1.一种采矿用污泥泥沙分离器，包括离心分离器，所述离心分离器的上端一侧设有泥水输送管，离心分离器的底部开口位置焊接有出砂嘴，且离心分离器的顶面上开设有溢流口，且所述溢流口焊接连接有泥水排出管，其特征在于：所述出砂嘴的底部接集沙箱的顶部进料口，且所述进料口下方左侧位置设有冲洗口，且冲洗口的外侧位置焊接连接有冲洗管，所述冲洗管的另一端连接有三通阀，且三通阀的另外两个接口分别连接有清水管和循环水管;所述泥水排出管的出口下方位置设有筛箱，且所述筛箱采用焊接的形式固定在筛箱支架上，筛箱采用不锈钢网焊接而成，筛箱的顶端开口，所述筛箱支架的底面四角焊接有支撑柱，且筛箱的正下方位置设有上端开口的泥水回收箱，所述集沙箱内侧焊接固定有集料板，且集料板上均匀的开设有沥水孔，所述集沙箱的侧壁底部位置开设有泥水排出孔，且所述泥水排出孔焊接连接有泥水管，泥水管的另一端延伸至泥水回收箱的内侧，且泥水管上安装有抽水泵;所述泥水回收箱的出水口焊接连接有泥水输送管，泥水输送管的另一端连接板框式污泥脱水机的入口;所述板框式污泥脱水机的出水口通过输送管连接集水池，且所述集水池的出水口连接循环水管的另一端，且所述循环水管上安装有循环泵。
2.根据权利要求1所述的一种采矿用污泥泥沙分离器，其特征在于：所述筛箱的内表面贴合有尼龙过滤网。
3.根据权利要求1所述的一种采矿用污泥泥沙分离器，其特征在于：所述集料板采用槽钢焊接而成。
4.根据权利要求1所述的一种采矿用污泥泥沙分离器，其特征在于：所述三通阀优选机械阀门。
5.根据权利要求1所述的一种采矿用污泥泥沙分离器，其特征在于：所述筛箱支架呈方框状结构，且筛箱支架采用槽钢焊接而成。
说明书
一种采矿用污泥泥沙分离器
技术领域
本发明涉及污泥处理设备领域，具体是一种采矿用污泥泥沙分离器。
背景技术
现有的泥沙处理多采用泥沙分离器，泥沙分离器是利用离心渣泵将清洗槽内的沙水混合物输送至旋流器，离心分级浓缩的细沙经沉沙嘴提供给振动脱水筛，经振动筛脱水后，细沙与水有效分离。
在分离之后需要对细沙进行清洗，但是此过程需要耗费大量的清水，这样造成操作工地需要较好的排水系统以及较大的水资源损耗。
发明内容
本发明的目的在于提供一种采矿用污泥泥沙分离器，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

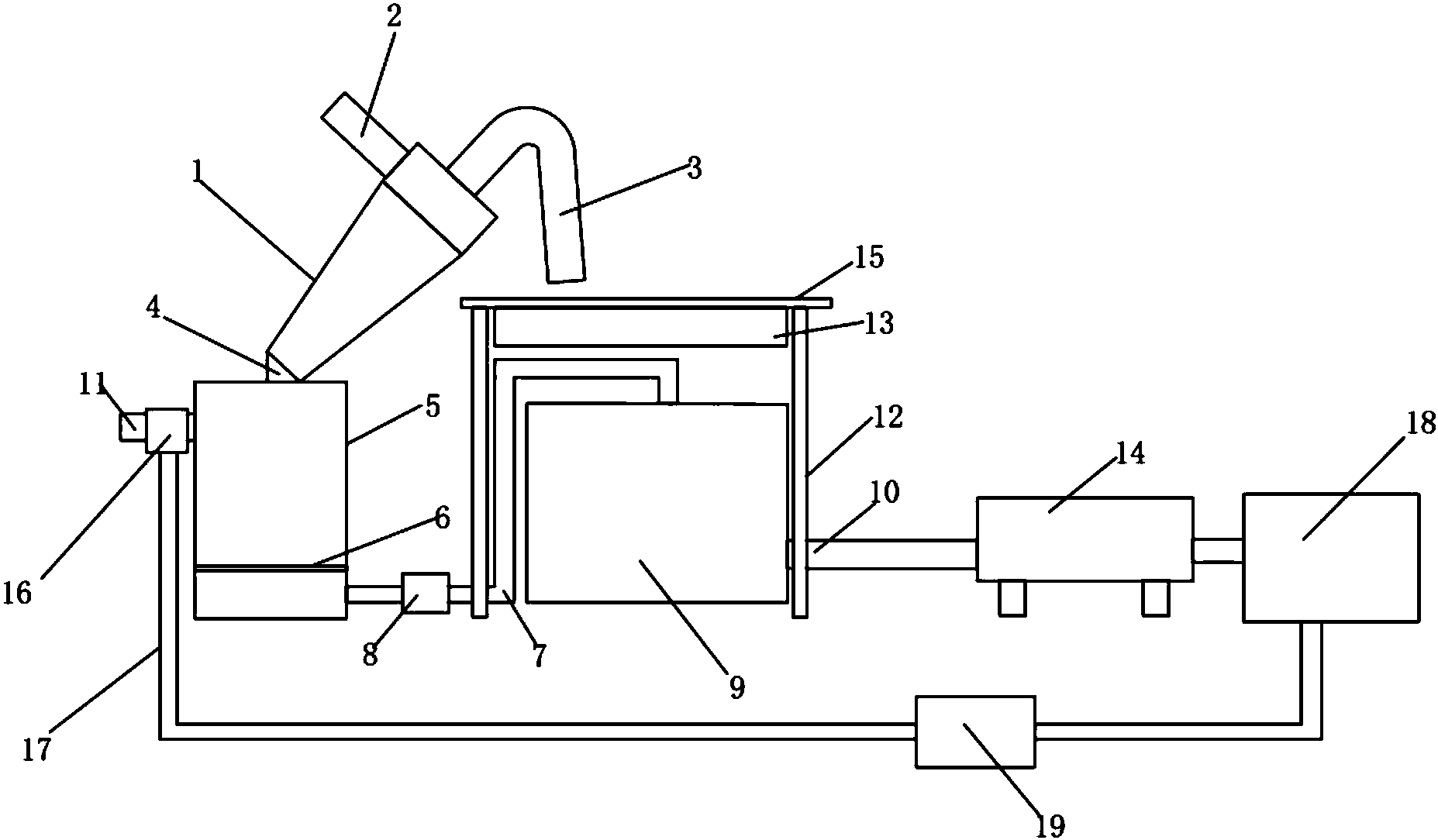

一种采矿用污泥泥沙分离器，包括离心分离器，所述离心分离器的上端一侧设有泥水输送管，离心分离器的底部开口位置焊接有出砂嘴，且离心分离器的顶面上开设有溢流口，且所述溢流口焊接连接有泥水排出管，利用离心分离器实现泥沙的分离;所述出砂嘴的底部接集沙箱的顶部进料口，且所述进料口下方左侧位置设有冲洗口，且冲洗口的外侧位置焊接连接有冲洗管，所述冲洗管的另一端连接有三通阀，且三通阀的另外两个接口分别连接有清水管和循环水管;所述泥水排出管的出口下方位置设有筛箱，且所述筛箱采用焊接的形式固定在筛箱支架上，筛箱采用不锈钢网焊接而成，筛箱的顶端开口，利用从泥水排出管排出的泥水进入筛箱内，利用筛箱实现精细过滤;所述筛箱支架的底面四角焊接有支撑柱，且筛箱的正下方位置设有上端开口的泥水回收箱，所述集沙箱内侧焊接固定有集料板，且集料板上均匀的开设有沥水孔，利用集料板实现挡料，而冲洗下来的泥水从沥水孔下排;所述集沙箱的侧壁底部位置开设有泥水排出孔，且所述泥水排出孔焊接连接有泥水管，泥水管的另一端延伸至泥水回收箱的内侧，且泥水管上安装有抽水泵，通过将清洗砂石的泥水抽送至泥水回收箱内;所述泥水回收箱的出水口焊接连接有泥水输送管，泥水输送管的另一端连接板框式污泥脱水机的入口，利用板框式污泥脱水机将泥水中的污泥以及水实现分离，将泥水处理成干净工业用水;所述板框式污泥脱水机的出水口通过输送管连接集水池，且所述集水池的出水口连接循环水管的另一端，且所述循环水管上安装有循环泵，利用循环泵抽取集水池内的工业清水，从而在三通阀的切换作用下实现对集沙箱内的沙子进行冲洗，整个过程实现了水循环利用，降低了水的损耗，而且未出现水四处排放的情况，避免了出现环境污染。
作为本发明进一步的方案：所述筛箱的内表面贴合有尼龙过滤网，利用尼龙过滤网将细小的悬浮颗粒物进行阻隔。
作为本发明进一步的方案：所述集料板采用槽钢焊接而成，整体强度更高。
作为本发明进一步的方案：所述三通阀优选机械阀门，整体造价低，同时故障率低。
作为本发明进一步的方案：所述筛箱支架呈方框状结构，且筛箱支架采用槽钢焊接而成。
本发明的有益效果：本发明利用板框式污泥脱水机将泥水中的污泥以及水实现分离，将泥水处理成干净工业用水，循环泵抽取集水池内的工业清水，从而在三通阀的切换作用下实现对集沙箱内的沙子进行冲洗，整个过程实现了水循环利用，降低了水的损耗，而且未出现水四处排放的情况，避免了出现环境污染。
