申请日2017.07.05
公开(公告)日2017.09.22
IPC分类号C02F9/08; C02F101/10; C02F101/20; C02F101/30; C02F103/04
摘要
本发明提供一种超纯水处理系统，包括依次连接的预处理子系统，反渗透膜子系统,离子交换子系统,终端精处理子系统，其中，预处理子系统包括原水箱,原水泵,第一板式换热器,盘式过滤器装置,超滤膜装置;反渗透膜子系统包括保安过滤器,高压泵,反渗透膜,膜壳,中间水箱,超滤膜及反渗透膜清洗装置,还原剂装置,PH调节装置;离子交换子系统包括第一增压泵,精密过滤器装置,第一杀菌装置,离子交换装置,高低压保护装置,纯水箱;终端精处理子系统包括第二增压泵,第二板式换热器,TOC装置,抛光混床系统装置,供水泵,第二杀菌装置,终端过滤器,全自动控制系统。本案的系统运行稳定，装置的构成紧凑简单。
权利要求书
1.一种超纯水处理系统，其特征在于：包括依次连接的预处理子系统，反渗透膜子系统,离子交换子系统,终端精处理子系统，其中，
所述预处理子系统包括第一机架，以及安装于所述第一机架上、通过管路依次连接的原水箱,原水泵,第一板式换热器,盘式过滤器装置,超滤膜装置;
所述反渗透膜子系统包括第二机架，以及安装于所述第二机架上、通过管路依次连接的保安过滤器,高压泵,反渗透膜,膜壳,中间水箱,超滤膜及反渗透膜清洗装置,还原剂装置,PH调节装置;
所述离子交换子系统包括第三机架，以及安装于所述第三机架上、通过管路依次连接的第一增压泵,精密过滤器装置,第一杀菌装置,离子交换装置,高低压保护装置,纯水箱;
所述终端精处理子系统包括第四机架，以及安装于所述第四机架上、通过管路依次连接的第二增压泵,第二板式换热器,TOC装置,抛光混床系统装置,供水泵,第二杀菌装置,终端过滤器,全自动控制系统。
2.如权利要求1所述的超纯水处理系统，其特征在于：所述第一杀菌装置、第二杀菌装置均采用紫外线杀菌器。
3.如权利要求2所述的超纯水处理系统，其特征在于：所述全自动控制系统设有控制柜和PLC自动控制器。
4.如权利要求3所述的超纯水处理系统，其特征在于：所述终端精处理子系统还包括设于所述控制柜上的仪表。
5.如权利要求4所述的超纯水处理系统，其特征在于：所述终端精处理子系统还包括将所述终端过滤器连接至用水点的管道以及位于所述管道上的阀门。
说明书
一种超纯水处理系统
技术领域
本发明涉及水处理技术领域，尤其涉及一种超纯水处理系统。
背景技术
在水处理技术领域，超纯水处理设备中一般采用二级反渗透装置和EDI装置，来自预处理的水经过二级反渗透装置处理，反渗透产水进入EDI装置处理，可以得到超纯水。EDI水箱的水会因为密封性差，空气中的二氧化碳进入EDI水箱导致水质下降，即其电阻率迅速下降，实践证明，18MΩ.cm以上的超纯水暴露在空气中1分钟后水质就会下降到10-15MΩ.cm，3分钟以后就会下降到2MΩ.cm左右，得到的超纯水不够稳定，且EDI水箱比较大型，不易于操作。
发明内容
本发明所解决的技术问题在于提供一种结构紧凑、高效稳定的超纯水处理系统。

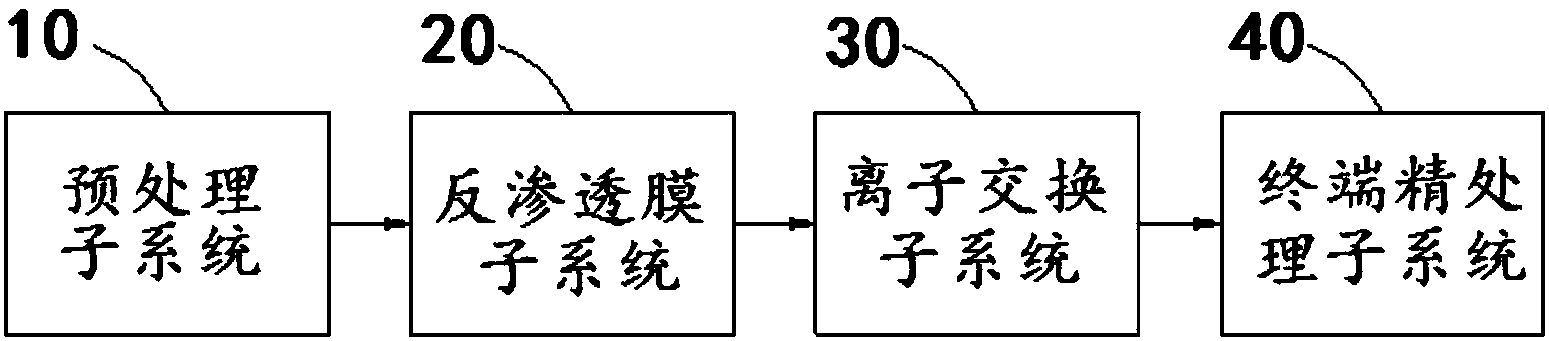

为解决上述技术问题，本发明提供一种超纯水处理系统，包括依次连接的预处理子系统，反渗透膜子系统,离子交换子系统,终端精处理子系统，其中，
所述预处理子系统包括第一机架，以及安装于所述第一机架上、通过管路依次连接的原水箱,原水泵,第一板式换热器,盘式过滤器装置,超滤膜装置;
所述反渗透膜子系统包括第二机架，以及安装于所述第二机架上、通过管路依次连接的保安过滤器,高压泵,反渗透膜,膜壳,中间水箱,超滤膜及反渗透膜清洗装置,还原剂装置,PH调节装置;
所述离子交换子系统包括第三机架，以及安装于所述第三机架上、通过管路依次连接的第一增压泵,精密过滤器装置,第一杀菌装置,离子交换装置,高低压保护装置,纯水箱;
所述终端精处理子系统包括第四机架，以及安装于所述第四机架上、通过管路依次连接的第二增压泵,第二板式换热器,TOC装置,抛光混床系统装置,供水泵,第二杀菌装置,终端过滤器,全自动控制系统。
进一步地，第一杀菌装置、第二杀菌装置均采用紫外线杀菌器。
进一步地，全自动控制系统设有控制柜和PLC自动控制器。
进一步地，终端精处理子系统还包括设于所述控制柜上的仪表。
进一步地，终端精处理子系统还包括将所述终端过滤器连接至用水点的管道以及位于所述管道上的阀门。
本发明的超纯水处理系统，包括依次连接的预处理子系统，反渗透膜子系统,离子交换子系统,终端精处理子系统，能够将水中的杂质，硬度，金属，电导率,颗粒,细菌,TOC,SiO2等分步骤依次去除，且整个处理过程成本低，运行稳定，具有较高的稳定性，装置的构成紧凑简单，具有广阔的应用前景，维修方便快捷。
