申请日2017.06.30
公开(公告)日2017.09.15
IPC分类号B01D36/00
摘要
本发明公开了一种一体化煤水处理设备，包括壳体(1)，所述壳体(1)的内腔中自下向上依次设有斜板初滤区(2)、斜板精滤区(3)和动态过滤区(4)，在壳体(1)的顶部侧壁处设有出水管(7)且在壳体(1)的底部设有进水管(5)，进水管(5)的出水口处设有喉管喷射器(6)，煤水由进水管(5)经喉管喷射器(6)旋流喷入壳体(1)的内腔，然后依次经斜板初滤区(2)、斜板精滤区(3)和动态过滤区(4)过滤后，由出水管(7)输出壳体(1)外。本发明通过在壳体内自下向上依次设有斜板初滤区、斜板精滤区和动态过滤区，使得出水水质稳定、污泥产量少并易于处理，易于自动控制管理、操作简单且投资少，适宜推广使用。
权利要求书

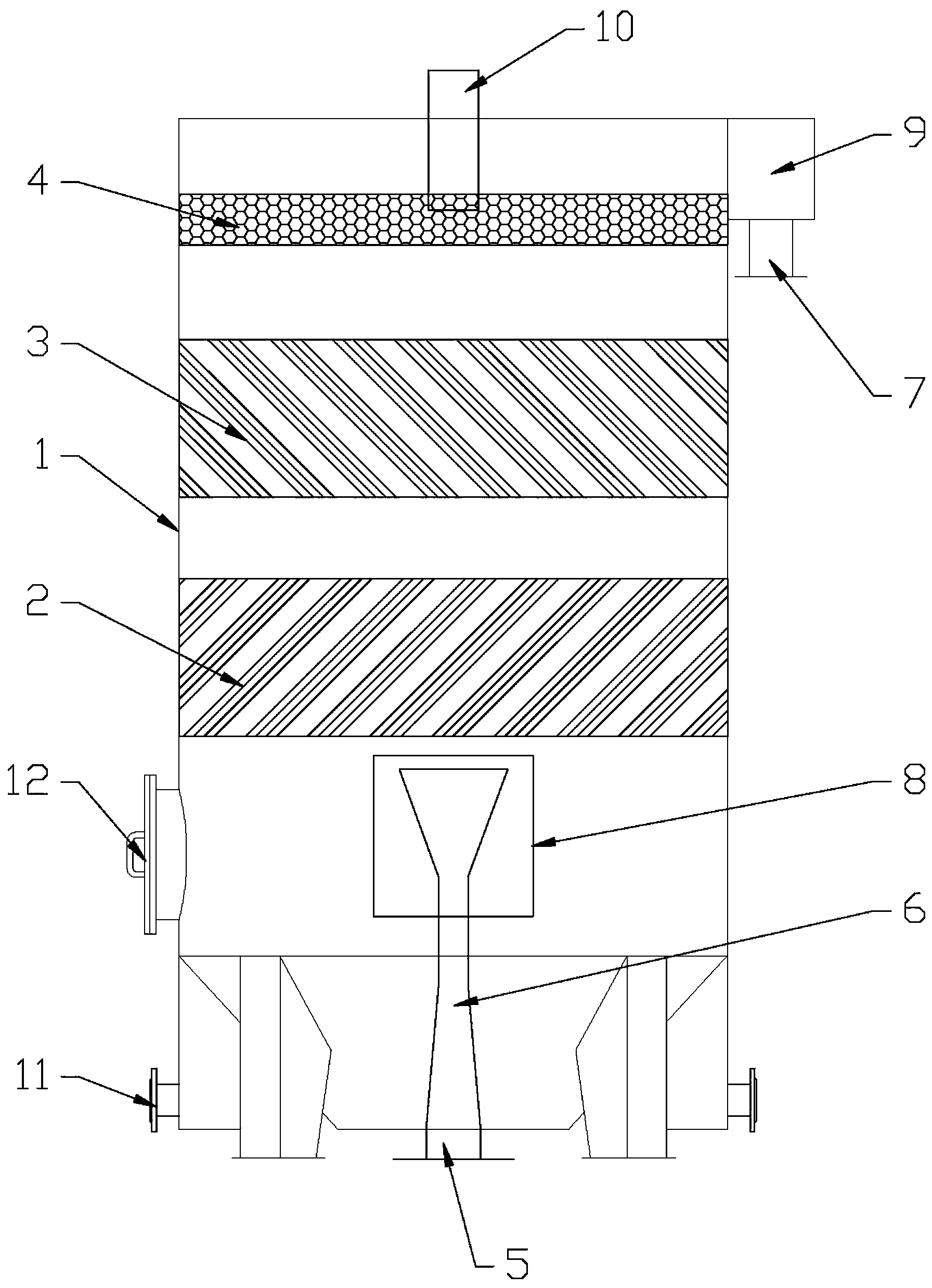

1.一种一体化煤水处理设备，包括壳体(1)，其特征在于：所述壳体(1)的内腔中自下向上依次设有斜板初滤区(2)、斜板精滤区(3)和动态过滤区(4)，在壳体(1)的顶部侧壁处设有出水管(7)且在壳体(1)的底部设有进水管(5)，进水管(5)的出水口处设有喉管喷射器(6)，煤水由进水管(5)经喉管喷射器(6)旋流喷入壳体(1)的内腔，然后依次经斜板初滤区(2)、斜板精滤区(3)和动态过滤区(4)过滤后，由出水管(7)输出壳体(1)外。
2.根据权利要求1所述的一体化煤水处理设备，其特征在于：所述斜板初滤区(2)和斜板精滤区(3)的斜板倾斜角度不同且两者之间有间隔。
3.根据权利要求1所述的一体化煤水处理设备，其特征在于：所述的动态过滤区(4)中擦用的滤料的密度小于水。
4.根据权利要求1所述的一体化煤水处理设备，其特征在于：所述喉管喷射器(6)的喷射口上方设有稳流罩(8)。
5.根据权利要求1所述的一体化煤水处理设备，其特征在于：所述壳体(1)的顶部侧壁处设有溢流槽(9)且进水管(7)设置在溢流槽(9)的底部，经动态过滤区(4)过滤后的水溢流进入溢流槽(9)后，由出水管(7)输出壳体(1)外。
6.根据权利要求1所述的一体化煤水处理设备，其特征在于：所述壳体(1)的顶部设有反冲洗管(10)，且反冲洗管(10)的下端出水口插入动态过滤区(4)内。
7.根据权利要求1所述的一体化煤水处理设备，其特征在于：所述壳体(1)的底部两侧分别设有排泥口(11)。
8.根据权利要求7所述的一体化煤水处理设备，其特征在于：所述排泥口(11)和斜板初滤区(2)之间的壳体(1)上设有人孔(12)。
说明书
一体化煤水处理设备
技术领域
本发明涉及水处理技术领域，具体地说是一种动力消耗低、操作运行稳定、投资小且效率高的一体化煤水处理设备。
背景技术
现有的煤水处理设备由于更多的寻求某一方面的效率，从而忽视其它方面的需求，不能做到诸多功能集于一体对煤水进行处理，而需要多种设备的配合对煤水进行处理，从而使得整套设备具有了投资高、占地面积大、生产效率低等诸多限制，难以提高煤水处理效率。
发明内容
本发明的目的是针对现有技术存在的问题，提供一种动力消耗低、操作运行稳定、投资小且效率高的一体化煤水处理设备。
本发明的目的是通过以下技术方案解决的：
一种一体化煤水处理设备，包括壳体，其特征在于：所述壳体的内腔中自下向上依次设有斜板初滤区、斜板精滤区和动态过滤区，在壳体的顶部侧壁处设有出水管且在壳体的底部设有进水管，进水管的出水口处设有喉管喷射器，煤水由进水管经喉管喷射器旋流喷入壳体的内腔，然后依次经斜板初滤区、斜板精滤区和动态过滤区过滤后，由出水管输出壳体外。
所述斜板初滤区和斜板精滤区的斜板倾斜角度不同且两者之间有间隔。
所述的动态过滤区中擦用的滤料的密度小于水。
所述喉管喷射器的喷射口上方设有稳流罩。
所述壳体的顶部侧壁处设有溢流槽且进水管设置在溢流槽的底部，经动态过滤区过滤后的水溢流进入溢流槽后，由出水管输出壳体外。
所述壳体的顶部设有反冲洗管，且反冲洗管的下端出水口插入动态过滤区内。
所述壳体的底部两侧分别设有排泥口。
所述排泥口和斜板初滤区之间的壳体上设有人孔。
本发明相比现有技术有如下优点：
本发明通过在壳体内自下向上依次设有斜板初滤区、斜板精滤区和动态过滤区，煤水由进水管经喉管喷射器旋流喷入壳体的内腔，然后依次经斜板初滤区、斜板精滤区和动态过滤区过滤后，由出水管输出壳体外，出水水质稳定，污泥产量少并易于处理，易于自动控制管理、操作简单且投资少，适宜推广使用
