申请日2017.07.11
公开(公告)日2017.09.05
IPC分类号C02F3/30; B01D65/08; B01D65/02
摘要
一种回流式臭氧MBR污水处理设备包括反应池、MBR膜组、臭氧发生器、曝气装置、抽吸泵和推流器，反应池被纵隔板、横隔板分割为生化反应池、臭氧反应池、清水池，推流器推动污水在生化反应池和臭氧反应池循环。臭氧反应池中设有MBR膜组、曝气装置，臭氧发生器通过曝气装置对臭氧反应池进行曝气。通过抽吸泵将MBR膜组处理完成的水抽入清水池中。本发明在实现了生化技术、膜技术和臭氧催化氧化技术的高度结合，减少了系统占地面积，提升了空间利用率，具有出水水质好，处理效率高的特点。使用了臭氧曝气对MBR膜组进行冲洗，防止污泥在MBR膜组表面沉积，不再单独为MBR模组设置曝气系统，节约设备成本。
权利要求书
1.一种回流式臭氧MBR污水处理设备，其特征在于，包括反应池、MBR膜组、臭氧发生器、曝气装置、抽吸泵和推流器;所述反应池为矩形结构，在反应池中设有纵隔板，所述纵隔板将反应池分为清水池和生化臭氧反应池;在生化臭氧反应池设有与所述纵隔板垂直的横隔板，所述横隔板将生化臭氧反应池分为生化反应池和臭氧反应池;所述横隔板的两端分别开有第一过流孔和第二过流孔;所述推流器设置在生化反应池的底部，推动生化反应池的污水从第一过流孔的一侧流向第二过流孔的一侧;生化反应池和臭氧反应池的污水在推流器的作用下，通过第一过流孔和第二过流孔在生化反应池和臭氧反应池循环;
所述生化反应池靠近第一过流孔的一侧设有进水口;所述臭氧反应池设有排泥口;所述清水池设有出水口;
所述MBR膜组安装所述臭氧反应池中，所述MBR膜组底部设有曝气装置;所述臭氧发生器连通曝气装置;所述抽吸泵通过管道连接MBR膜组的出水端与清水池，将处理完成的水抽入清水池中。
2.根据权利要求1所述的一种回流式臭氧MBR污水处理设备，其特征在于，所述生化反应池连通鼓风机。
3.根据权利要求1所述的一种回流式臭氧MBR污水处理设备，其特征在于，所述回流式臭氧MBR污水处理设备包括MBR清洗装置。
4.根据权利要求3所述的一种回流式臭氧MBR污水处理设备，其特征在于，所述MBR清洗装置包括清洗泵，所述清洗泵通过管道连接MBR膜组的出水端与清水池，将清水池中水抽入MBR膜组中，对MBR膜组进行反向清洗;清洗泵与清水池之间设有清洗阀门;MBR膜组的出水端与抽吸泵之间设有抽吸阀门。
5.根据权利要求4所述的一种回流式臭氧MBR污水处理设备，其特征在于，所述清洗阀门为电动蝶阀。
6.根据权利要求4所述的一种回流式臭氧MBR污水处理设备，其特征在于，所述抽吸阀门为电动蝶阀。
7.根据权利要求1所述的一种回流式臭氧MBR污水处理设备，其特征在于，所述生化臭氧反应池的四周设有圆弧挡板。
8.根据权利要求1所述的一种回流式臭氧MBR污水处理设备，其特征在于，所述反应池的上方设有格栅板。
说明书
一种回流式臭氧MBR污水处理设备
技术领域
本发明涉及污水处理设备领域，更具体的涉及一种回流式臭氧MBR污水处理设备。
背景技术
目前，工业化带来的污染已经极大地恶化了人类的生存环境。各类水源地都受到一定程度的污染。人们在自来水预处理，市政污水提标排放等工艺段中使用沉淀池进行泥水分离，沉淀池所需占地面积较大，且沉淀时间长。采用MBR技术进行泥水分离，不但能大大减少处理时间， 还能更有效地拦截污泥，提高产水水质，MBR技术具有占地面积小、出水效果好、达标效果稳定和抗冲击负荷能力强等优点，但也存在膜污堵严重、使用寿命短和膜更换成本高等缺点。
为此需开发一种结构简单、占地面积小、更节能、处理效果好的污水处理设备。
发明内容
为解决上述问题，本发明提供一种回流式臭氧MBR污水处理设备。

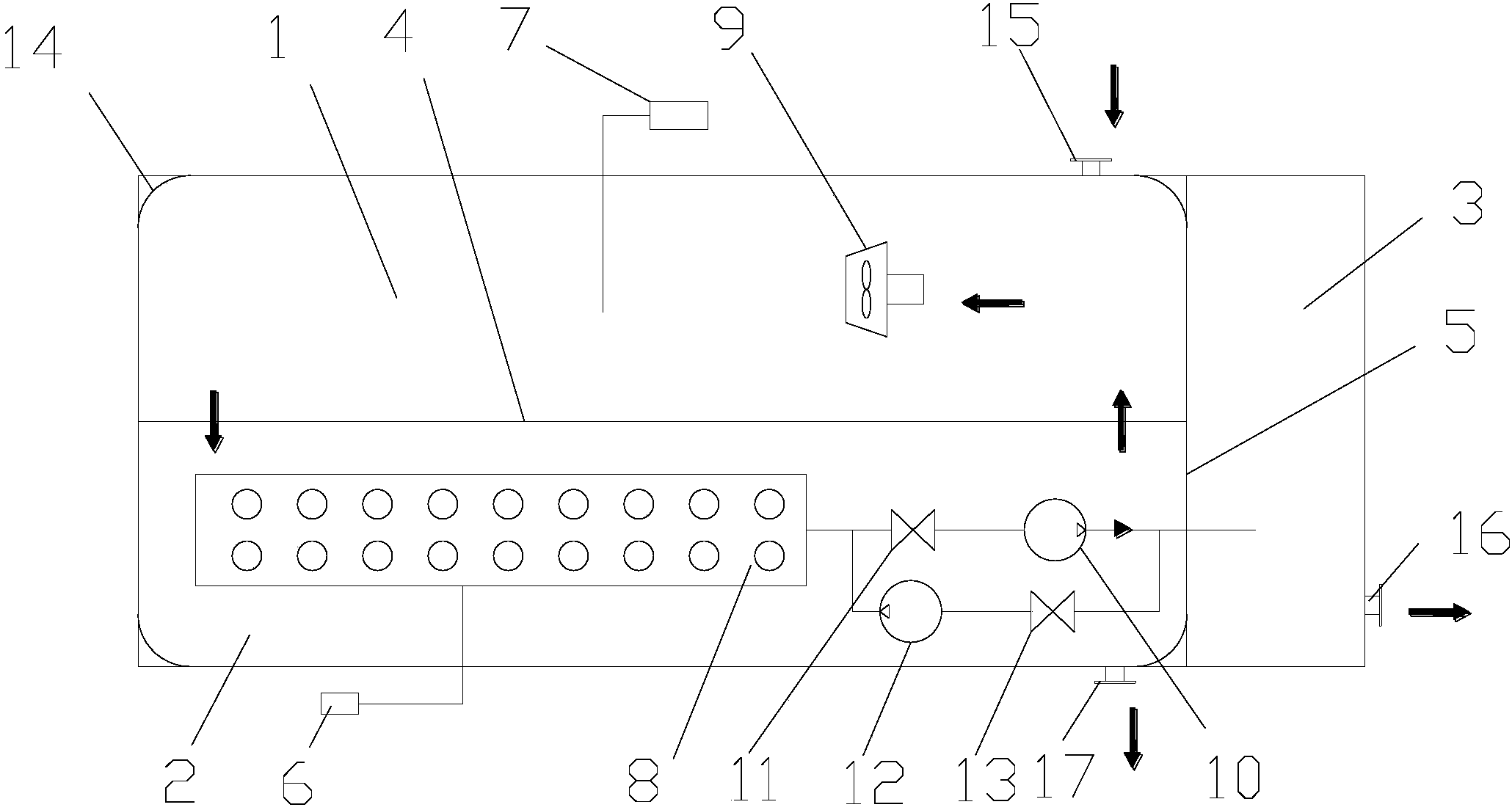

本发明提供的一种回流式臭氧MBR污水处理设备包括反应池、MBR膜组、臭氧发生器、曝气装置、抽吸泵和推流器;所述反应池为矩形结构，在反应池中设有纵隔板，所述纵隔板将反应池分为清水池和生化臭氧反应池;在生化臭氧反应池设有与所述纵隔板垂直的横隔板，所述横隔板将生化臭氧反应池分为生化反应池和臭氧反应池;所述横隔板的两端分别开有第一过流孔和第二过流孔;所述推流器设置在生化反应池的底部，推动生化反应池的污水从第一过流孔的一侧流向第二过流孔的一侧;生化反应池和臭氧反应池的污水在推流器的作用下，通过第一过流孔和第二过流孔在生化反应池和臭氧反应池循环。
所述生化反应池靠近第一过流孔的一侧设有进水口;所述臭氧反应池设有排泥口;所述清水池设有出水口。
所述MBR膜组安装所述臭氧反应池中，所述MBR膜组底部设有曝气装置;所述臭氧发生器连通曝气装置;所述抽吸泵通过管道连接MBR膜组的出水端与清水池，将处理完成的水抽入清水池中。
进一步地，所述生化反应池连通鼓风机。
进一步地，所述回流式臭氧MBR污水处理设备包括MBR清洗装置。
进一步地，所述MBR清洗装置包括清洗泵，所述清洗泵通过管道连接MBR膜组的出水端与清水池，将清水池中水抽入MBR膜组中，对MBR膜组进行反向清洗;清洗泵与清水池之间设有清洗阀门;MBR膜组的出水端与抽吸泵之间设有抽吸阀门。
进一步地，所述清洗阀门为电动蝶阀。
进一步地，所述抽吸阀门为电动蝶阀。
进一步地，所述生化臭氧反应池的四周设有圆弧挡板。
进一步地，所述反应池的上方设有格栅板。
本发明具有如下优点：
1、本发明在实现了生化技术、膜技术和臭氧催化氧化技术的高度结合，从而大大减少了系统占地面积，提升了空间利用率，具有出水水质好，处理效率高的特点。
2、本发明使用了臭氧曝气对MBR膜组进行冲洗，防止污泥在MBR膜组表面沉积，不再单独为MBR模组设置曝气系统，节约设备成本。
3、臭氧灭菌原理预防MBR膜组生物污染， 通过臭氧曝气，在膜表面、空隙内创造一个臭氧环境，形成一个臭氧保护层，抑制微生物生长，增长膜的使用寿命，延长膜通量衰减时间。
4、横隔板的两端分别开有第一过流孔和第二过流孔，推流器推动污水以及污泥在生化反应池、臭氧反应池之间依次循环，生化臭氧反应池的四周设有圆弧挡板，消除了生化臭氧反应池的死角区，回流效果好，节约了水流流动的能耗。
