申请日2017.07.13
公开(公告)日2017.09.15
IPC分类号C02F9/14; C02F103/34
摘要
本发明公开了一种便于拆装的污水过滤灭活装置，包括污水罐、污水过滤器、灭火灯管、污水排水管和污水灭活管，所述污水罐底部固定在基座上，污水罐上侧开设有污泥泵入口，所述污水罐顶部连接污水上水管，污水上水管上端通过密封法兰盘B连接污水过滤器;所述污水过滤器内部自下而上依次铺设有砾石过滤层、过滤网和污水过滤膜，所述污水过滤器顶端通过密封法兰盘A连接污水灭活管;结构稳固，便于污水的泵入，方便污泥的沉淀及排出;污水过滤器内部自下而上依次铺设有砾石过滤层、过滤网和污水过滤膜有效对污水逐层过滤，污水过滤效果好;在紫外线灯管发出紫外线辐射下对流过的污水进行杀菌灭火处理，方便灭活后污水的排放，反冲洗效果好。
权利要求书

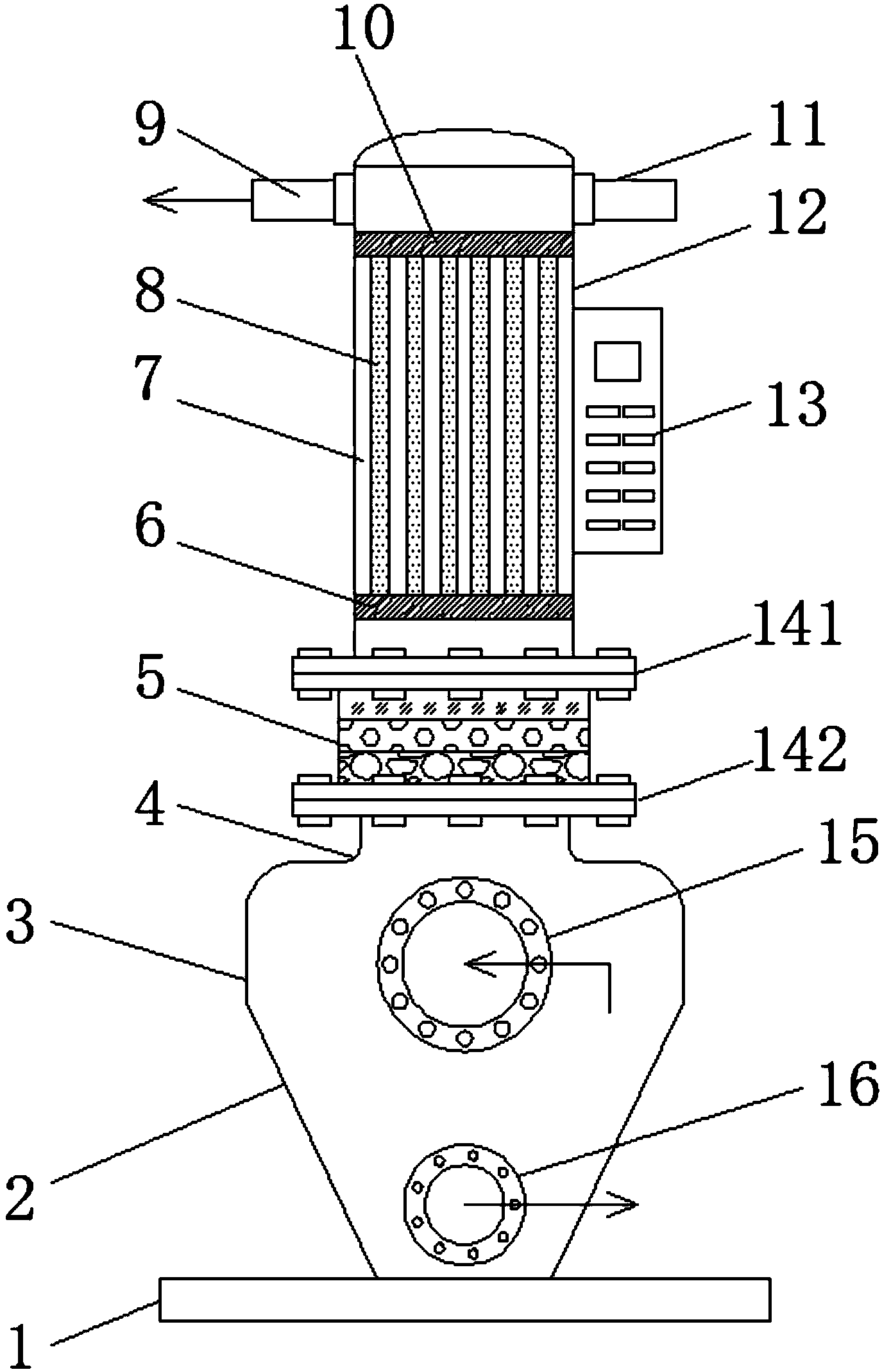

1.一种便于拆装的污水过滤灭活装置，包括污水罐(3)、污水过滤器(5)、灭火灯管(8)、污水排水管(9)和污水灭活管(12)，其特征在于，所述污水罐(3)底部固定在基座(1)上，污水罐(3)上侧开设有污泥泵入口(15)，所述污水罐(3)顶部连接污水上水管(4)，污水上水管(4)上端通过密封法兰盘B(142)连接污水过滤器(5);所述污水过滤器(5)内部自下而上依次铺设有砾石过滤层(17)、过滤网(18)和污水过滤膜(19)，所述污水过滤器(5)顶端通过密封法兰盘A(141)连接污水灭活管(12);所述污水灭活管(12)内部设有污水灭火腔(7)，污水灭火腔(7)内安装有灭火灯管(8)，所述灭火灯管(8)是由紫外线灯管(21)和石英套管(22)组成，石英套管(22)套设在紫外线灯管(21)外侧，所述石英套管(22)底端密封连接下端板(6)，石英套管(22)顶端密封连接上极板(10);所述灭火灯管(8)之间的下端板(6)上开设有进水孔(23)，所述灭火灯管(8)之间的上极板(10)上开设有出水孔(20)，所述污水灭活管(12)顶端连接污水排水管(9)和反冲洗管(11)。
2.根据权利要求1所述的一种便于拆装的污水过滤灭活装置，其特征在于，所述污水罐(3)底板设有沉淀池(2)，沉淀池(2)呈锥形结构，沉淀池(2)底侧的污水罐(3)上开设有污泥排放口(16)。
3.根据权利要求1所述的一种便于拆装的污水过滤灭活装置，其特征在于，所述密封法兰盘B(142)是由焊接在污水上水管(4)顶端的法兰盘和焊接在污水过滤器(5)底端的法兰盘通过螺栓固定连接。
4.根据权利要求1所述的一种便于拆装的污水过滤灭活装置，其特征在于，所述砾石过滤层(17)通过焊接在污水过滤器(5)内壁上的孔板进行承载并铺设的，砾石过滤层(17)厚度为15～35cm并压实，砾石过滤层(17)孔隙率≥25%。
5.根据权利要求1所述的一种便于拆装的污水过滤灭活装置，其特征在于，所述过滤网(18)采用304不锈钢平面编织网。
6.根据权利要求1所述的一种便于拆装的污水过滤灭活装置，其特征在于，所述污水过滤膜(19)采用一体化MBR膜。
7.根据权利要求1所述的一种便于拆装的污水过滤灭活装置，其特征在于，所述密封法兰盘A(141)是由焊接在污水过滤器(5)顶端的法兰盘和焊接在污水灭活管(12)底端的法兰盘通过螺栓固定连接。
8.根据权利要求1所述的一种便于拆装的污水过滤灭活装置，其特征在于，所述紫外线灯管(21)底端和顶端分别与所述下端板(6)和上极板(10)内导线连接，所述下端板(6)和上极板(10)内导线电连接操作开关(13)。
9.根据权利要求1所述的一种便于拆装的污水过滤灭活装置，其特征在于，所述灭火灯管(8)呈矩阵阵列方式排列在下端板(6)和上极板(10)之间，所述灭火灯管(8)之间的距离不超过2cm。
说明书
一种便于拆装的污水过滤灭活装置
技术领域
本发明涉及污水处理设备技术领域，具体是一种便于拆装的污水过滤灭活装置。
背景技术
在医疗及其制药行业中会产生大量的污水和医疗废水，尤其是在生物制药行业中，排放的污水中不仅含有大量的杂物及杂质，而且会含有大量微生物，生物污水不等同于普通的工业污水或生活废水，因此，需要对其中含有的微生物进行灭活处理，避免微生物自身强大的繁殖能力或带有的病原体排水自然系统中造成大规模的污染。目前在生物制药及医疗污水的处理过程中，通常分步骤完成沉淀、过滤、灭活处理，需要投入大量的设备并占据一定空间，多次转换处理容易造成微生物或病原体扩散或传染至外界，不利于污水的处理，并且常规的蒸汽灭活不适用于污水处理使用。
发明内容
本发明的目的在于提供一种便于拆装的污水过滤灭活装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种便于拆装的污水过滤灭活装置，包括污水罐、污水过滤器、灭火灯管、污水排水管和污水灭活管，所述污水罐底部固定在基座上，污水罐上侧开设有污泥泵入口，所述污水罐顶部连接污水上水管，污水上水管上端通过密封法兰盘B连接污水过滤器;所述污水过滤器内部自下而上依次铺设有砾石过滤层、过滤网和污水过滤膜，所述污水过滤器顶端通过密封法兰盘A连接污水灭活管;所述污水灭活管内部设有污水灭火腔，污水灭火腔内安装有灭火灯管，所述灭火灯管是由紫外线灯管和石英套管组成，石英套管套设在紫外线灯管外侧，所述石英套管底端密封连接下端板，石英套管顶端密封连接上极板;所述灭火灯管之间的下端板上开设有进水孔，所述灭火灯管之间的上极板上开设有出水孔，所述污水灭活管顶端连接污水排水管和反冲洗管。
作为本发明进一步的方案：所述污水罐底板设有沉淀池，沉淀池呈锥形结构，沉淀池底侧的污水罐上开设有污泥排放口。
作为本发明进一步的方案：所述密封法兰盘B是由焊接在污水上水管顶端的法兰盘和焊接在污水过滤器底端的法兰盘通过螺栓固定连接。
作为本发明进一步的方案：所述砾石过滤层通过焊接在污水过滤器内壁上的孔板进行承载并铺设的，砾石过滤层厚度为15～35cm并压实，砾石过滤层孔隙率≥25%。
作为本发明进一步的方案：所述过滤网采用304不锈钢平面编织网。
作为本发明进一步的方案：所述污水过滤膜采用一体化MBR膜。
作为本发明进一步的方案：所述密封法兰盘A是由焊接在污水过滤器顶端的法兰盘和焊接在污水灭活管底端的法兰盘通过螺栓固定连接。
作为本发明进一步的方案：所述紫外线灯管底端和顶端分别与所述下端板和上极板内导线连接，所述下端板和上极板内导线电连接操作开关。
作为本发明进一步的方案：所述灭火灯管呈矩阵阵列方式排列在下端板和上极板之间，所述灭火灯管之间的距离不超过2cm。
与现有技术相比，本发明的有益效果是：所述一种便于拆装的污水过滤灭活装置，结构稳固，便于污水的泵入，方便污泥的沉淀及排出;污水过滤器内部自下而上依次铺设有砾石过滤层、过滤网和污水过滤膜有效对污水逐层过滤，污水过滤效果好;呈矩阵阵列方式排列的紫外线灯管发出紫外线辐射下对流过的污水进行杀菌灭火处理，方便灭活后污水的排放，反冲洗效果好。
