申请日2017.07.27
公开(公告)日2017.09.19
IPC分类号C02F9/14; G05B19/042
摘要
本发明涉及一种自动化工业废水监控处理装置，包括污水池、微生物处理池、水泵机组和自动控制箱，所述污水池左端设置有污水进口，所述污水池内设置有搅拌器，所述污水池右端通过电磁阀连接有预热沉淀池，所述预热沉淀池下端设置有电加热板，所述预热沉淀池与微生物处理池相连接，所述微生物处理池右端设置有排水口，所述排水口上端连接有循环水管，所述循环水管上设置有水泵机组。本发明通过微生物来完成对于有机工业废水的处理，恒温设备使得微生物能保持较高的工作效率，使得工厂工作效率大大提高，通过设置水位传感器来检测微生物处理池的水位，可以根据水位自动实现水泵机组的开启和关闭，简单方便，值得推广。
权利要求书

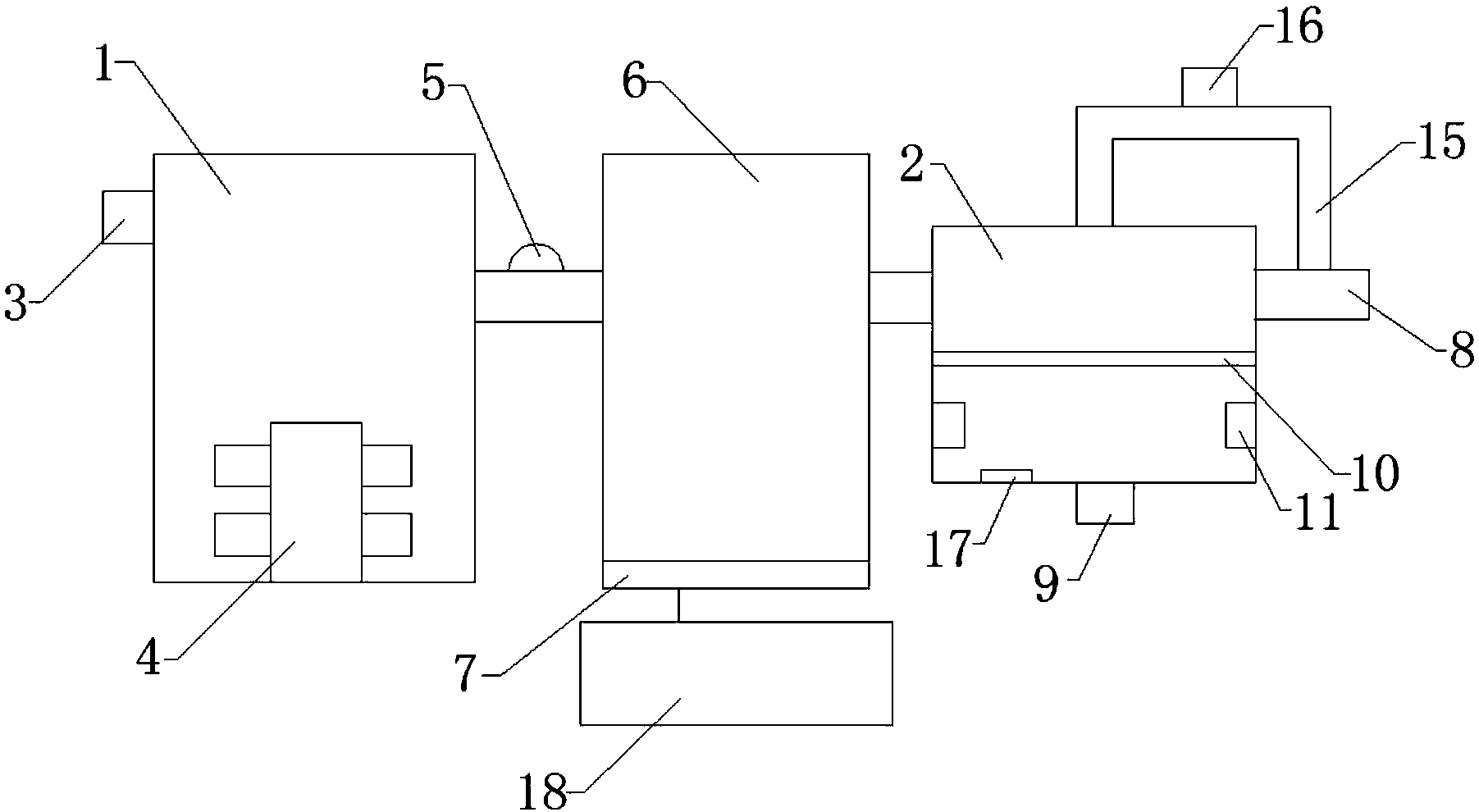

1.一种自动化工业废水监控处理装置，其特征在于：包括污水池(1)、微生物处理池(2)、水泵机组(16)和自动控制箱(19)，所述污水池(1)左端设置有污水进口(3)，所述污水池(1)内设置有搅拌器(4)，所述污水池(1)右端通过电磁阀(5)连接有预热沉淀池(6)，所述预热沉淀池(6)下端设置有电加热板(7)，所述预热沉淀池(6)与微生物处理池(2)相连接，所述微生物处理池(2)右端设置有排水口(8)，所述排水口(8)上端连接有循环水管(15)，所述循环水管(15)上设置有水泵机组(16)，所述水泵机组(16)内部设有抽水泵(20)，所述自动控制箱(19)内部包括AT89C51单片机(27)和电源(25)，所述电源(25)为AT89C51单片机(27)提供电力，所述AT89C51单片机(27)输出端通过连接线连接有水泵开关电路(26)，所述AT89C51单片机(27)输入端连接有信号转换器(24)，且信号转换器(24)通过防水导线(23)连接有水位传感器(21)，所述水位传感器(21)表面套有穿孔金属球(22)，且所述水泵开关电路(26)安装在水泵机组(16)内部。
2.根据权利要求1所述的一种自动化工业废水监控处理装置，其特征在于：所述微生物处理池(2)下端设置有微生物添加孔(9)，所述微生物添加孔(9)上端设置有微孔生物过滤膜(10)，所述微生物处理池(2)内壁上设置有氮化硅恒温加热单元(11)，所述氮化硅恒温加热单元(11)包括银质外壳(12)，所述银质外壳(12)内部填充有氮化硅填料(13)，所述氮化硅填料(13)内设置有加热铁芯(14)。
3.根据权利要求1或2所述的一种自动化工业废水监控处理装置，其特征在于：所述微生物处理池(2)内设置有温度传感器(17)。
4.根据权利要求1所述的一种自动化工业废水监控处理装置，其特征在于：所述电加热板(7)连接有太阳能光伏板(18)。
5.根据权利要求1所述的一种自动化工业废水监控处理装置，其特征在于：所述电源(25)采用蓄电池，且所述穿孔金属球(22)采用玻璃钢材料。
6.根据权利要求1所述的一种自动化工业废水监控处理装置，其特征在于：所述自动控制箱(19)采用塑料材料。
说明书
一种自动化工业废水监控处理装置
技术领域
本发明涉及废水处理技术领域，尤其涉及一种自动化工业污水监控处理装置。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全，因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要，工业废水造成的污染主要有：有机需氧物质污染，化学毒物污染，无机固体悬浮物污染，重金属污染，酸污染，碱污染，植物营养物质污染，热污染，病原体污染等。许多污染物有颜色、臭味或易生泡沫，因此工业废水常呈现使人厌恶的外观，造成水体大面积污染，直接威胁人民群众的生命和健康，因此控制工业废水尤为重要。随着社会的发展，现在越来越多的工厂被建设，在工厂日常的工作中，经常会出现废水排出的情况，虽然现在人们很重视环保问题，但是还是有很多的工业废水没有被很好的处理掉，其中很多的富含有机物的废水在处理的时候，难以被降解，使用传统的过滤等处理方法不能很好的处理掉有机物，因此设计了一种自动化工业废水监控处理装置。
发明内容
本发明的目的是为了克服现有技术的不足，提供了一种自动化工业废水监控处理装置。
本发明是通过以下技术方案实现：
一种自动化工业废水监控处理装置，包括污水池、微生物处理池、水泵机组和自动控制箱，所述污水池左端设置有污水进口，所述污水池内设置有搅拌器，所述污水池右端通过电磁阀连接有预热沉淀池，所述预热沉淀池下端设置有电加热板，所述预热沉淀池与微生物处理池相连接，所述微生物处理池右端设置有排水口，所述排水口上端连接有循环水管，所述循环水管上设置有水泵机组，所述水泵机组内部设有抽水泵，所述自动控制箱内部包括AT89C51单片机和电源，所述电源为AT89C51单片机提供电力，所述AT89C51单片机输出端通过连接线连接有水泵开关电路，所述AT89C51单片机输入端连接有信号转换器，且信号转换器通过防水导线连接有水位传感器，所述水位传感器表面套有穿孔金属球，且所述水泵开关电路安装在水泵机组内部。
进一步的，所述微生物处理池下端设置有微生物添加孔，所述微生物添加孔上端设置有微孔生物过滤膜，所述微生物处理池内壁上设置有氮化硅恒温加热单元，所述氮化硅恒温加热单元包括银质外壳，所述银质外壳内部填充有氮化硅填料，所述氮化硅填料内设置有加热铁芯。
进一步的，所述微生物处理池内设置有温度传感器。
进一步的，所述电加热板连接有太阳能光伏板。
进一步的，所述电源采用蓄电池，且所述穿孔金属球采用玻璃钢材料。
进一步的，所述自动控制箱采用塑料材料。
与现有的技术相比，本发明的有益效果是：本发明通过微生物来完成对于有机工业废水的处理，恒温设备使得微生物能保持较高的工作效率，加速对于有机工业废水的处理，使得工厂工作效率大大提高，加快了废水的处理速度，保护了环境卫生和水资源，且该水泵机组通过设置水位传感器来检测微生物处理池的水位，在利用抽水泵抽水的过程中，可以根据水位自动实现水泵机组的开启和关闭，简单方便，值得推广。
