申请日2017.07.27
公开(公告)日2017.09.19
IPC分类号C02F9/14; C05F7/00; C02F101/30
摘要
本发明涉及污水处理领域，具体涉及一种生活污水处理系统，包括生活污水池、固液分离机、调节池、缺氧池、好氧池、沉淀池、消毒池、中水回收系统，污水池的底部设置有搅拌机和水泵，水泵通过输入管将污水泵入固液分离机中，在输入管上设置有溢流管，溢流管连通生活污水池，固液分离机将固液分离且被分离出的固体进行收集作为农田肥料，固液分离机分离出的分离液依次进入调节池、缺氧池和好氧池，分离液经过缺氧池和好氧池的厌氧细菌和好氧细菌对分离液中的有机物进行分解后形成无机盐离子，有机物被分解后的分离液进入沉淀池进行沉淀，沉淀好后的分离液进入消毒池中进行消毒，消毒池连通中水回收系统。
权利要求书
1.一种生活污水处理系统，其特征在于：包括生活污水池、固液分离机、调节池、缺氧池、好氧池、沉淀池、消毒池、中水回收系统，所述污水池的底部设置有搅拌机和水泵，所述水泵通过输入管将污水泵入固液分离机中，在所述输入管上设置有溢流管，所述溢流管连通所述生活污水池，所述固液分离机将固液分离且被分离出的固体进行收集作为农田肥料，所述固液分离机分离出的分离液依次进入所述调节池、所述缺氧池和所述好氧池，所述分离液经过所述缺氧池和所述好氧池的厌氧细菌和好氧细菌对所述分离液中的有机物进行分解后形成无机盐离子，有机物被分解后的所述分离液进入所述沉淀池进行沉淀，沉淀好后的所述分离液进入消毒池中进行消毒，所述消毒池连通中水回收系统。
2.如权利要求1所述的生活污水处理系统，其特征在于：所述中水回收系统包括人工湖、自助洗车平台、园林绿化灌溉装置、农田灌溉装置以及水产品养殖池。
3.如权利要求1所述的生活污水处理系统，其特征在于：所述分离液分别通过水泵依次进入所述调节池、所述缺氧池、所述好氧池、所述沉淀池、所述消毒池以及所述中水回收系统。
4.如权利要求1所述的生活污水处理系统，其特征在于：所述消毒池内设置有温度传感器、pH传感器、液体浓度传感器、重金属检测器、中央处理器、无线通信模块，且所述中央处理器分别电性连接所述温度传感器、所述pH传感器、所述液体浓度传感器、所述重金属检测器以及所述无线通信模块，所述中央处理器通过所述无线通信模块与智能监控终端进行无线通信。
5.如权利要求4所述的生活污水处理系统，其特征在于：太阳能供电装置分别为所述固液分离机、所述搅拌机、所述水泵、所述温度传感器、所述pH传感器、所述液体浓度传感器、所述重金属检测器、所述中央处理器以及所述无线通信模块进行供电。
6.如权利要求5所述的生活污水处理系统，其特征在于：所述太阳能供电装置包括太阳能电池板、充放电控制器、逆变器和蓄电池。
7.如权利要求4所述的生活污水处理系统，其特征在于：所述无线通信模块为GPRS通信模块。
说明书
一种生活污水处理系统
技术领域
本发明涉及污水处理领域，具体涉及一种生活污水处理系统。
背景技术
人类生活过程中产生的污水，主要是粪便和洗涤污水，是水体的主要污染源之一。城市中每人每日排出的生活污水量为150L—400L，生活污水中含有大量有机物，如纤维素、淀粉、糖类、脂肪和蛋白质等;也常含有病原菌、病毒和寄生虫卵，还有无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等，现代社会多使用絮凝剂等化学药品对污水处理之后再进行过滤，随后排放或再次利用，此方法需大量投入化学药品，处理后的水源内多含有少量残留药品，对人体危害极大。并且传统的污水处理设备需要工作人员长时间查看，根据工作人员经验判断是否需要添加药品，若药品耗尽而工作人员未能及时发现，会导致污水未经处理便排放。
发明内容
针对现有技术存在的问题，本发明提供了一种生活污水处理系统。
具体技术方案如下：

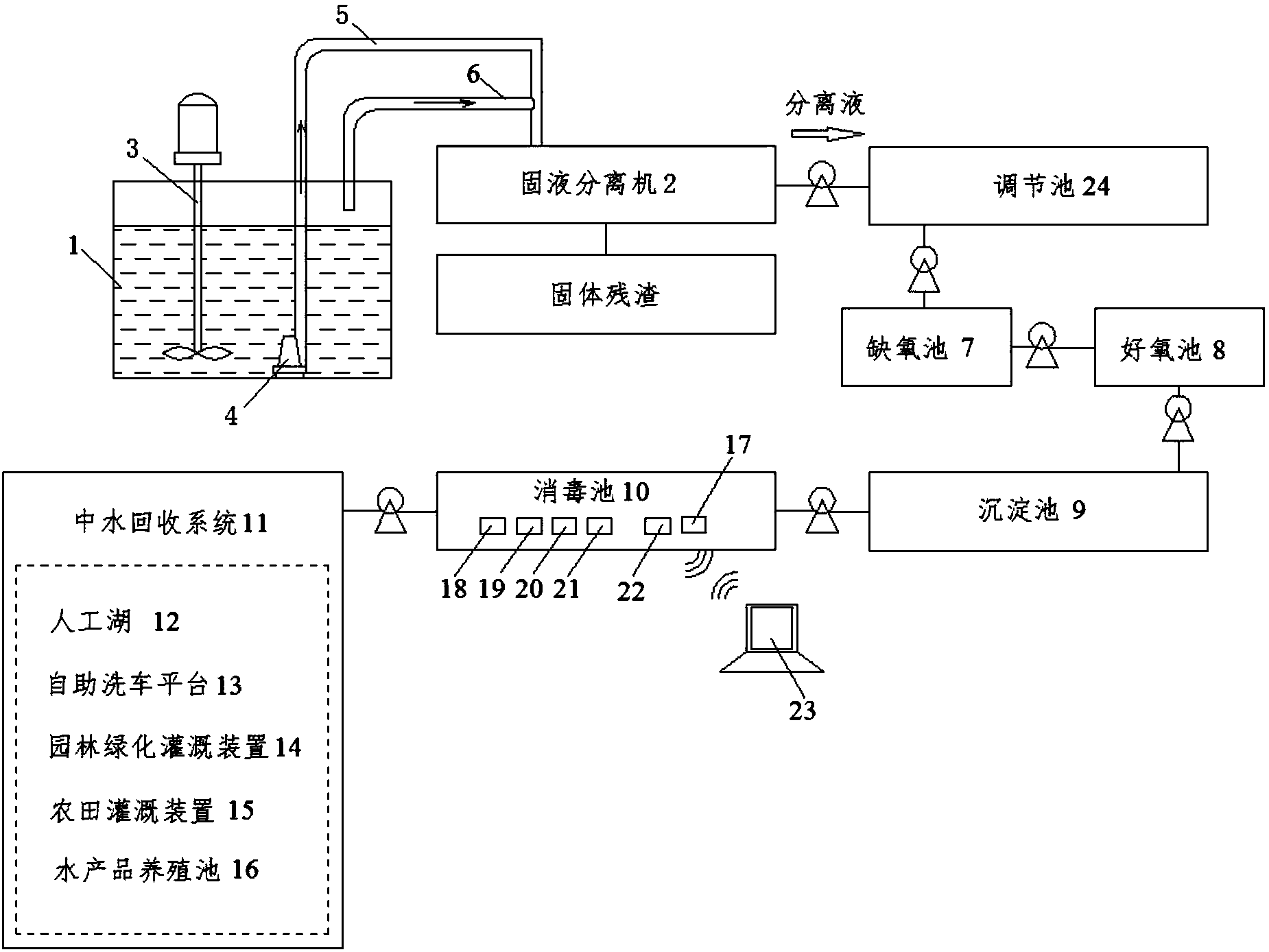

一种生活污水处理系统，包括生活污水池、固液分离机、调节池、缺氧池、好氧池、沉淀池、消毒池、中水回收系统，所述污水池的底部设置有搅拌机和水泵，所述水泵通过输入管将污水泵入固液分离机中，在所述输入管上设置有溢流管，所述溢流管连通所述生活污水池，所述固液分离机将固液分离且被分离出的固体进行收集作为农田肥料，所述固液分离机分离出的分离液依次进入所述调节池、所述缺氧池和所述好氧池，所述分离液经过所述缺氧池和所述好氧池的厌氧细菌和好氧细菌对所述分离液中的有机物进行分解后形成无机盐离子，有机物被分解后的所述分离液进入所述沉淀池进行沉淀，沉淀好后的所述分离液进入消毒池中进行消毒，所述消毒池连通中水回收系统;
优选的，所述中水回收系统包括人工湖、自助洗车平台、园林绿化灌溉装置、农田灌溉装置以及水产品养殖池;
优选的，所述分离液分别通过水泵依次进入所述调节池、所述缺氧池、所述好氧池、所述沉淀池、所述消毒池以及所述中水回收系统;
优选的，所述消毒池内设置有温度传感器、pH传感器、液体浓度传感器、重金属检测器、中央处理器、无线通信模块，且所述中央处理器分别电性连接所述温度传感器、所述pH传感器、所述液体浓度传感器、所述重金属检测器以及所述无线通信模块，所述中央处理器通过所述无线通信模块与智能监控终端进行无线通信;
优选的，太阳能供电装置分别为所述固液分离机、所述搅拌机、所述水泵、所述温度传感器、所述pH传感器、所述液体浓度传感器、所述重金属检测器、所述中央处理器以及所述无线通信模块进行供电;
优选的，所述太阳能供电装置包括太阳能电池板、充放电控制器、逆变器和蓄电池;
优选的，所述无线通信模块为GPRS通信模块。
有益效果：
本发明的固液分离机将生活污水池中的固液分离，固体残渣可以用于农田或园林的固体肥料，分离液依次流经调节池、缺氧池、好氧池，在缺氧池和好氧池中，厌氧细菌和好氧细菌对午睡中的有机物进行有效的分解，之后分离液再流经沉淀池，对分离液中的部分颗粒性杂质进行沉淀过滤，之后在流经消毒池，对分离液进行消毒处理，同时消毒处理的过程中，通过温度传感器、pH传感器、液体浓度传感器、重金属检测器对消毒后的液体进行进一步的监测，并实时上传至中央处理器，中央处理器将接收到的检测数据通过无线通信模块与智能监控终端进行实时通信，当数据异常时监控人员采取及时有效的措施进行处理;消毒达标的分离液根据需要依次进入人工湖、自助洗车平台、园林绿化灌溉装置、农田灌溉装置以及水产品养殖池进行回收再利用。
