申请日2017.12.01
公开(公告)日2018.10.16
IPC分类号B01D53/75
摘要

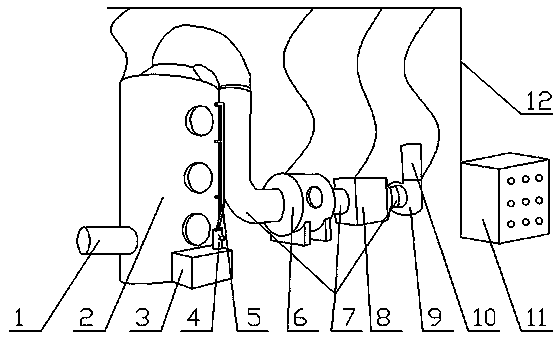

本实用新型公开了一种污水处理用蒸汽净化装置，包括废气收集管、旋流喷淋塔、储液箱、UV光解室、等离子废气处理室，旋流喷淋塔下方侧面安装有废气收集管，旋流喷淋塔下方正面设置有储液箱，储液箱上方安装有输送泵，输送泵上端连接有输液管，输液管末端连接到旋流喷淋塔，旋流喷淋塔侧旁设置有UV光解室，UV光解室侧旁设置有等离子废气处理室，等离子废气处理室侧旁设置有离心风机，离心风机上端安转有排风管，离心风机前方设置有控制柜，控制柜上方连接有线路，旋流喷淋塔、UV光解室、等离子废气处理室以及离心风机两两之间安装有输气管。有益效果在于：利用装置多次的吸收、反应、分解作用，提高蒸汽净化质量。
权利要求书
1.一种污水处理用蒸汽净化装置，其特征在于：包括废气收集管、旋流喷淋塔、储液箱、UV光解室、等离子废气处理室，所述旋流喷淋塔下方侧面安装有所述废气收集管，所述旋流喷淋塔下方正面设置有所述储液箱，所述储液箱上方安装有输送泵，所述输送泵上端连接有输液管，所述输液管末端连接到所述旋流喷淋塔，所述旋流喷淋塔侧旁设置有所述UV光解室，所述UV光解室侧旁设置有所述等离子废气处理室，所述等离子废气处理室侧旁设置有离心风机，所述离心风机上端安转有排风管，所述离心风机前方设置有控制柜，所述控制柜上方连接有线路，所述旋流喷淋塔、所述UV光解室、所述等离子废气处理室以及所述离心风机两两之间安装有输气管。
2.根据权利要求1所述的一种污水处理用蒸汽净化装置，其特征在于：所述旋流喷淋塔通过法兰盘与所述废气收集管连接,所述储液箱通过螺栓与所述输送泵连接，所述输送泵通过两通与所述输液管连接，所述输液管通过焊接连接到所述旋流喷淋塔。
3.根据权利要求1所述的一种污水处理用蒸汽净化装置，其特征在于：所述旋流喷淋塔通过所述输气管与所述UV光解室连接，所述UV光解室通过所述输气管与所述等离子废气处理室连接。
4.根据权利要求1所述的一种污水处理用蒸汽净化装置，其特征在于：所述等离子废气处理室通过所述输气管与所述离心风机连接，所述离心风机通过螺栓与所述排风管连接。
5.根据权利要求1所述的一种污水处理用蒸汽净化装置，其特征在于：所述控制柜通过所述线路与所述旋流喷淋塔、所述UV光解室、所述等离子废气处理室以及所述离心风机连接。
说明书
一种污水处理用蒸汽净化装置
技术领域
本实用新型涉及蒸汽净化领域，特别是涉及一种污水处理用蒸汽净化装置。
背景技术
污水处理拥有水质调节池、隔油池、浮选池、生化曝气池等污水处理设施, 用于脱除污水中的油、COD、氨氮等。在脱除水中污染物的同时, 也可能产生严重的大气污染, 其主要的污染成分有挥发性有机物、氯化氢、有机硫化物、氨等。这些物质嗅觉阈值低，对人的危害大，可能引发呼吸道、消化系统等疾病，污染严重时, 会使人头痛、呕吐等。在污水处理过程中需要对污水蒸汽进行净化，现有的净化方法有物理吸附、通过化学溶液反应转化、物理方法降解、光量子分解等方法，这些方法能不同程度的净化污水蒸汽，但是处理后的蒸汽在气味、部分有害成分方面还是存在残余。为了尽可能提高净化效果，设计了一种污水处理用蒸汽净化装置，它采用了多种净化方法，能够大幅提高污水蒸汽净化质量。
发明内容
本实用新型的目的就在于为了解决上述问题而提供一种污水处理用蒸汽净化装置。
本实用新型通过以下技术方案来实现上述目的：
一种污水处理用蒸汽净化装置，包括废气收集管、旋流喷淋塔、储液箱、UV光解室、等离子废气处理室，所述旋流喷淋塔下方侧面安装有所述废气收集管，所述旋流喷淋塔下方正面设置有所述储液箱，所述储液箱上方安装有输送泵，所述输送泵上端连接有输液管，所述输液管末端连接到所述旋流喷淋塔，所述旋流喷淋塔侧旁设置有所述UV光解室，所述UV光解室侧旁设置有所述等离子废气处理室，所述等离子废气处理室侧旁设置有离心风机，所述离心风机上端安转有排风管，所述离心风机前方设置有控制柜，所述控制柜上方连接有线路，所述旋流喷淋塔、所述UV光解室、所述等离子废气处理室以及所述离心风机两两之间安装有输气管。
上述结构中，所述废气收集管将污水处理池中的蒸汽收集，温度较高的蒸汽自所述旋流喷淋管底部上升，蒸汽在上升过程中与喷淋液反应被初步净化，蒸汽在所述离心风机吸力的作用下，流动至所述UV光解室，所述UV光解室利用特制的高能高臭氧UV紫外线光束照射蒸汽，对蒸汽中的恶臭气体进行处理，经再次处理的蒸汽继续流动至所述等离子废气处理室，所述等离子废气处理室产生较高能量的物质与蒸汽中的污染物发生反应，使污染物质在极短的时间内发生分解，经多次净化的蒸汽此时已达到可排放标准，最后经所述排风管排出。
为了进一步提高蒸汽净化质量，所述旋流喷淋塔通过法兰盘与所述废气收集管连接,所述储液箱通过螺栓与所述输送泵连接，所述输送泵通过两通与所述输液管连接，所述输液管通过焊接连接到所述旋流喷淋塔。
为了进一步提高蒸汽净化质量，所述旋流喷淋塔通过所述输气管与所述UV光解室连接，所述UV光解室通过所述输气管与所述等离子废气处理室连接。
为了进一步提高蒸汽净化质量，所述等离子废气处理室通过所述输气管与所述离心风机连接，所述离心风机通过螺栓与所述排风管连接。
为了进一步提高蒸汽净化质量，所述控制柜通过所述线路与所述旋流喷淋塔、所述UV光解室、所述等离子废气处理室以及所述离心风机连接。
有益效果在于：利用装置多次的吸收、反应、分解作用，提高蒸汽净化质量。
